第1部 基本篇 第4章 生产程序制作 2) 示教元件倾斜 在 VCS 上显示元件，VCS 监视器上显示出十字光标。 操作示教，将元件的倾斜角度校正为 0°。 指定元件的左上角和右上角，校正倾斜角度。 3) 示教元件中心（只限通用图像元件） 指定元件的中心。用图像识别或手动指定元件中心。 指定元件中心的方法有 两种，一是从对话框上设置 (画像识别、手动) ，二是用 HO D 的 WINDOW 键设置。 图像识别 手动 十字光标 指定元件的…
第1部 基本篇 第4章 生产程序制作
(2) 正在元件示教（正在电极检测）画面
元件示教过程中显示以下对话框。
显示被检元件内容 / 吸取位置，并逐项显示运行中的处理内容。
图 4-5-4-6-8 元件示教中
1) 电极示教

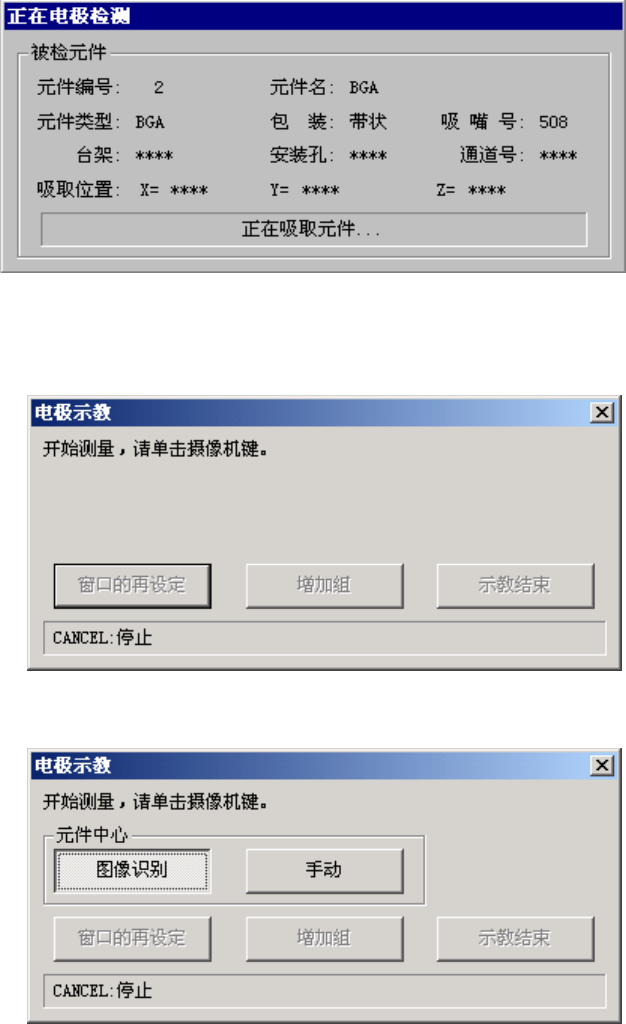

吸取元件后，显示以下对话框，进行球元件的示教。
图 4-5-4-6-9 示教画面 (BGA、FBGA)
图 4-5-4-6-10 元件示教中
4-250
第1部 基本篇 第4章 生产程序制作
2) 示教元件倾斜
在 VCS 上显示元件，VCS 监视器上显示出十字光标。
操作示教，将元件的倾斜角度校正为 0°。
指定元件的左上角和右上角，校正倾斜角度。
3) 示教元件中心（只限通用图像元件）
指定元件的中心。用图像识别或手动指定元件中心。
指定元件中心的方法有两种，一是从对话框上设置(画像识别、手动) ，二是用 HOD 的
WINDOW 键设置。

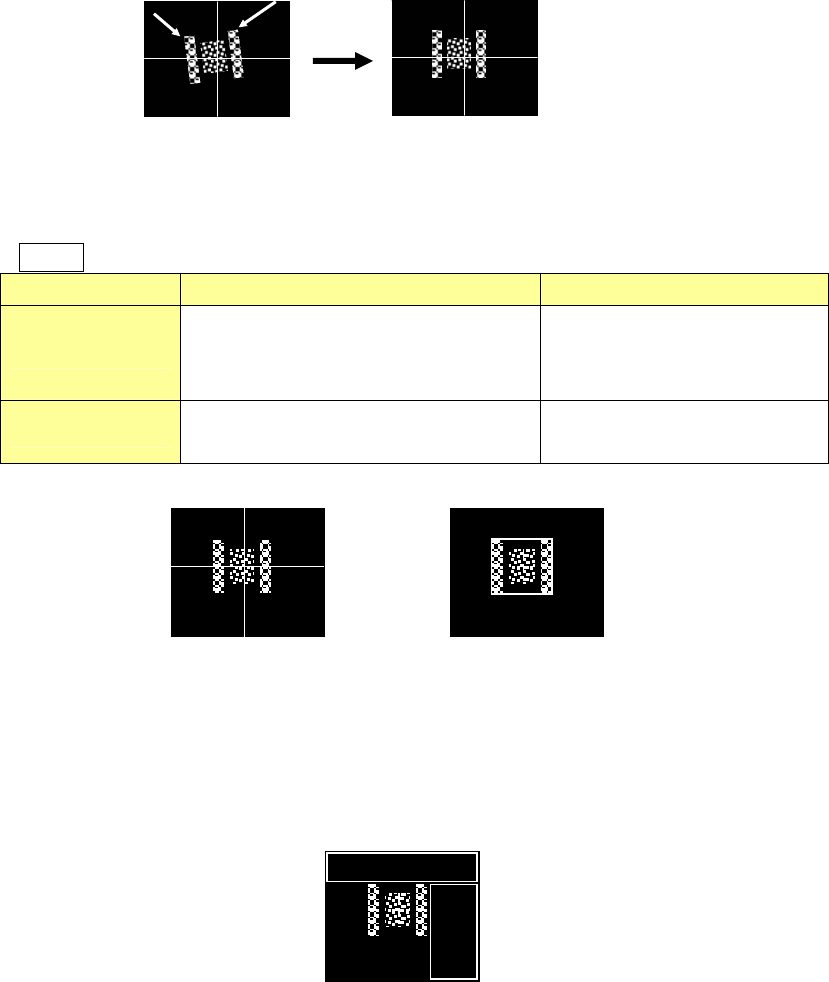

图像识别 手动
十字光标
指定元件的左上角和右下角的球，取得各球
的中心位置。各球的中心位置的中间点为元
件的中心。
直接指定元件的中心。
WINDOW
从设置的窗口框里的球的位置中取得中心
点。
将所设置的窗口框的中心作为元
件中心。
4) 指定排除领域(只限 BGA
､
FBGA 元件)
元件上除电极部分以外若有其他光亮的部位时，应将其指定为排除领域。设置排除领域
后，选择下一步操作。选择重新设置窗口时，要重新示教最后的窗口。追加了组时，会显示
相当于元件外形的窗口的光标，请在此指定排除领域。选择结束示教时，可取得球元件的状
态。
4-251
第1部 基本篇 第4章 生产程序制作
5) 设置球的领域（只限通用图像元件）
显示出相当于元件外形大小的窗口光标。调整窗口大小，把大小同一直径的电极都收
到窗口内后进行示教。设置领域后，选择下一步操作：选择重新设置窗口时，会重新示教
最后的窗口。要追加组时，会显示相当于元件外形的光标，在此设置领域。示教结束时，
退出领域追加画面。
6) 确定数据
完成领域设置后，要检查测量的数据。若测量的数据无问题，请按下确定按钮。若对
测量的数据不进行识别，请按取消按钮。若要重新制作数据时，请按下再测量按钮。进行
重新测量时，返回元件的倾斜示教画面。
