第2部 基本编 第8章 机器设置
8-2 机器设置的启动与退出
8-2-1 启动机器设置
从菜单栏中选择“设置”/“机器设置”、或选择触摸面板的“机器设置”，可显示如下机器
设置初始画面。
机器设置初始画面的左侧配置有触摸屏。触摸屏上有常用的各组功能，选择后可调出与各菜
单的相应功能。按下初始画面构成图上的按钮，即可启动图对应的设置画面。
初始画面构成图
图
8-2-1 初始画面构成图
8-2-2 显示初始画面一览
选择显示菜单的设置值一览表后，可切换为当前值一览画面。并可用方向键、PageUp、
PageDown 键等翻页显示当前值一览画面。
移动滚动条，可以察看机器设置的设置情况。
图 8-2-2 机器设置初始画面（一览显示）
可选择菜单栏的“设置各组”，变更各项目的设置。
8-2
第2部 基本编 第8章 机器设置
8-2-3 退出机器设置
从菜单栏中选择“文件”/“退出应用程序”、或在触摸面板上选择“退出”，则可退出机器
设置。
显示如下信息。选择“是”后，可保存变更的值。

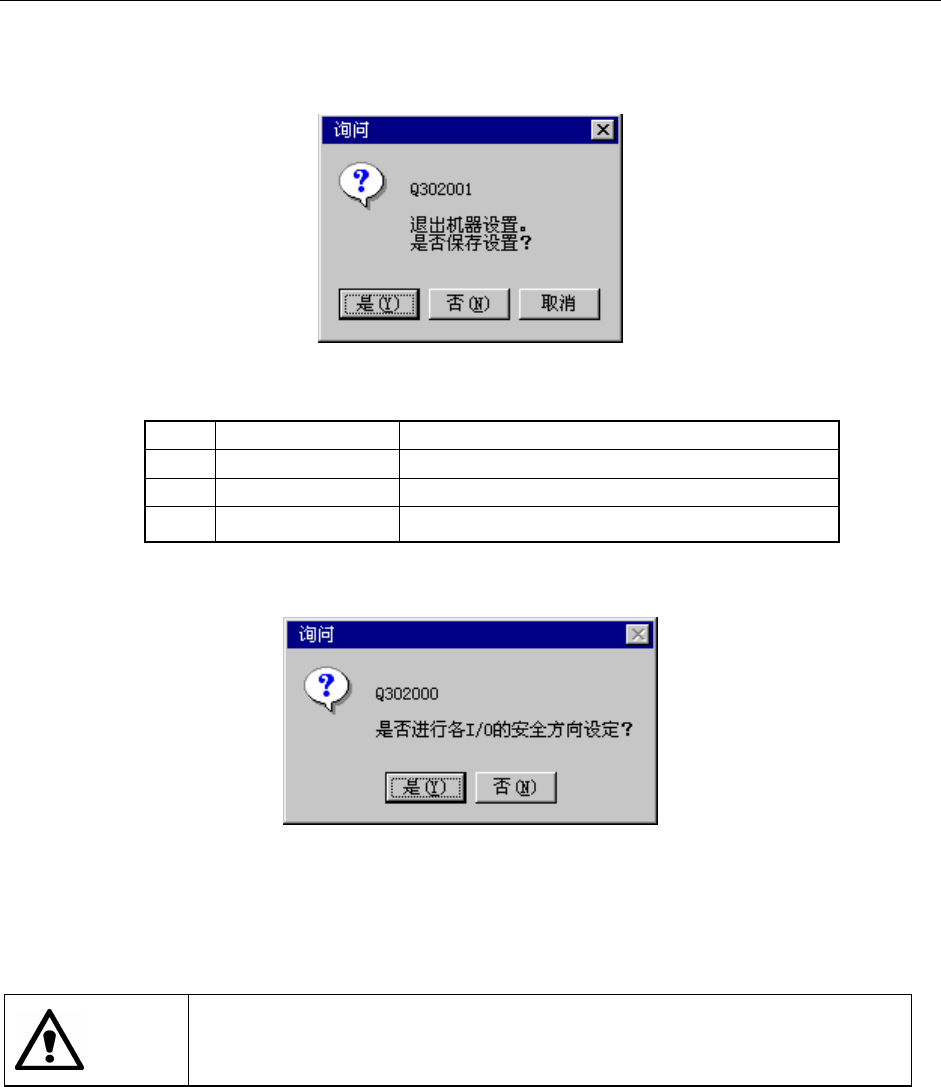

图 8-2-2-1
No. 选择按钮 处理
1 是 将设置值保存到硬盘里。
2 否 使设置值无效。
3 取消 取消退出命令。
选择“是”或“否”，则显示如下信息。
图 8-2-2-2
单击“是”后，在执行I/O安全方向设置后退出。即，当贴片头带有吸嘴时，把吸嘴返回AT
C后，再退出机器设置画面。
单击“是”后，轴即开始移动并开始执行各 I/O 的安全方向设置。因此，在
单击“是”以前，请务必确认装置内部无人作业。另外，为避免人身伤害，
在设备运行时切勿将手放入装置内部，也不要将脸和头靠近装置。
注意
8-3
第2部 基本编 第8章 机器设置
8-3 文件
8-3-1 已注册的吸嘴一览表
显示已注册的吸嘴一览表及其信息。
从菜单栏中选择“文件”/“注册吸嘴一览”，则显示已注册的吸嘴编号一览表。

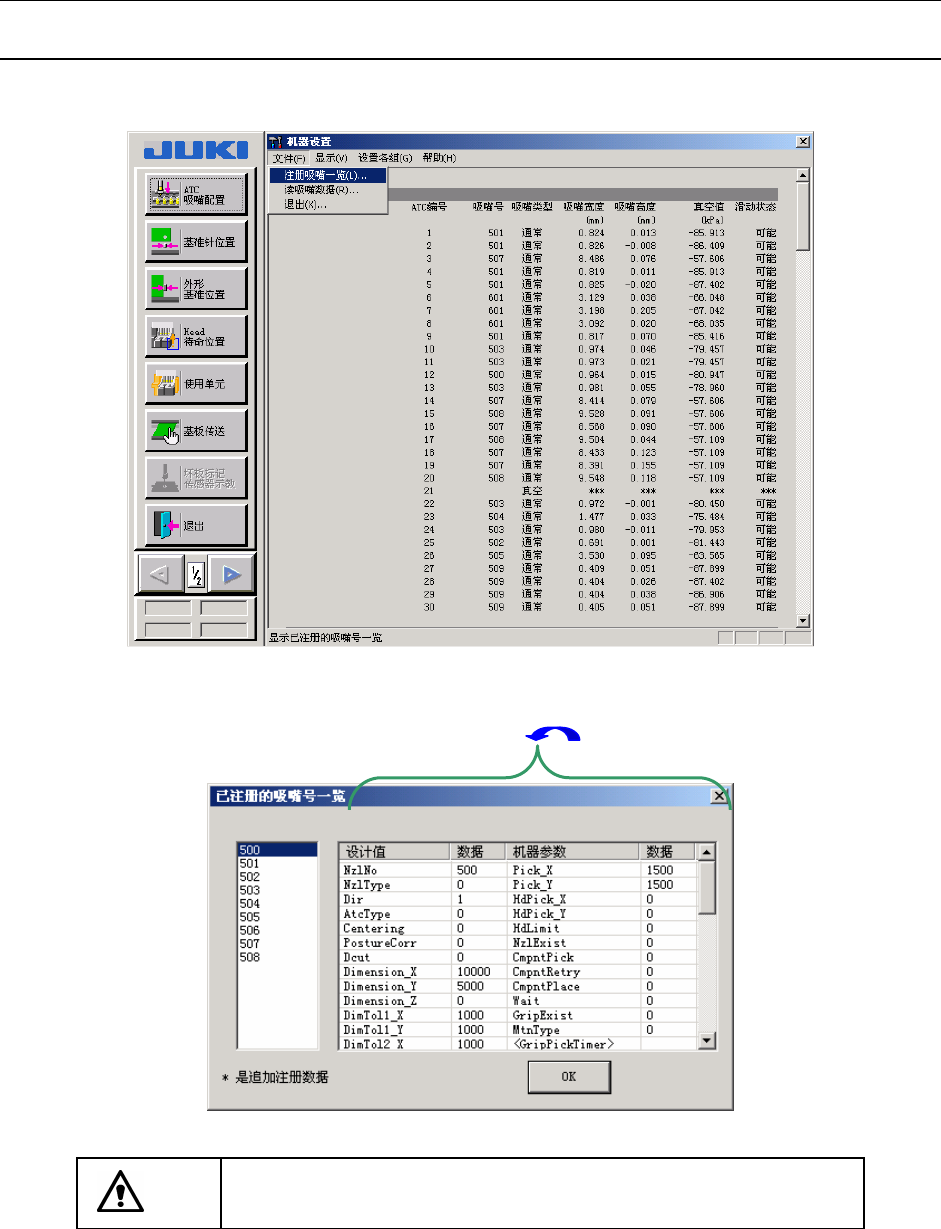

图 8.3.1-1 选择已注册的吸嘴一览
吸嘴信息窗口
图
8.3.1-2 已注册的吸嘴一览
注意
请绝对不要改变该内容。如果改变，有可能导致贴片不良等问题。
需要进行设置时，请向本公司技术人员垂询。
左侧的列表框中显示现在已注册的吸嘴编号一览表。在初始设置中，仅可显示标准吸嘴(500～
508)。
右侧的列表框中显示左侧列表框中已选中的吸嘴数据。
8-4
