第1部 基本篇 第3章 维护 3-2 各部分的检查 3-2-1 气压 用压力表确认为0.50MPa。 当压力值偏离0.45MPa～0.55MPa时，请确认工厂内是否有空 气泄漏，如果没有异常，请按照 以下步骤重新调整压力。 <主压力设定步骤> 1) 打开旋钮①。 2) 向下拉“调节器手柄②” ，并通过旋转将所使用的空气压力调整为 0.50MPa。 图 3-2-1 排水管与调节器 图 3-2-2 过滤器元件 ※ 请除去与排水管…
第1部 基本篇 第3章 维护
第3章 维护
3-1 日常检查项目一览
危险
为防止因意外启动而导致事故，请在切断电源后进行检查。
日常检查项目 检查·加油频率
处理方法 检查调整位置 处理确认方法 每天 每周 每月 每 2 个月 每半年 每年
空气压力 确认为 0.50MPa ○
配管及接头 空气泄漏 ○
各单元气缸 操作确认 ○
空气过滤器(贴片头) 是否无污垢 ○
空气过滤器(CAL 块) － ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮 动作确认 ○
挡片 磨损、破损 ○
气弹簧 保持前后安全盖开放状态 ○
检查
电气类 电压、电缆、连接器 随时
X、Y 轴直动单元 除去灰尘、油污 ○
传送带 除去灰尘、异物 ○
各传送传感器 清扫 ○
激光校准传感器 清扫传感器视窗的赃污 ○
夹具吸嘴 清扫 ○
吸嘴 清扫吸嘴 ○
负荷控制吸嘴 清扫 ○
吸嘴外轴 清扫轴的内部 ○
ATC 托架 除去灰尘、油污 ○
CVS(可选) 除去灰尘、异物 ○
供料器台、统一交换台 除去异物 ○
OCC(偏光滤镜) 除去灰尘、异物 ○
VCS 清扫上面的赃污 ○
CAL 块 除去灰尘、异物 ○
跟踪球 除去灰尘、异物 ○
共面性(可选) 清扫传感器视窗的赃污 ○
负荷控制单元（测力器） 除去灰尘、异物 ○
清扫
风扇马达 除去灰尘、异物 ○
X、Y 轴直动单元导轨 润滑脂(EP2) ○
传送螺杆(轴)
润滑脂(EP2) ○
传送导轴 润滑脂(EP2) ○
基板挡块部分 润滑脂(EP2)
○
滚珠丝杠与直线型(贴片头部) 润滑脂(C 润滑脂) ○
花键轴(贴片头部) 润滑脂(C 润滑脂) ○
吸嘴 润滑油
吸嘴外轴 润滑油、润滑脂(EP2)
清扫后
统一交换台 润滑脂(EP2)
○
支撑台
活动
是否
平滑
润滑脂(C 润滑脂) ○
注油
X、Y 线性尺 RIP 硅润滑脂 ○
1. 加润滑油脂时，请使用附带的润滑油脂类。另外，对于仅指定为润滑脂的部位，除附带的润滑脂(EP2)外，
只能使用壳牌 Albania 润滑脂 1。
2. 在指定为使用润滑脂(C 润滑脂)的部位，除附带的润滑脂(C 润滑脂)以外，绝对不能使用其他的产品。
在指定为使用硅润滑脂的部位，除附带的硅润滑脂以外，绝对不能使用其他的产品。
以上油脂类，请勿使用非 JUKI 指定的油脂类产品。
3. 机油(NO.1)：第 4 类第 3 种石油、润滑脂(EP2)：消防法规定为非危险物，润滑脂(C 润滑脂)：消防法
规定为非危险物、润滑脂(硅润滑脂)：消防法规定为非危险物。
注意：
3-1
第1部 基本篇 第3章 维护
3-2 各部分的检查
3-2-1 气压
用压力表确认为0.50MPa。
当压力值偏离0.45MPa～0.55MPa时，请确认工厂内是否有空气泄漏，如果没有异常，请按照
以下步骤重新调整压力。
<主压力设定步骤>
1) 打开旋钮①。
2) 向下拉“调节器手柄②”，并通过旋转将所使用的空气压力调整为 0.50MPa。

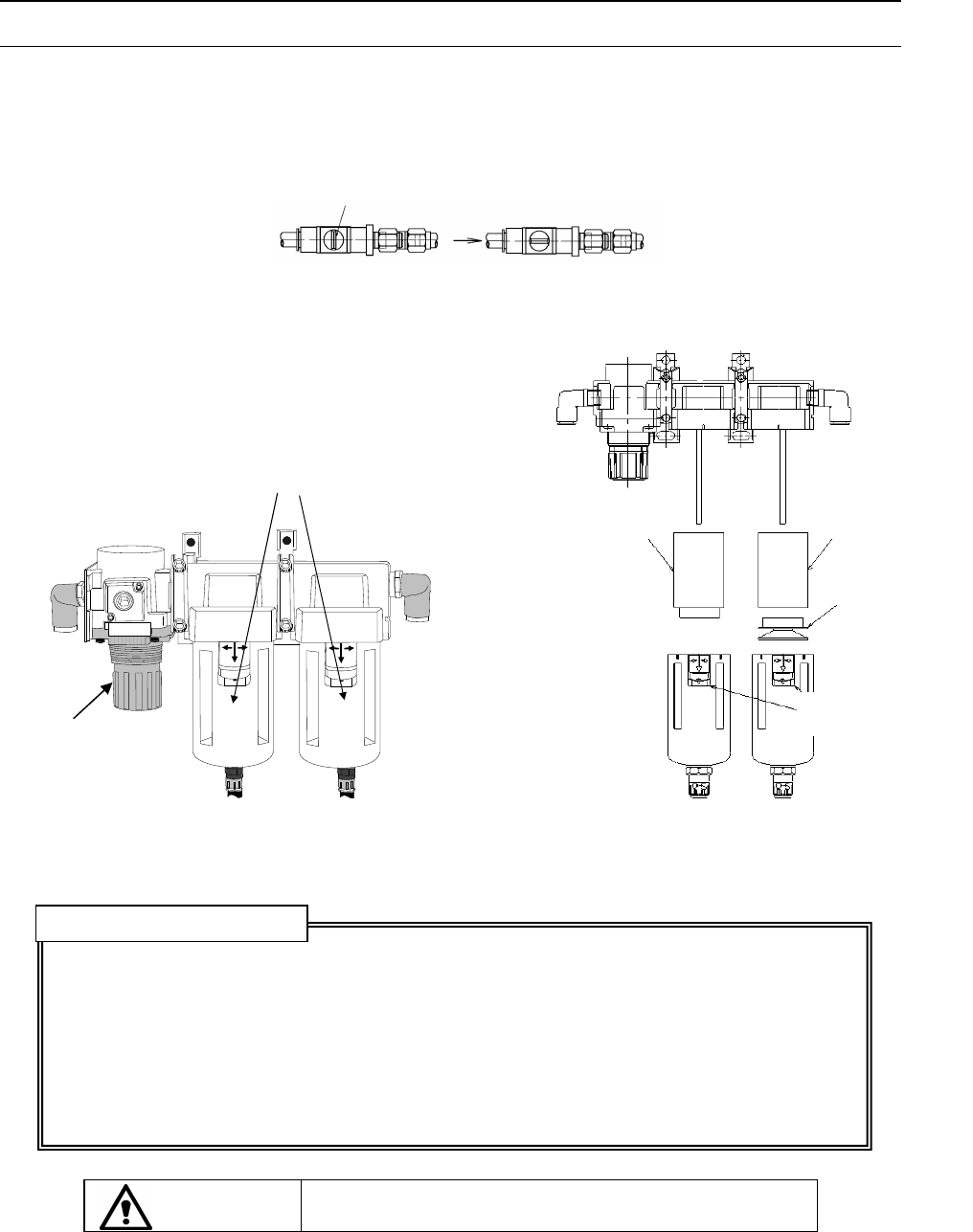

图 3-2-1 排水管与调节器 图 3-2-2 过滤器元件
※ 请除去与排水管相连的瓶中的油和水。(自动排水型)
1) 更换周期的大致标准：每2年更换一次，或当压力下降至0.1MPa(1kgf/cm
2
)左右时更换。
当选购项的过滤器网眼堵塞的红色检查标志上升时进行更换。
2) 更换方法
① 降下滑动部分的同时，将主体向左右任意一侧旋转45度，然后向下抽出。
② 拆卸过滤器元件B时，将固定过滤器元件B的树脂元件向左旋转，
对于过滤器元件 A，请将过滤器元件 A 本身向左旋转后拆下。
③ 安装时请按相反的步骤进行。
* 选装的过滤器元件的更换请参见下一页。
开放状态 闭合状态
排水管
②
①
※过滤器元件的检修、更换
(PF901006000)
过滤器元件 B
(PF901002000)
过滤器元件 A
树脂元件
滑动部
注意
在开始作业前，请关闭销阀的旋纽①。
3-2
第1部 基本篇 第3章 维护
更换选装的过滤器元件步骤
1. 拆下螺丝 ①、② (共 4 个)。
2. 拆下螺丝 ③ (4 个)。
3. 更换新的过滤器元件、O 形环、垫圈。
4. 按照拆下操作的相反顺序安装。
螺丝②
螺丝①
螺丝③
O 形圈
垫圈
过滤器元件
(PF901007000)
3-3
