第1部 基本篇 第2章 生产
2-8-3-1 生产状态
按下<START>开关生产开始后，如果在操作选项的“生产（显示）”标签中没有选中“生产中显
示设备画面”选项，则显示生产状态。
画面显示因“工具”/“操作选项”的“生产(显示)”标签的设置(是否选中“用大号字体显示
生产基板的数量”)而异。(参见第7章 操作选项)
◇ 通常的生产状态显示画面
图 2-8-3-1-1 生产状态显示画面
◇ 操作选项的“生产(显示)”标签中选中“用大号字体显示生产基板数量”项时。
图 2-8-3-1-2 生产状态显示画面(放大显示)
2-44
第1部 基本篇 第2章 生产
① 实际生产数量/计划生产数量
计划生产数量：在生产条件中设置的计划生产数量。
生产基板数量：显示实际生产的数量。
z 选中操作选项的“生产(显示)”标签中的“累计生产基板数量”时，从生产基板数量的实
际数量开始计算。
z 选中操作选项的“生产(显示)”标签中的“倒计生产基板数量”时，显示的生产实际数量
的剩余值。
② 总贴片点数
1张基板上的所有贴片点数。
③ 顺序
显示当前正在进行的贴片顺序(输入顺序或优化顺序)。
④ 生产状态画面
显示当前的生产状态。具体内容如下。
显示文字 状态
基板传送中 正在传送基板
VCS 识别中 正在进行 VCS 标记的识别处理
区域标记识别中 正在进行区域标记识别处理
BOC 标记识别中 正在识别 BOC 标记
坏标检测中 正在检查坏标
贴片位置 正在进行元件贴片，或正在向贴片位置移动
吸取位置 正在吸取元件，或正在向吸取位置移动
共面识别中 正在识别共面性
吸嘴安装中 正在安装吸嘴，或正向吸嘴安装位置移动
吸嘴返回中 吸嘴正在返回，或正向吸嘴返回位置移动
元件废弃中 正在废弃元件，或正向元件废弃位置移动
台架标记读取中 正在读取台架标记
基板传送回避位置移动中 正在向基板传送回避位置移动
其他位置 正在进行其他操作
⑤ 电路号
显示贴片头所吸取贴片的元件的电路编号。
⑥ 步骤号
显示贴片头吸取元件的“贴片数据”顺序。(因输入顺序与优化顺序而异)
⑦ 总贴片数
显示1张基板上的贴片点数。(最大值为贴片点数 × 电路数)
⑧ 吸取位置
显示贴片头吸取的供料器编号。
⑨ 吸嘴号
显示贴片头上安装的吸嘴编号。
⑩ 元件名称
显示贴片头吸取的元件名。
⑪ 元件 ID
显示贴片头要吸取的贴片元件的元件ID。
2-45
第1部 基本篇 第2章 生产

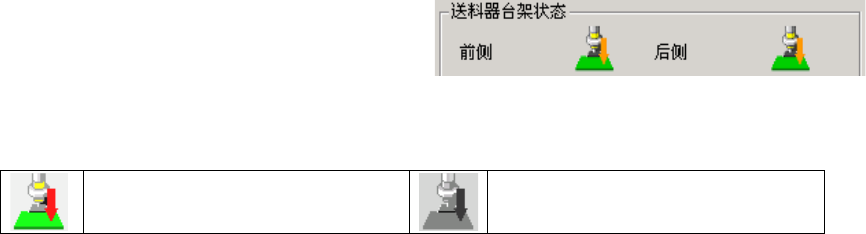

⑫ 送料器台架状态
不间断运行时显示送料器台架的状态。
下列图形表示送料器台架的有效、无效状态。
送料器台有效状态（生产状态）
送料器台无效状态（停止状态）
2-46
