第 1 部 基本篇 第 2 章 生产
2-11-15-2 手动放回吸嘴
如果选择手动放回吸嘴，则显示提示，把贴片头移动到吸嘴拆卸位置，一边确认，一边降下
贴片头，然后手动拆下吸嘴。

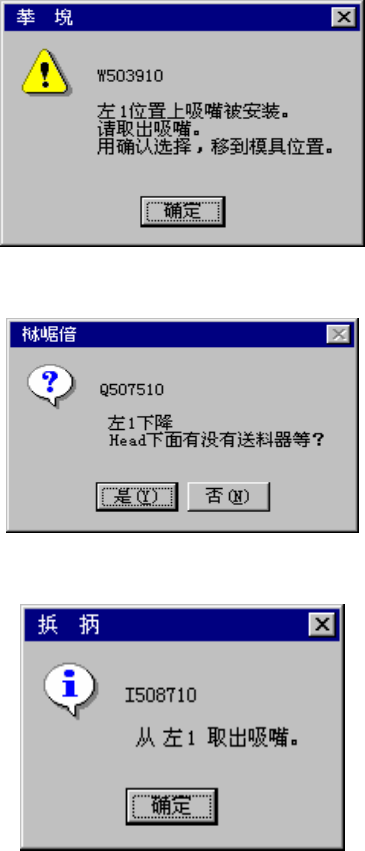

图 2-11-15-2-1 吸嘴拆卸位置移动信息
移动到吸嘴拆卸位置后，Z轴下降，请确认供料器等是否在贴片头的下方。
图 2-11-15-2-2 检查有没有供料器
Z轴下降后，出现吸嘴拆卸提示，请手动拆下吸嘴。
图 2-11-15-2-3 通知拆卸吸嘴
选择“确定”后，还有其他贴片头装错吸嘴的，请做同样的处理。
所有贴片头的吸嘴都放回后，升起Z轴，移动到轴退避位置。
2-11-15-3 自动放回吸嘴
选择自动放回吸嘴时，安装错误的吸嘴都可自动放回。
所有贴片头的吸嘴放回处理完成后，Z轴上升，移动到轴退避位置。
2-11-15-4 放回吸嘴后的动作
生产异常终止后放回吸嘴时，完成放回后，进入生产空运行状态。
生产开始时检测到吸嘴错误时，在放回吸嘴后开始生产。
2-148
第 1 部 基本篇 第 2 章 生产
2-11-16 发生图像识别异常错误
2-11-16-1 取得图像识别异常错误信息
发生图像识别异常错误时，显示如下的错误详细信息对话框。此对话框上显示[错误图像处理]，
[取得错误图像数据]，[取得图像识别信息]等按钮。
图 2-11-16-1 错误详细信息对话框中的按钮
(1) [错误图像处理] 按钮
单击[错误图像处理]按钮，则显示如下的[错误图像处理]对话框。
图 2-11-16-2 [错误图像处理]对话框
选择[显示图像]、单击[确定]按钮：监视器关闭[错误图像处理]对话框，显示图像。
选择[保存文件]、单击[确定]按钮：监视器关闭[错误图像处理]对话框，显示图像，并把错误
图像保存到以下的文件夹里。
文件名 ：C:\Juki\Data\VRAM
文件名 ：REPxx.img（xx→L1,L2,L3,L4）
单击[取消]按钮：不进行处理，关闭[错误图像处理]对话框。
(2) [取得错误图像数据] 按钮
单击[取得错误图像数据]按钮，可取得错误图像数据，并把它保存到以下的文件夹里。
文件名 ：C:\Juki\Tools\VcsImage
文件名 ：生产程序名.img
2-149
第 1 部 基本篇 第 2 章 生产
只要在某次错误详细信息对话框中单击过一次[取得错误图像数据]按钮，在其后的对话框
中就不再出现[错误图像处理]按钮(无效状态)。
(3)单击[取得图像识别信息]按钮，可取得图像识别信息，显示如下的[图像识别错误详细情报]
对话框（图 2-11-18-3）。
[错误图像处理]、[取得错误图像数据]、[取得图像识别信息]按钮，只在发生图像识别错误的
贴片头的行被选择时，才有效。
图 2-11-16-3 [图像识别错误详细情报]对话框
在对话框中，以最新顺序降序显示元件识别时的详细信息。对话框中的各按钮的使用方法如下。
¾ 选择[上一页]，则显示上一个的元件识别信息。
¾ 选择[下一页]，则显示下一个的元件识别信息。
¾ 选择[显示帮助]，则显示对现在显示的图像识别错误信息的帮助。
¾ 选择[关闭]，则关闭图像识别错误详细情报对话框。
在显示图像识别错误详细情报对话框时，单击操作面板的<START>开关，则关闭图像识别错误
信息、错误详细、暂停的等所有对话框，重新开始生产。
若单击操作面板的<STOP>开关，则关闭图像识别错误信息、错误详细、暂停等所有对话框，显
示对话框，要求确认中断。
