第2部 基本编 第8章 机器设置
2）设置方法
（1）托盘
选择MTS：在组合框中指定所要使用的装置单元。选择DTS：按下使用按钮，然后输入送料
器编号(安装孔编号)。
· MTS与DTS不能同时连接。
· 在选项使用单元中选择后侧IC回收带时，不能同时设置MTS单元。
（2）托盘吸取顺序
点击选择吸取顺序。选择后，按钮呈凹状态。
· 托盘元件的吸取顺序共有8种，可按按钮决定开始位置、吸取方向。确定后的动作，显示
在画面右下角。开始位置、吸取方向的关系请参见表8-5-6。
表 8.5-6 托盘吸取顺序
方向/开始位置 左后 右后 左前 右前
X 方向 左后→右 右后→左 左前→右 右前→左
Y 方向 左后→前 右后→前 左前→后 右前→后
* 默认：左后→前
· 不使用MTS等时，也可改变本功能的设置。
3）生产操作
已将MTS/DTS使用单元指定为“不使用”时，将跳过指定的供给元件，继续进行贴片。
8-26
第2部 基本编 第8章 机器设置
8-5-9-6 特殊功能
可根据使用环境使用有效的特殊功能。
不适宜使用时要设置为不使用。默认状态是不使用特殊功能。

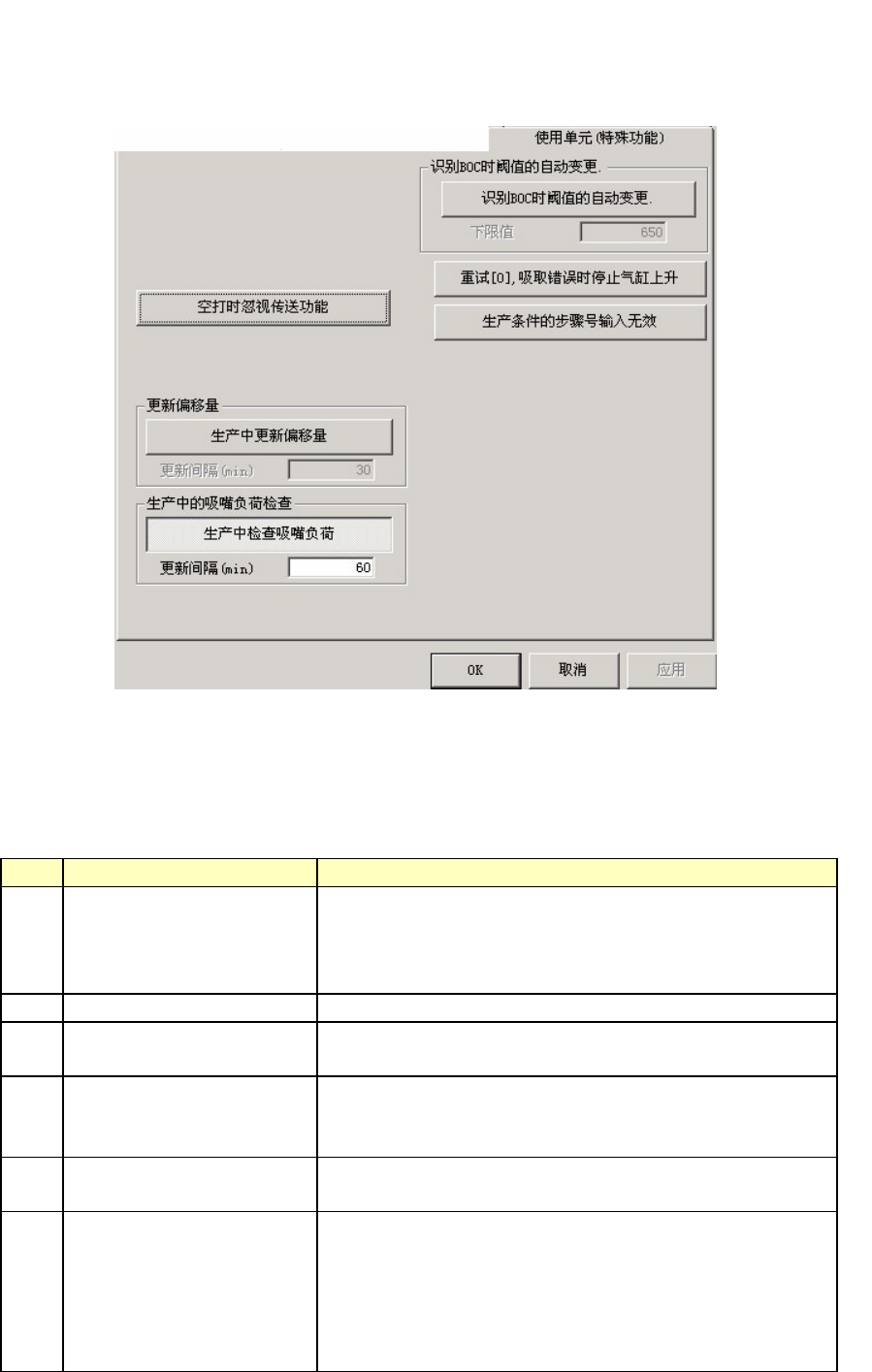

图 8.5.9-6 设置特殊功能对话框
（2）特殊功能概要
使特殊功能有效时的动作如下。
表 8.5.7
使特殊功能有效时的动作
No. 项目 功能内容
1 识别 BOC 时阈值的自动变
更
因BOC标记氧化容易造成识别错误，在不能识别时，识别
阈值会自动变更，自动修改为机器设置时设置的下限值
后，再进行识别。
可在下限值编辑框中输入阈值。输入范围是 600～900。
2 空打时忽视传送功能 空打生产时不运行传送动作。
3 重试[0]，吸取错误时停止
气缸上升
重试次数设置为 0 时，判断元件有无后，若元件吸取成功，
则进行传送带送料。
4 生产条件的步骤号输入无
效
在生产条件画面(基板生产以及空打)设置步骤号时，开始
行和结束行都不能输入。编辑贴片数据变更贴片点数后，
结束行上会自动反映编辑结果。
5 安全盖被打开时操作面板
按钮无效功能
设置为：安全盖打开、区域传感器查出错误时，操作面板
的按钮动作无效。
6
生产中更新偏移量 选中“生产中更新偏移量”，指定“更新间隔”（单位：
分）时间后，在生产开始时、及生产中每经过指定的时间
间隔后，都要插进约 1 分钟的校正操作。校正操作在搬进
基板的时间段发生。
通过取得激光偏移量、VCS 偏差量，可对微毫米的偏差进
行校正，保持精度。
8-27
第2部 基本编 第8章 机器设置
7
生产中检查吸嘴负荷 把“生产中检查吸嘴负荷”设置为有效，在“更新间隔”
（单位：分）框中指定时间后，可在生产开始时，以及生
产中每经过指定时间（“更新间隔”）后，（在搬入基板
时）重新取得生产中使用的吸嘴负荷数据。据此，根据吸
嘴的状态使用适当的配置文件保持负荷控制。
8-5-10 HLC连接
使用HLC时，要设置与HLC通讯的IP地址。
选择HLC连接后，可显示如下HLC连接设置画面。
图 8.5.10-1 设置 HLC 连接画面
1) 设置方法与内容
表 8.5-8 设置方法与内容
No. 项目 设置内容
1 HLC 连接
要将本装置与 HLC(选项)连接时，设置为“连接”。
选择后，按钮成为凹状态。(默认值为不连接)
2 IP 地址
设置 HLC“连接”时，需设置与 HLC 通信的 IP 地址。
IP 地址的号码请根据网络管理员的指示进行设置。
· IP地址的各组数值可在“0～255的值范围内进行设置”。站台之间不可设置同一个值。也
不可以将所有区域都设置为0。
