第 1 部 基本编 第 1 章 设备概要
(2) 用快捷键选择
按菜单中显示的下划线字母(如[文件]中的F)便可选择并执行该项。
用[Alt]键激活菜单栏时,按下[C]键,则显示[数据(C)]的下拉菜单。再按下[P]键,
则执行[贴片数据(P)]。

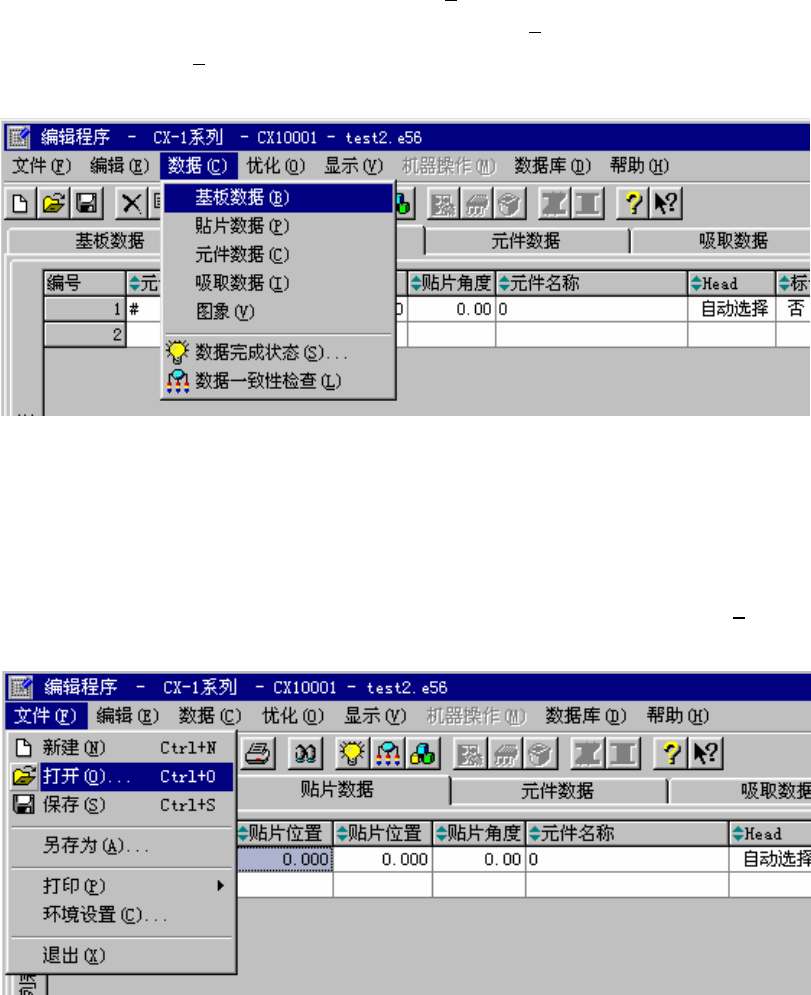

图 1-3-6 用快捷键选择菜单
此外,在下拉菜单内,如果项目右侧显示有组合键,即使不激活菜单栏亦可直接执
行。
菜单未激活时,一边按下[Ctrl]键一边按下[O]键，即可执行[打开...(O)]。
图 1-3-7 用快捷键可直接执行的项目示例
1-33
第 1 部 基本编 第 1 章 设备概要
2) 从命令按钮上选择
画面左侧显示有命令按钮时,可按下该按钮来执行命令。
使用命令按钮的方法有以下两种。
：用跟踪球(鼠标)选择命令。
：点击触摸屏幕(选购件)选择命令。
■ 下面以“桌面”的命令按钮为例来进行说明。
“桌面”的命令按钮构成如下。

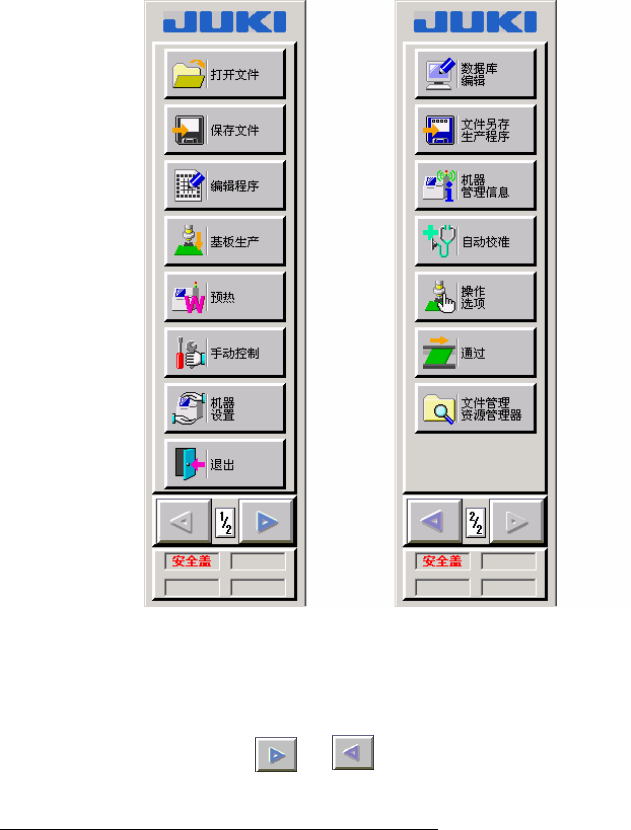

图 1-3-8 桌面画面的命令按钮图
按下各命令按钮,可以切换到对应的应用程序，或其他画面。
命令按钮由2页构成，各有8种菜单式命令。
要进行页间切换，请按 或 按钮。
具体内容请参见 1-4“菜单与命令按钮”。
1-34
第 1 部 基本编 第 1 章 设备概要
1-3-1-4 对话框与控制
选择命令后,如果执行该命令时需要其他附加信息,则自动显示对话框。
对话框中包括若干个控制选项,通过操作这些选项来输入附加信息。
更改控制选项时, 要沿顺向选择，请按[Tab]键移动。反向选择，请按
[Shift]＋[Tab]键。
下面说明各控制选项的使用方法。
(1) 按键式按钮
选择按键式按钮后,立刻执行与其内容相关的动作。
(2) 复选框
进行多项选择时,对所需各项决定ON 或OFF。可根据需要设定多项。
□ 内为 ; 的项目为有效状态(ON状态)。
将光标移至目标项,按空格键，或单击跟踪球左键进行切换。

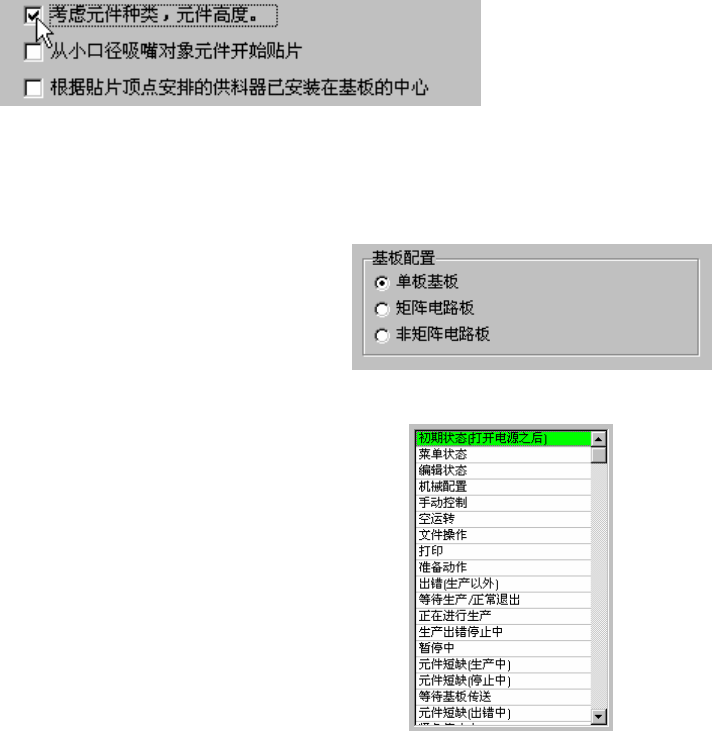

复选框示例
(3) 单选(Radio Button)按钮
从多个项目中选择其中一项时,使用单选按钮。
中间显示有黑点~的项目为选中的项目。
<操作键盘选择的方法：>
1．按[Tab]键，把光标移动到当前的选项。
2．然后按[↑]、[↓]键选择。
单选按钮例
一览表框示例
(4) 一览表框
从一览表框显示的项目中选择目标项。
一览表框被激活时,选中的项目反色显示（高
亮显示）。
项目太多而无法同时显示时,一览框右侧会
出现滚动条。
通过该滚动条换页,当目标项反色显示时,按
下[Enter]键选择该项即可。
1-35
