第1部 基本篇 第4章 生产程序制作 4-4-1-2-4 贴片顺序 指定贴片数据的排列顺序，是按“输入顺序”，还是“优化顺序”。 图4-4-1-2-4 ● 分配生产程序文件输入顺序 ： 不改变贴片数据的排列顺序。 ● 在每个优化命令中分配 ： 按优化顺序排列贴片数据。 从菜单栏上选择“优化/分开贴片数据” ，可浏览优化后的结果。 注意 “用优化结果置换” ，是指编辑已进行优化的 数据(优化结果可浏 览， 但不能编辑)的功能， 如果执行该…
第1部 基本篇 第4章 生产程序制作
4-4-1-2-3 供料器安排
指定安排供料器的起点。
若将供料器安排在所有贴片座标中心，可缩短从吸取到贴片的时间，也可缩短贴片时间。
图
4-4-1-2-3
● 将供料器安排在“贴片中间点”：
各贴片点按X坐标从小到大的顺序排列时，从小的顺序开始，将供料器安排在靠近正中的
贴片点的位置上。
● 将供料器安排在“贴片平均点”：
将供料器设计在离各贴片点所有的平均坐标最近的位置上。
第 3 个近的贴片点
第 2 个近的贴片点
(在此为中间点)
最近的贴片点
选择了“将供料器配置在贴片平均点
上”时的供料器配置
图 4-4-1-2-3-1 3 点贴片时的供料器配置图
● 若元件件数多，且贴片点在整个基板上分布均匀时，则两种结果相同。
● 一般来说，只有少数贴片点离开得远，而大部分集中，要贴片时，供料器安排在“中间
点”方式比较有利。不是这种情况时，采用“平均点”式安排供料器比较有利。
选择了“将供料器配置在
中间点上”时的供料器配
置
(以各贴片点的平均坐标为基准配置)
4-117
第1部 基本篇 第4章 生产程序制作

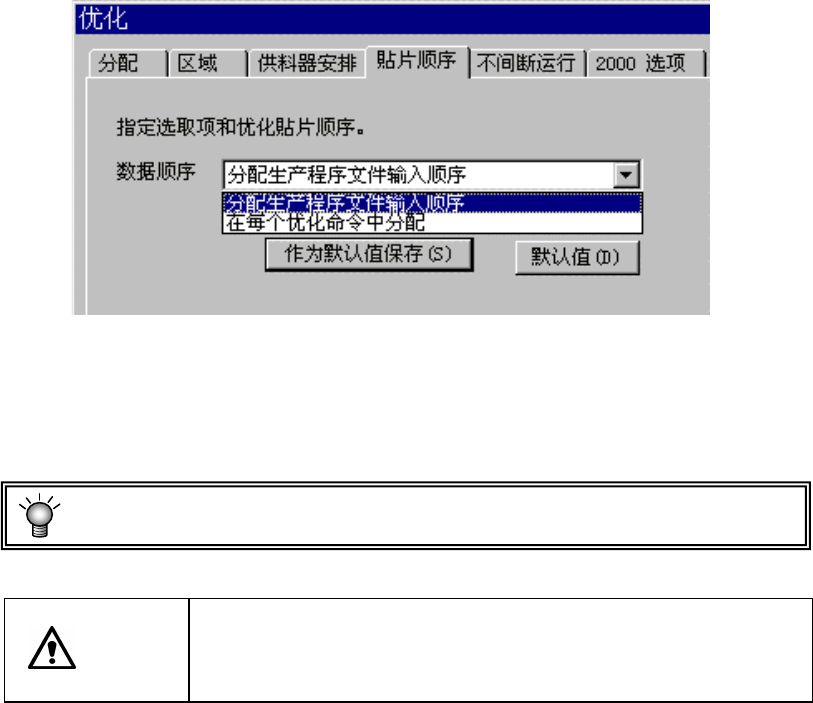

4-4-1-2-4 贴片顺序
指定贴片数据的排列顺序，是按“输入顺序”，还是“优化顺序”。
图4-4-1-2-4
● 分配生产程序文件输入顺序：不改变贴片数据的排列顺序。
● 在每个优化命令中分配：按优化顺序排列贴片数据。
从菜单栏上选择“优化/分开贴片数据”，可浏览优化后的结果。
注意
“用优化结果置换”，是指编辑已进行优化的数据(优化结果可浏
览，但不能编辑)的功能，如果执行该功能，则原来按输入顺序的
数据将被删除。因此，执行该功能前请对数据进行备份。
4-118
第1部 基本篇 第4章 生产程序制作
4-4-1-2-5 不间断运行(出厂选项)
只有配备了“不间断运行选项”时，下列设置才有效。
无需进行“站台”设置。
● 无： 不执行不间断运行。
● 速度优先： 设置为速度优先的元件配置。
● 安排优先： 设置为安排优先的元件配置。
※1 不间断运行
指的是不停止机器、连续生产的功能。
例) 在机器采用“前面基准方式”运行时，前面应设置生产中需使用的全部供料
器，与此同时，在后面的供料器台上，也要配置与前面的供料器台完全相同的供
料器，使机器用完前面的供料器元件时，自动从后面的供料器吸取元件。此时，
只要操作人员不按下主机开关(执行“不间断运行”开关)，机器绝对不会移向前
面。操作人员可在机器从后面吸取元件时，补充前面的元件。在完成前面的元件
补充、按下开关后，机器则改从前面的供料器台吸取元件，继续进行生产。
線対称 合 でｺﾋﾟｰした場
F-79
F-75
R-79
R-75
点対称でｺﾋﾟｰした場合
F-79
F-75
R-5
R-1
<速度优先>
<安排优先>
前面
后侧
执行不间断运行时, 要
设置是以前面为主，还
是后面为主。
设置不间断运行时的供料器配置方法
以前面为主时选择从前
到后，以后为主时选择
从后到前
。
4-119
