第 1 部 基本篇 第 2 章 生产 步骤①. 传送通道上“有基板” ，生产中断时传送通道的信息为“有基板”时 不能选择“运行继续生产”、“搬入基板后生产”。 必须选择“运行重夹后生产”。 (参见表2-11-13-1-2 ⑤) 步骤②. 传送通道上“有基板” ，生产中断时传送通道的信息为“无基板”时 选择“运行继续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。 图 2-11-13-1-7 传送通道上的状态 执行该选择， 则显示…
第 1 部 基本篇 第 2 章 生产
5) 在开始生产前处理画面上选择后的动作
(1) 当有继续生产文件时
表 2-11-13-1-2
步骤号 继续生产 生产动作
传送通道
上的基板
生产中断时传
送通道的信息
执行后的动作
(按下<START>开关后的动作)
① 有基板 不能选择搬入基板后生产。
② 无基板 － (通常无)
③
有
无信息
先搬出基板，生产开始前搬入基板
后，继续生产(需注意)
④
进行
搬入基板后
生产
无 － 生产开始前搬入基板后，继续生产
⑤ 有基板
不能选择搬入基板后生产。
重夹后，生产开始前不搬入基板，
继续生产
⑥ 无基板 － (通常无)
⑦
有
无信息
重夹后，在生产开始前不搬入基
板，继续生产(需注意)
⑧
进行 重夹后生产
无 － 错误(没有基板。)
⑨ 有基板
先搬出基板，生产开始前搬入基
板，开始新生产(需注意)
⑩ 无基板 － (通常无)
11
有
无信息
先搬出基板，生产开始前搬入基
板，开始新生产(需注意)
12
不进行
搬入基板后
生产
无 － 生产开始前搬入基板，开始新生产
13
有基板
重夹后，生产开始前不搬入基板，
开始新生产(需注意)
14
无基板 － (通常无)
15
有
无信息
重夹后，生产开始前不搬入基板，
开始新生产(需注意)
16
不进行 重夹后生产
无 － 错误(没有基板。)
2-132
第 1 部 基本篇 第 2 章 生产
步骤①. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
不能选择“运行继续生产”、“搬入基板后生产”。
必须选择“运行重夹后生产”。 (参见表2-11-13-1-2 ⑤)
步骤②. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“运行继续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。

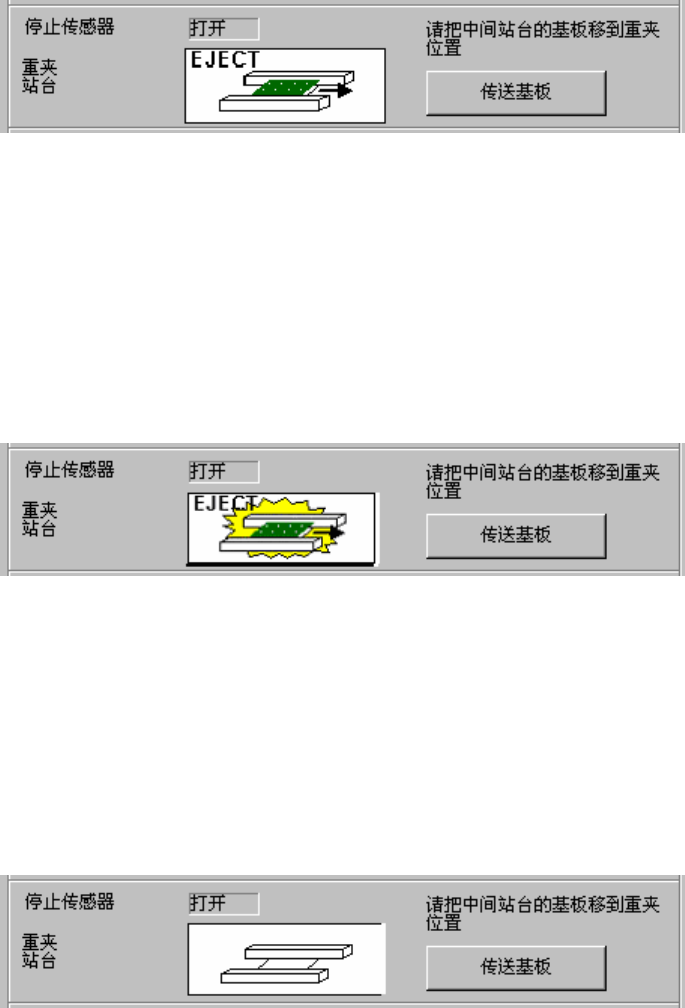

图 2-11-13-1-7 传送通道上的状态
执行该选择，则显示基板正在搬出的画面，基板搬出后，生产开始前搬入基板，执行继续
生产。但当生产中断时传送通道上的基板已全部完成所有元件的贴片时，因没有继续生产
文件，所以不会进入上述状态。
(参见表 2-11-13-1-3 ②)
步骤③. 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“运行继续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。
图 2-11-13-1-8 传送通道上的状态
执行该选择，则显示基板正在搬出的对话框，在基板搬出后，生产开始前搬入基板，执行
继续生产。
此时，由于没有生产中断时传送通道的信息，搬出的基板有可能是次品，所以需要充分加
以注意。
步骤④. 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“运行继续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。
图 2-11-13-1-9 传送通道上的状态
◇ 选择后的动作为：生产开始前搬入基板，继续生产。
2-133
第 1 部 基本篇 第 2 章 生产
步骤⑤. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
选择“运行继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。

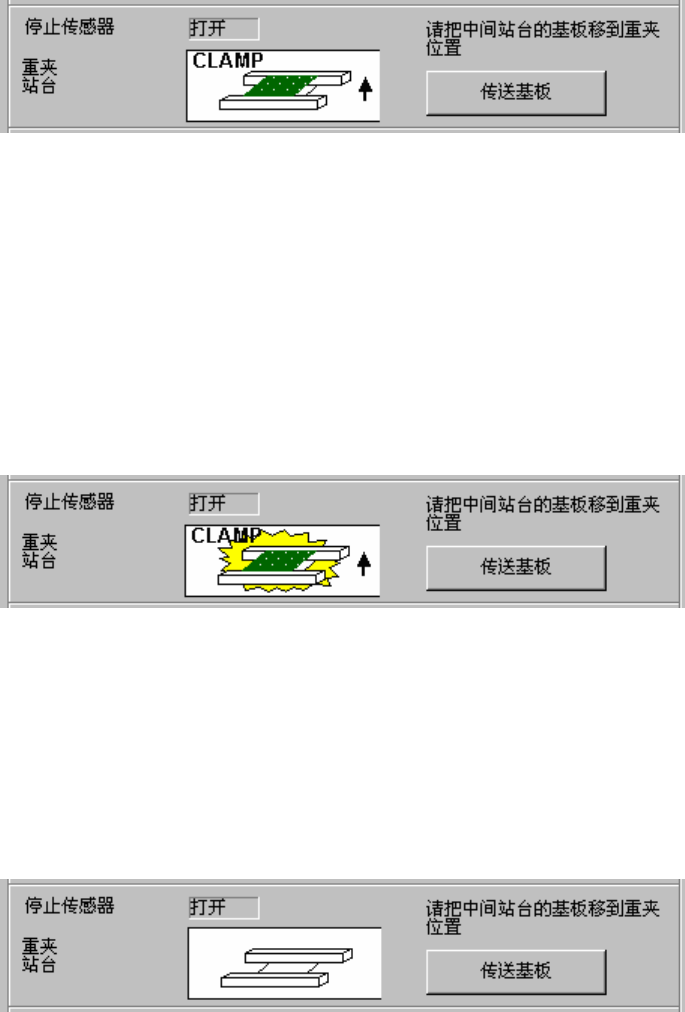

图 2-11-13-1-10 传送通道上的状态
◇ 选择本项目后，显示重夹中画面，重夹后，生产开始前不搬入基板，继续生产。
步骤⑥. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
不能选择“运行继续生产”、“运行重夹后生产”。
必须选择“搬入基板后生产”。(参见表1-11-13-1-2 ②)
步骤⑦. 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“运行继续生产”、“运行重夹后生产”时，传送通道上的状态显示如下。
图 2-11-13-1-11 传送通道上的状态
选择本项目后，显示重夹中画面，重夹后，生产开始前不搬入基板，继续生产。
此时，由于没有生产中断时传送通道的信息，在运行重夹后生产中，有可能出现次品或贴
片错误，所以需要充分注意。
步骤⑧. 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“运行继续生产”、“运行重夹后生产”时，传送通道上的状态显示如下。
图 2-11-13-1-12 传送通道上的状态
◇ 执行该选择，由于传送通道中没有基板，会出现错误。
2-134
