第 1 部 基本编 第 1 章 设备概要 1-7 与外部设备的接口 ① 为：主机设备与其他设备联机使用时，用来连接其他设备，交换Ready out／ in 信号的接 口(14针)。 传送方向为 “左→右” 与 “右→左” 时， Ready out／in 接口的针配置相反。 (参 见表1-7-1及表1-7- 2。) ② 为：打印机用接口(Dsub 25 pin )，以Centronics为标准。 ③ 为：以太网接口(模块接口8P)。 ④ …
第 1 部 基本编 第 1 章 设备概要
③ 用 VCS 识别通用图像元件（其它）的限制事项
• 元素的边，必须指定 2 个以上垂直相交的边。最多可定义 4 个 边，但是同样角度的边(
θ
偏
移) 只能指定１个。最外周的边，请选择长度为元件尺寸的 1/2 以上的边进行定义。
ｰ
虽然有２个θ0°的
角
但只能对１个进行定义。
<TOP VIEW>
θ270°角
θ0°角 2
θ0°角 1
θ90°角
θ180°角
• 引脚、球之外，只可定义一种元素(角、边、标记)时，请指定 2 处以上进行定义。
• 孔的定义，可以指定极性 (黑暗)反转的圆形标记，但圆形图像显示必须清晰（用透射照明识
别厚元件时，圆孔有可能照得不圆正，务请注意）。
• 角必须与其它组离开 2 mm 以上、标记必须与其它组离开 2.5mm 以上。（换算为高分辨率 VCS
＜标准 27mm＞）
1-77
第 1 部 基本编 第 1 章 设备概要
1-7 与外部设备的接口
① 为：主机设备与其他设备联机使用时，用来连接其他设备，交换Ready out／in 信号的接
口(14针)。传送方向为“左→右”与“右→左”时，Ready out／in 接口的针配置相反。(参
见表1-7-1及表1-7-2。)
② 为：打印机用接口(Dsub 25 pin)，以Centronics为标准。
③ 为：以太网接口(模块接口8P)。
④ 为：为矩阵交换界面用的接口(50P)。(在本设备中不使用)
④
③
②
①

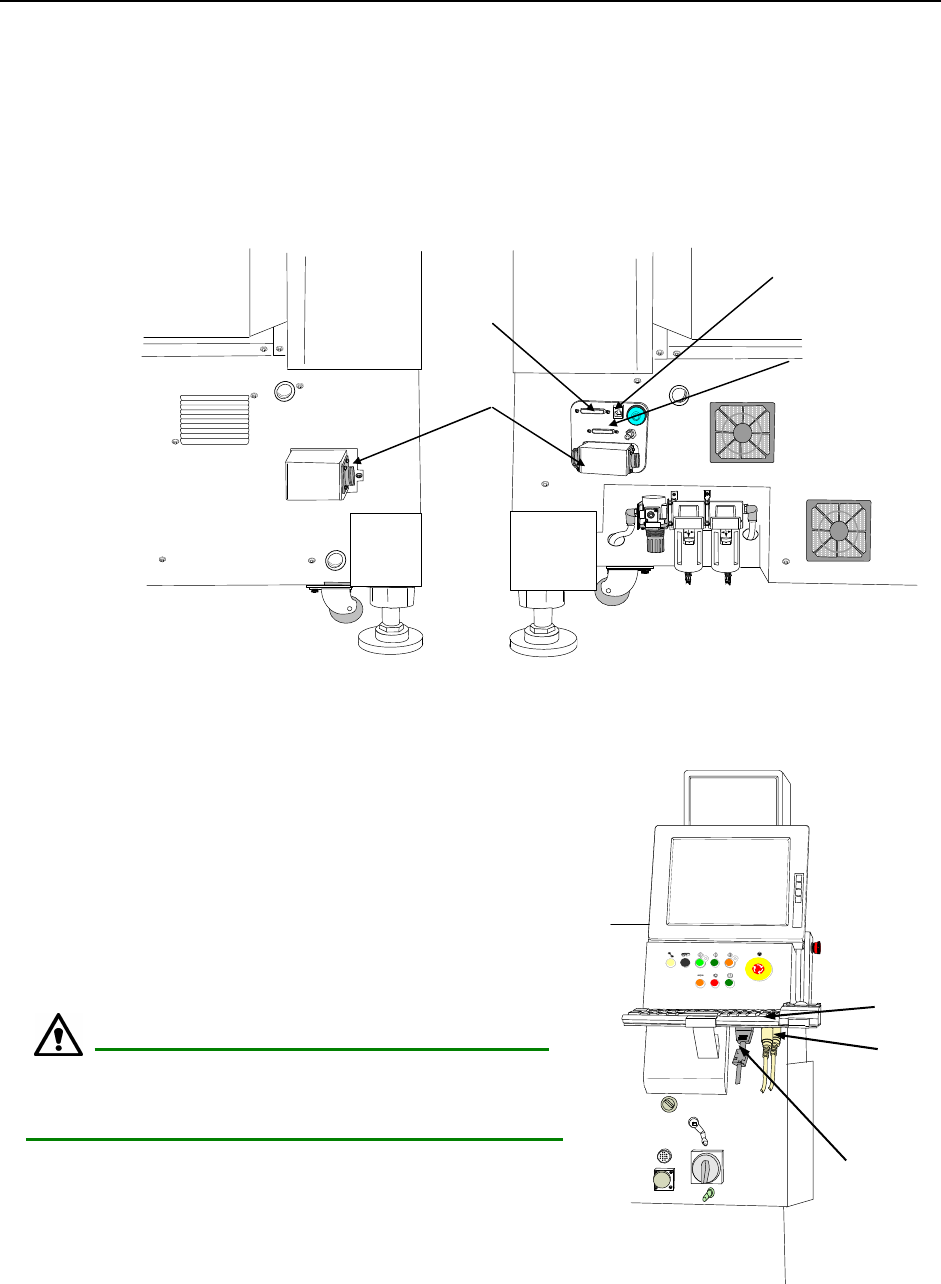

图 1-7-1 主机左面图/右面图
⑥ 为跟踪球接口(9pin)。
⑦ 为键盘接口(5pin)。
⑧ 为手动操作盘(HOD)接口(50pin)。
跟踪球与键盘的接口形状相同。
请勿连接错误，否则机械系统将无法启动。
图 1-7-2 主机正面右侧
⑧
⑦
注意
⑥
1-78
第 1 部 基本编 第 1 章 设备概要
表 1-7-1 主机正面左侧的接口表
信号名称 传送方向 向右传送 信号名称 传送方向 向左传送 使用的接口 No.
1 READY OUT ＋ READY IN ＋
2 READY OUT － READY IN － (GND) AMP
3 BOAD AVAILABLE IN ＋ BOAD AVAILABLE OUT ＋ 202043-1
4 BOAD AVAILABLE IN－(GND) BOAD AVAILABLE OUT －
5 N.C. N.C.
6 N.C. N.C. 电缆侧
7 N.C. N.C. 连接用的插头
8 N.C. N.C. 20604-1
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
表 1-7-2 主机正面右侧的接口表
信号名称 传送方向 向右传送 信号名称 传送方向 向左传送 使用的接口 No.
1 READY IN ＋ READY OUT ＋
2 READY IN － (GND) READY OUT － AMP
3 BOAD AVAILABLE OUT ＋ BOAD AVAILABLE IN ＋ 206043-1
4 BOAD AVAILABLE OUT － BOAD AVAILABLE IN － (GND)
5 N.C. N.C.
6 N.C. N.C. 电缆侧
7 N.C. N.C. 连接用的插头
8 N.C. N.C. 206044-1
9 N.C. N.C.
10 N.C. N.C.
11 N.C. N.C.
12 N.C. N.C.
13 N.C. N.C.
14 N.C. N.C.
1-79
