第 1 部 基本编 第 2 章 生产
1) 对象元件
要在对象元件中选出某些条件一致的元件做检查时, 进行此项设置。
① 全部元件
检查所有的元件数据。
② 薄元件
仅检查高度在设定的“高度”值以下的元件。
③ 指定元件类型
仅检查指定的元件类型。
④ 指定吸嘴使用的元件
仅检查使用指定的吸嘴的元件。
⑤ 激光定中心元件
仅检查进行激光传定心的元件。
⑥ 外形定中心元件
仅检查图像定心的元件。
2) 检查范围
从已经“符合对象条件”的元件中，要缩小范围选出其中“符合特定元件编号”的某些元件
做检查时, 进行此项设置。
① 开始元件编号
指定要开始检查的元件数据编号。
② 结束元件编号
指定要结束检查的元件数据编号。
③ 只限于贴片元件
限定只检查贴片数据中指定的元件数据。
3) 检查
连续检测开始后，立即显示元件尺寸在1mm以下的元件在检测后如何处理的选择画面。请单击
「确定」。
图 2-10-6-3-2 确认元件返还
● 每次废弃
元件进行每次指定的废弃。
● 每次归还
元件返还原来的位置。
● 每次询问
每次检测结束后，询问对1mm以下元件的处理。
2-100
第 1 部 基本编 第 2 章 生产
连续检查中，依次显示连续检查中的元件内容/吸取位置/激光高度状况、内容。

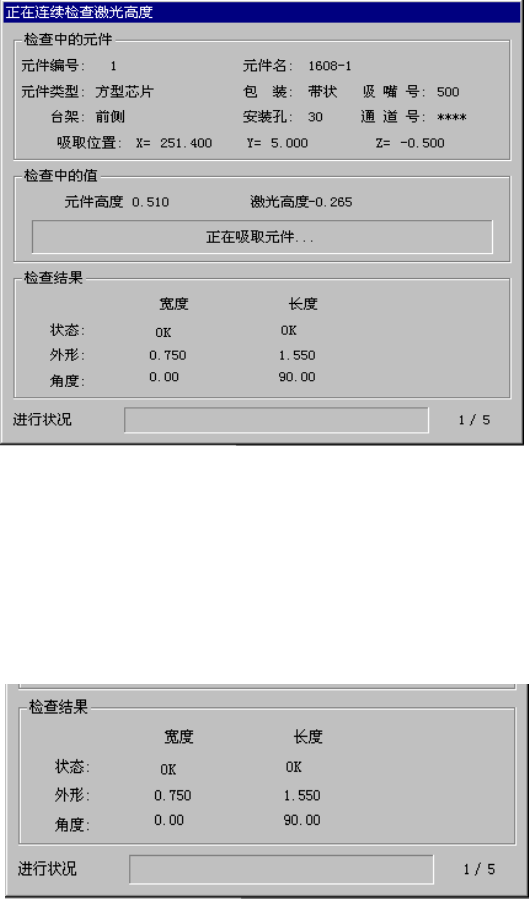

图 2-10-6-3-3 激光高度连续检查
① 检查结果
检查后，显示激光高度检查结果。宽度、长度表示第1次、第2次测量到的元件最小数据。
宽度、长度仅在“状态”为“OK”时有效。
图 2-10-6-3-4 激光高度检查结果
● 状态
OK：定心成功
数字：定心失败（数字是激光状态的编码）
(详见“13-7 激光状态一览”)
● 外形
显示定心成功时激光检测出的宽度。
● 角度
显示定心时的元件角度。
2-101
第 1 部 基本编 第 2 章 生产
② 进展情况
显示当前的进行状况。

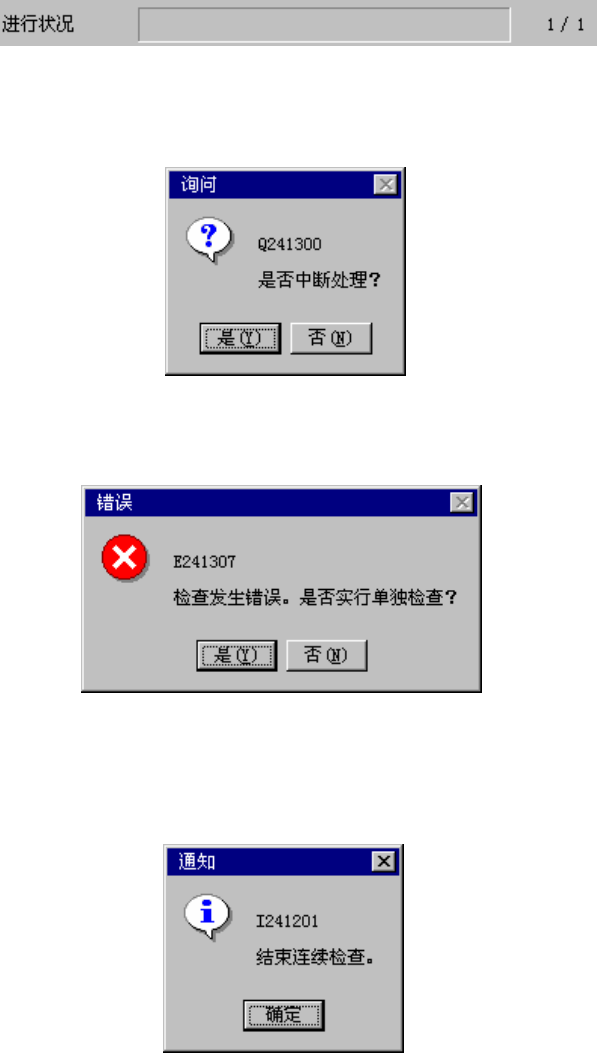

图 2-10-6-3-5 显示进行情况
要强行中止检查时，请按停止按钮。显示如下信息。单击“是”后即可中断检查。
图 2-10-6-3-6 询问是否结束检查
检查结果为“‘OK’以外的错误时”，显示如下询问画面。单击“是”后可进入单独检查模式。
图 2-10-6-3-7 连续检查错误
指定的全部元件检查结束后，显示如下画面。
请单击「确定」。
图 2-10-6-3-8 检查结束
2-102
