第1部 基本篇 第4章 生产程序制作

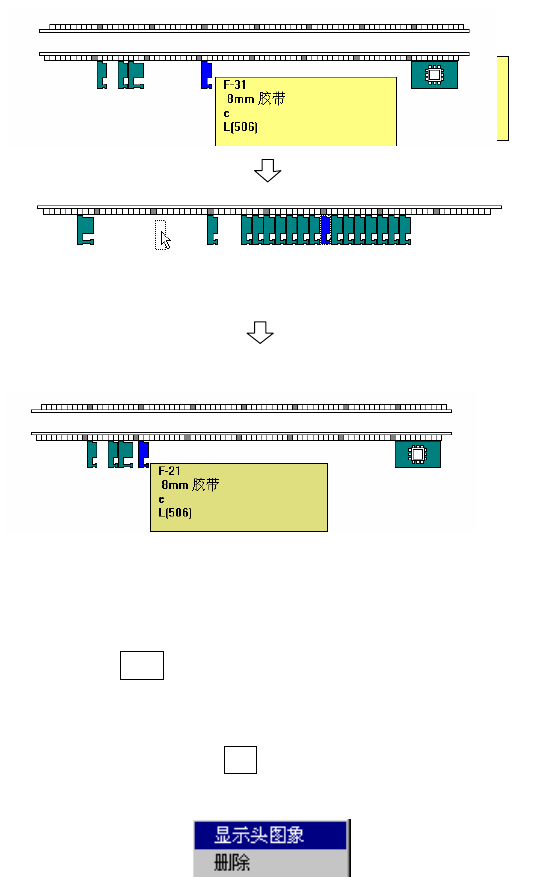

② 移动供料器
选择想移动的供料器后，把它拖曳到目标位置，释放(从按钮上把手放开)，则供料器会移动
到离该位置最近的供料器安装位置。
点击
拖拽
释放
点 击
释 放
图 4-4-2-5-5 供料器的移动 画面例
③ 复制供料器
选择供料器，拖曳时按住CTRL键进行操作，即可复制供料器。
④ 删除供料器
选择供料器，在反色显示状态下，按DEL键，即可删除供料器。或选中供料器，在反色显示状
态下，按跟踪球的右按钮，从显示的菜单中选择删除。
4-129
第1部 基本篇 第4章 生产程序制作
4-130
⑤ 显示贴片头图像
将供料器编排窗口的显示模式变更为贴片头图像显示模式：点击跟踪球右按钮，选中“显
示头图象”。
贴片头图象显示模式为贴片头的间隔图象。将供料器对准贴片头间隔偏排，即可指定为
“同时吸取”。
图 4-4-2-5-6 贴片头图象显示模式显示例
点击跟踪球左按钮，可解除贴片头图象显示模式。
⑥ 映射复制、或位置复制
选择要复制的供料器后，点击跟踪球的右按钮，从显示的菜单中选择
映射复制、或位置复制。
选择前面的供料器时，将复制到后面，选择后面的供料器时把供料器
复制到前面。(托盘元件不能复制)
● 映射复制
将供料器复制到前后孔编号相对的位置。
● 位置复制
将供料器复制到对称的孔配置上,以使前后的统一交换可相互使用。
以线 称制对 复 时
F-79
F-75
R-79R-75
以点称制对复时
F-79
F-75
R-5
R-1
位置复制
映射复制
第1部 基本篇 第4章 生产程序制作
4-5 其他功能
4-5-1 编辑
4-5-1-1 编辑菜单
该功能是制作程序的辅助功能。
图 4-5-1-1 编辑菜单命令
※ 选择范围
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位。
选择范围的方法
鼠标(跟踪球) 拖拽鼠标，被选择行呈反色显示。
键盘
按住“SHIFT”键的同时，按下“↓”或“↑”键，则被选择
的行呈反色显示。
