第1部 基本篇 第4章 生产程序制作
正在执行检查贴片元件高度时
执行中，显示如下检测贴片元件高度对话框。

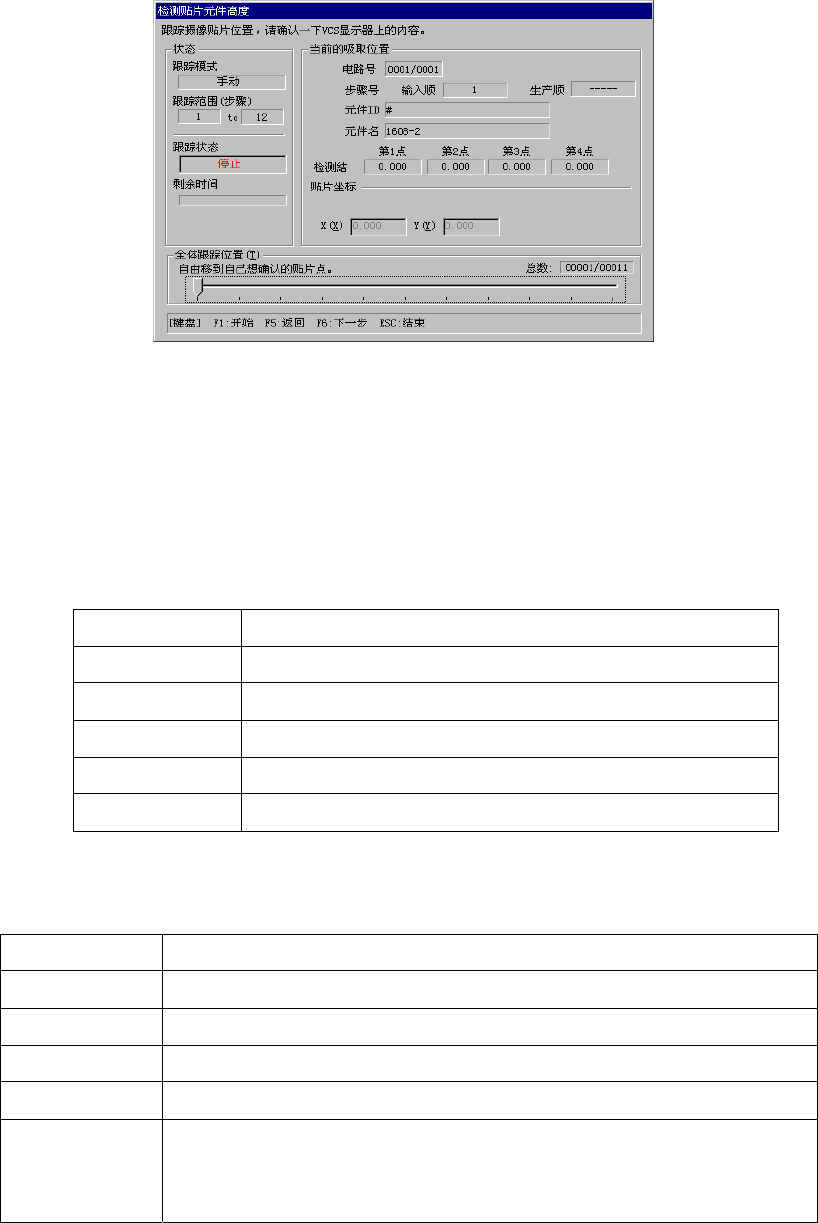

图 4-5-4-3-7-2 检测贴片元件高度对话框
① 状态
[跟踪模式]
显示在跟踪方法中所设置的[手动]或[自动]。
[跟踪范围]
如果是全部数据时，则显示最初和最后步骤号。变更跟踪范围后，显示该号码。
[跟踪状态] 跟踪状态如下表所示。
显示 状态
运行中 表示轴正在移动。
暂停 表示在自动跟踪中暂停。
停止 表示手动跟踪或接到了停止指令而处于停止状态。
轴退避中 表示轴正在移动到安全位置。
标记识别中 表示正在识别 IC 标记。
[剩余时间]
用进展条的形式显示在自动跟踪中的暂停剩余时间。
② 当前的吸取位置显示如下表的项目。
项目 内容
电路号 检查中的电路 / 电路总数
步骤号 检查中的贴片数据号
元件 ID 检查中的元件 ID
元件名 检查中的元件名称
检查结果 通过 HMS 测量的结果（最多 4 个点）。
如果测量值在判定值以内则用黑字显示测量结果，在判定值以外则用
红字显示。如果不能取得测量值则用红色“----”显示测量结果。
4-212
第1部 基本篇 第4章 生产程序制作
③ 贴片坐标
是正在测量元件高度的元件的贴片坐标。
④全体跟踪位置
随着检查位置的前进而一格一格地前进。在停止状态时，可以自由地移动此滑动条跳回到前面
或跳到后面。

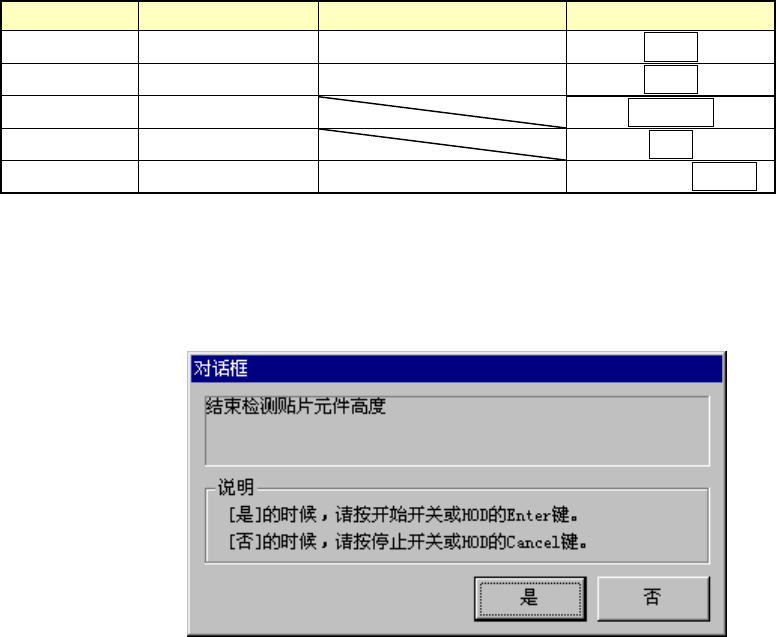

检查时的操作
在执行时可以用如下的键 / 开关来控制操作。
操作 键盘 操作面板 HOD
开始检查 F1 <START>开关 ENTER
停止检查 F2 <STOP>开关 PAUSE
向前点移动 F5 PREVIOUS
向后点移动 F6 NEXT
结束 在停止时按 ESC 在停止时按<STOP>开关 在停止时按 CANCEL
* : 在向前点或向后点移动时，如果之前或之后的点没有数据，则显示为错误。
* : 通过上述操作结束时显示如下对话框。
4-213
第1部 基本篇 第4章 生产程序制作
4-5-4-3-8 检查负荷
检查负荷的概要流程图如下所示。
开始检测负荷
图 4-5-4-8-1 负荷检测流程图
负荷检测的检测方式
使用元件数据中设置的值，不吸取元件，而在测力器上进行吸取及贴片操作。
从而确认操作时的负荷。
关于检测负荷时的各种操作
可在“检测条件”中选择检测时使用的贴片头。
执行检测
（
对话框
）
负荷检测
显示结果
（对话框）
执行检测
负荷检测结束
4-214
