第1部 基本篇 第4章 生产程序制作
4-5-4-4-2 标记类：送料器台架架(前面/后面)
识别送料器台架标记，储存识别坐标的实测值。该实测值将在贴片数据示教时的坐标修正中
得到反映。
从菜单栏中选择“机器操作”/“确认”/“标记类”/“送料器台架”，显示确认画面。识别
前面送料器台架标记时，请选择“前面”，识别后面送料器台架时，请选择“后面”。
图 4-5-4-4-2-1 确认识别送料器台架
送料器台架标记识别失败时显示如下的对话框。此时，不会储存识别结果。请选择：以后什
么时候进行标记识别。
图 4-5-4-4-2-2 台架标记识别错误
4-221
第1部 基本篇 第4章 生产程序制作
4-5-4-4-3 坐标类：贴片位置
通过摄像机跟踪
贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进行修正。
<贴片位置跟踪的流程>
用监视器
目视检查
用 HOD 进行示教
各坐标的修正
选择
执行
向各贴片数据坐标移动
反映各坐标的修正
执行贴片位置
摄像跟踪
贴片位置摄像跟踪
的条件设置
机器操作菜单
贴片位置
4-222
第1部 基本篇 第4章 生产程序制作
1) 设置条件
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“贴片位置”，显示如下画面。

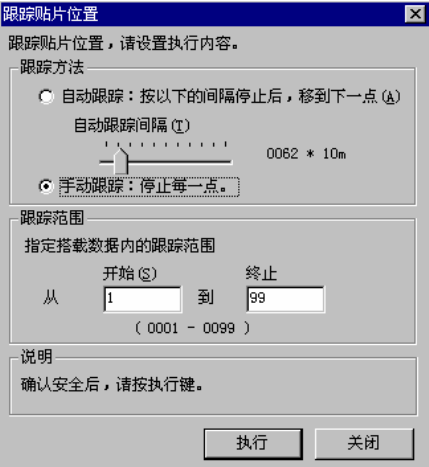

图 4-5-4-4-3-1 贴片坐标位置摄像机跟踪
① 跟踪方法（传送方法）
(1) 自动传送（自动跟踪）
以一定的间隔，依次用摄像机捕获贴片位置。停止时间过了“自动传送间隔”设置的时间
后，移动到下一点。
●自动传送间隔：调整停止间隔。可设置的范围为0.01秒～5秒。
(2) 手动传送（手动跟踪）
按下HOD的“NEXT”键或<START>开关，移动到下一点。
② 跟踪范围
输入跟踪范围：从贴片数据的第几点到第几点为跟踪范围。默认值为对所有贴片点进行跟
踪。
进行了所有跟踪条件的设置，准备完成后，按下<开始>按钮或“执行”。
按下“关闭”，返回原来的画面。
