第1部 基本篇 第4章 生产程序制作
检测负荷的操作
●检测负荷操作
选择“检测负荷”后，显示如下对话框。

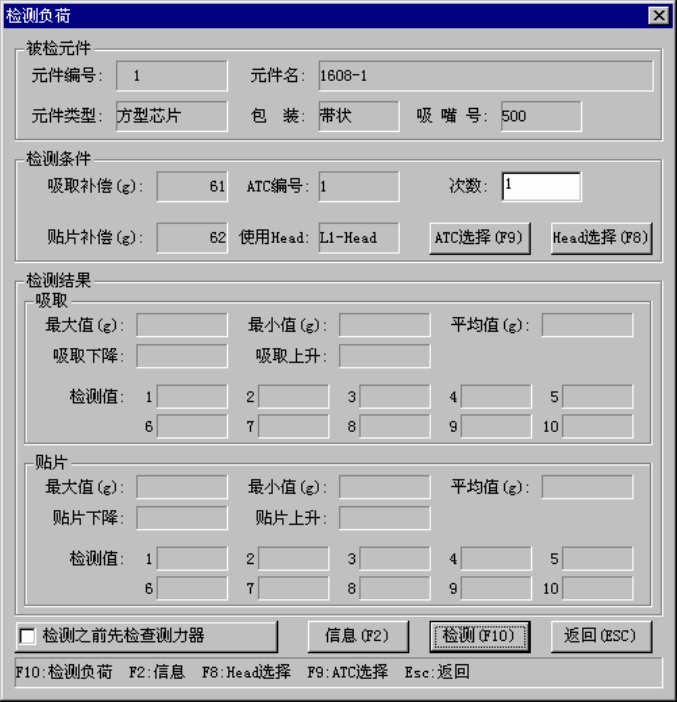

图 4-5-4-3-8-2 检测负荷对话框
① 被检元件
显示要进行负荷检测的元件内容。
② 检测条件
显示要进行负荷检测的检测条件。
[吸取补偿（ｇ）]
显示吸取补偿量。控制方式为行程时，从吸取补偿量及使用的贴片头计算出理论值并显
示负荷。
[贴片补偿（ｇ）]
显示贴片补偿量。控制方式为行程时，从贴片补偿量及使用的贴片头计算出理论值并显
示负荷。
[次数]
设置进行负荷检测的次数（1～10）。
[使用 Head]
显示检测负荷所使用的贴片头。可以按下“Head 选择”按钮选择其他贴片头。
4-215
第1部 基本篇 第4章 生产程序制作
[Head 选择]
显示如下“Head 选择”对话框。在“Head 选择”对话框中可以选择检查使用的贴片头。
[ATC 编号]
显示使用的 ATC 编号。
按下[ATC 选择]按钮，则显示[ATC 选择]对话框，可以选择其他 ATC 里要使用的吸嘴。
[ATC 选择]
在 ATC 选择对话框中，可以选择在检查中所使用的 ATC。
补偿量的控制方式为行程时，可以选择所有要使用的吸嘴。
当为[负荷]时，可以选择 ATC 吸嘴分配时负荷检查为 OK 的吸嘴。

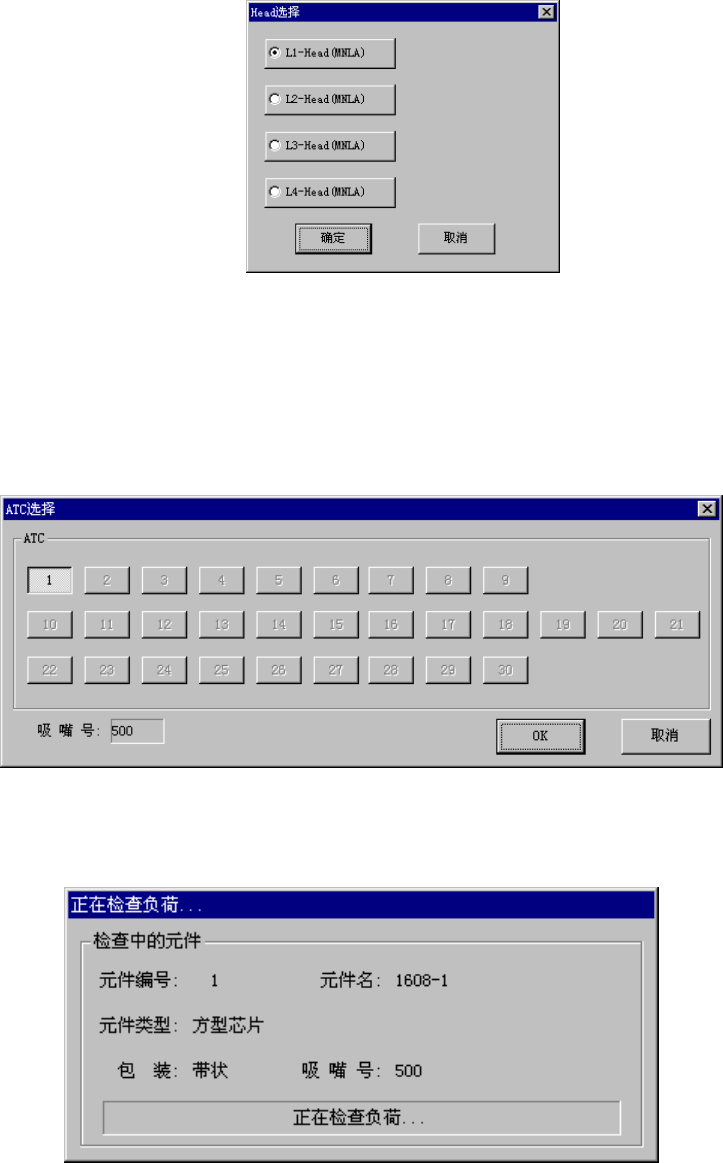

图 4-5-4-3-8-3 ATC 选择
● 正在检查负荷画面
检查负荷时显示如下对话框。
显示进行检查的元件内容及各项执行的处理内容。
图 4-5-4-3-8-4 正在检查负荷
4-216
第1部 基本篇 第4章 生产程序制作
① 负荷检测结果
检测后，吸取及贴片的检测结果显示在“检测结果”中。
图 4-5-4-3-8-5 负荷检测结果
项目 内容
最大值(g) 显示检测值的最大值
｡
最小值(g) 显示检测值的最小值
｡
平均值(g) 显示检测值的平均值
｡
下降速度 显示 Z 轴的
｡
下降速度
上升速度 显示 Z 轴的上升
｡
速度
检测值(1～10) 显示检测值
｡
[检测]按钮
执行负荷检测。
[返回]按钮
退出负荷检测，返回原来的画面。
[信息]按钮
显示检测值的图像显示等详细信息。
[检测之前先检查测力器]
在执行检测前，先进行测力器的自检。当测力器有异常时，则不应执行检测。
