第 1 部 基本编 第 1 章 设备概要
1-2-8 OCC的构成
摄像机检测出基板标记的位置，并自动进行校正。标准设备配备有同轴反射照明与偏光过滤器。
① CCD 摄像机
② OCC 镜头
③ OCC 照明部装置
②
①
④ 偏光过滤器
⑤ 照明 LED 基板
③
垂直照明
角度照明
4
5
图 1-2-8 OCC 各部位名称
1-13
第 1 部 基本编 第 1 章 设备概要
1-2-9 VCS的构造
通过综合进行反射/透射照明、立体可动照明、同轴反射照明识别元件，进行QFP、BGA、
GSP、连接器等贴片。
①
③
②
④
⑦
⑥
⑤
图 1-2-9 VCS
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ 高分辨率VCS(标准：27mm)
⑥ 高分辨率VCSⅡ (选购件：10mm)
⑦ 汽缸(仅在选购时增加)
1-14
第 1 部 基本编 第 1 章 设备概要
1-2-10 HMS

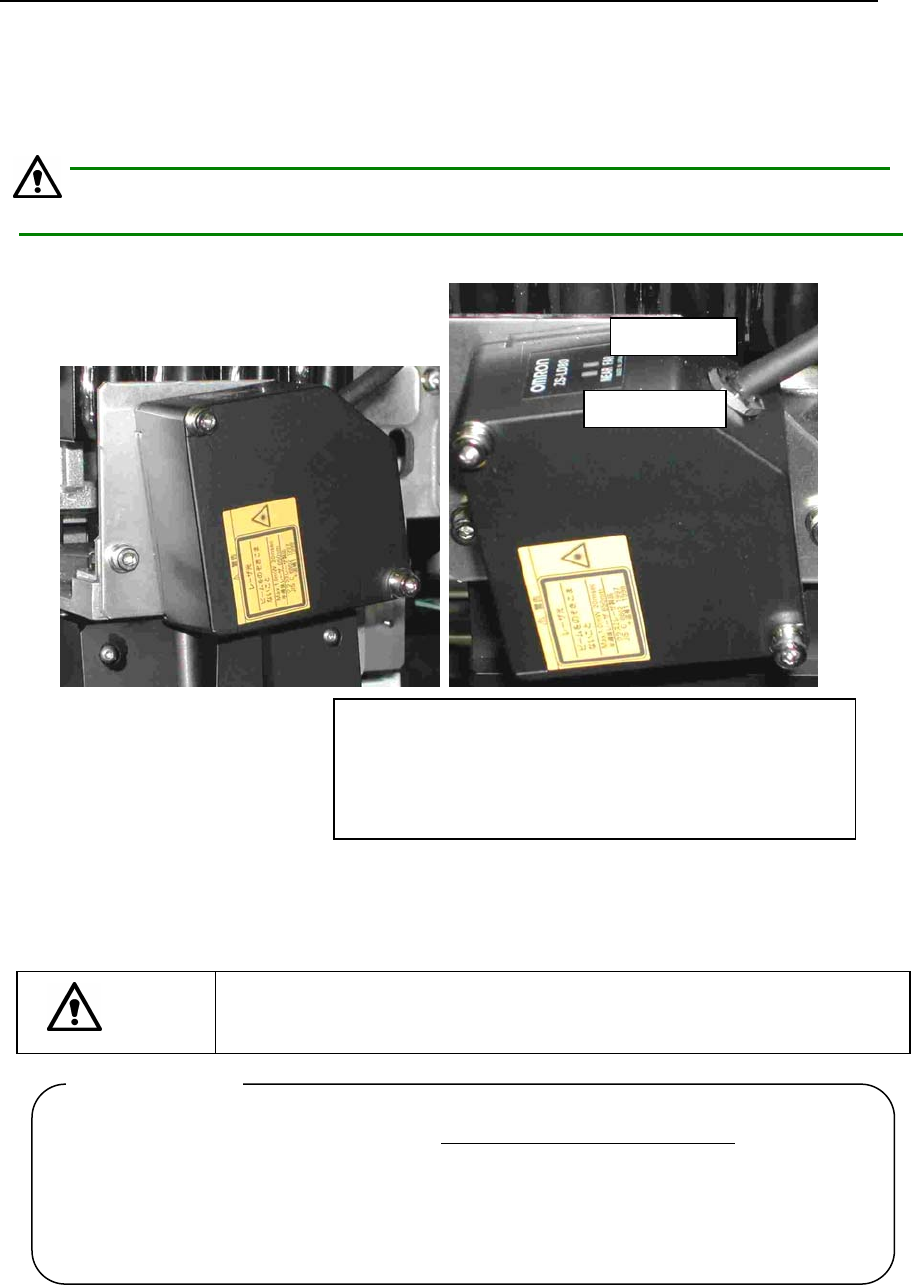

HMS(高度测量装置)是用于测量送料器吸取位置等元件高度的系统。
此系统由实际装备在贴装头上的高度变化传感器（传感器部分与功放部分）和控制此传感
器的 HMS 基板构成。
传感器功率放大部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。
注意
ＦＡＲ灯
ＮＥＡＲ
灯
NEAR
灯
NEAR/FAR 两灯不亮：测量范围外
FAR 点亮： 测量范围内远距离一侧
NEAR 点亮： 测量范围内近距离一侧
NEAR/FAR 两灯亮： 测量中心距离±1ｍｍ
距离显示灯 点亮状态
◆HMS符合JIS C6802 激光安全规格 2 级标准。
请按照本手册指示安全地使用。
注意
高度传感器使用的激光会发出可见激光束。 切勿直视光束，也不要去触摸。
・
测试对象的材料 形状属于下列情况时，有可能无法测试或显示不出精度，敬请注意。
透明材料、反射率过小的材料、比焦点直径小的对象物
弯曲率大、倾斜度大等元件等
此外，有些倾斜元件，因其表面状态有可能无法测试。
关于测试对象
