第 1 部 基本编 第 2 章 生产
2-10-2 操作选项
仅显示主画面的“选项”/“操作选项”中有关生产的项目。
不论从“生产”画面或“选项”画面进行设置，都可得到同样的结果。
详细情况请参见“第7章 操作选项”。
2-74
第 1 部 基本编 第 2 章 生产

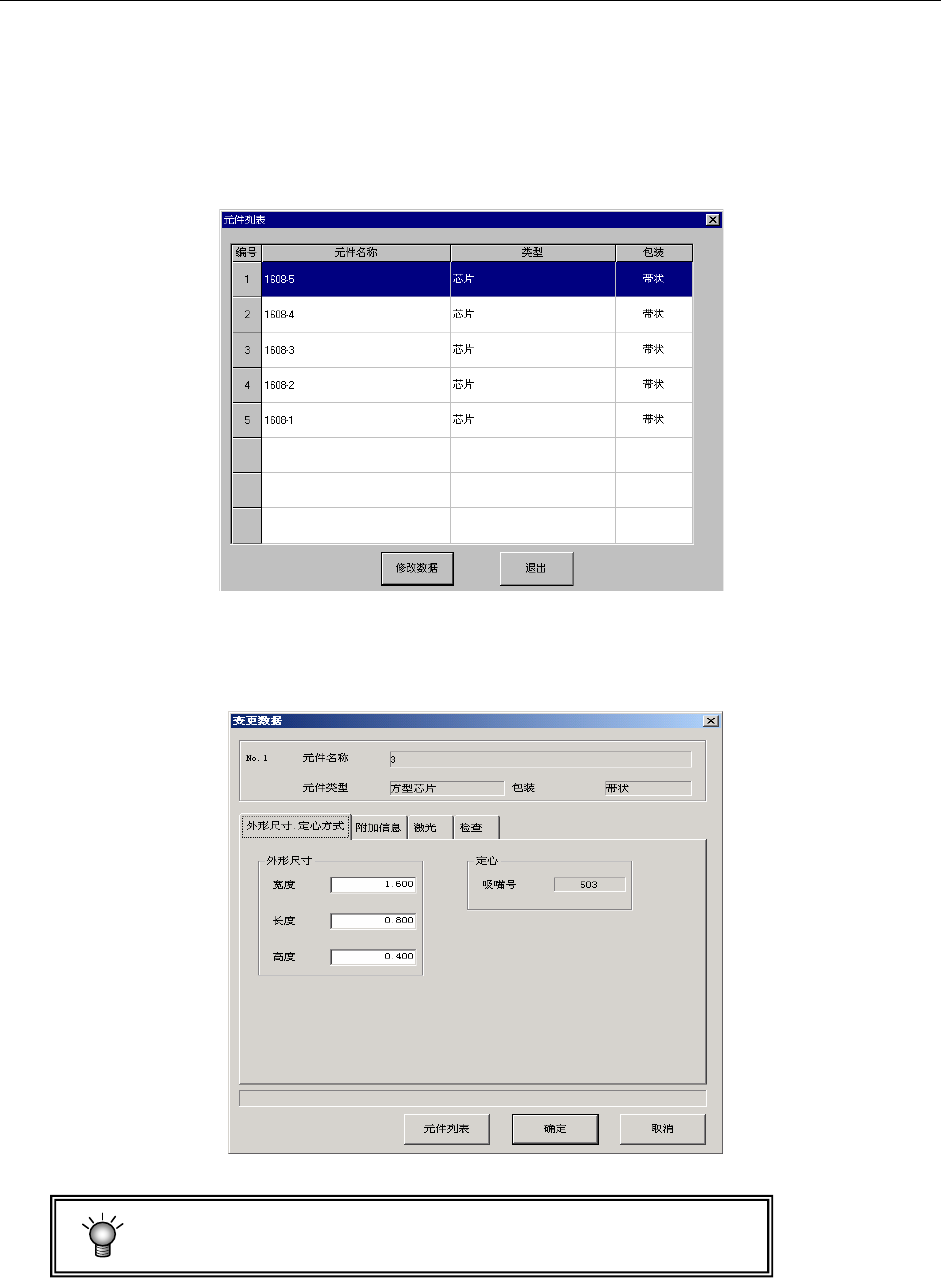

2-10-3 修改数据
生产中，如果发生了激光识别错误等情况，可在生产画面中修改“激光高度”等的“元件数
据”，进行再检查。
在菜单栏中选择“工具”/“变更数据”后，显示如下元件列表画面。
选择需要修改的元件数据，单击“修改数据”。
图 2-10-3-1 元件列表
显示如下的元件数据编辑画面。
请校正被认为是错误原因的项目，并单击“确定”。
图 2-10-3-2 修改数据
元件数据内容中供料器种类等部分的信息，不能变更。
2-75
第 1 部 基本编 第 2 章 生产

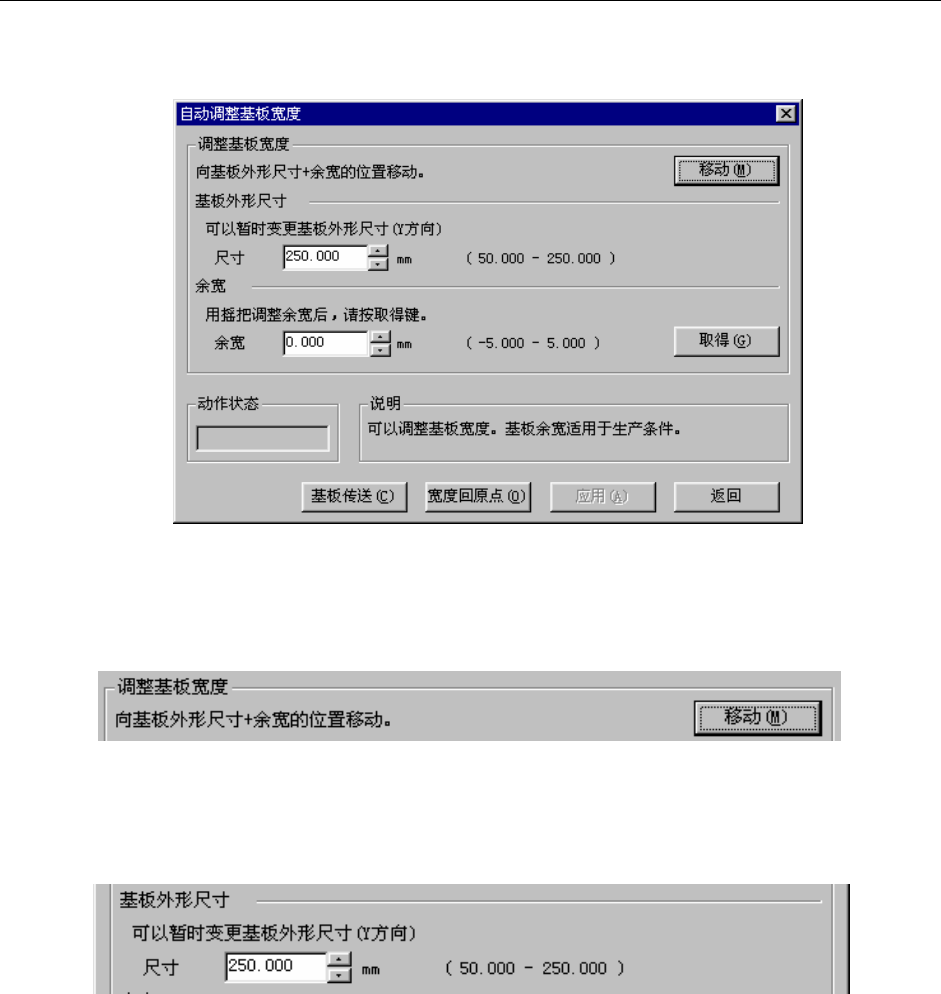

2-10-4 自动调整基板宽度
可自动调整基板宽度。
选择“菜单”/“自动调整基板宽度”后，显示如下的画面。
图 2-10-4-1 自动调整基板宽度
1) 移动基板宽度
移动传送宽度，对准基板外形尺寸＋余宽的宽度后，运行时的传送宽度可适用如下设定值。
图 2-10-4-2
2) 基板外形尺寸
用旋转按钮或输入数值设置基板外形尺寸。默认值用基板数据的基板外形尺寸(Y)代入。
图 2-10-4-3
2-76
