第1部 基本篇 第4章 生产程序制作
4-5-4 机器操作
进行使主体实际动作的各种操作。菜单项目根据各种操作而不同。
图 4-5-4-1 机器操作的选择画面
以下显示各菜单项目的子菜单及功能概要。
菜单项目 子菜单 1 子菜单 2 概要
基板搬入
基板搬出
将基板搬入或搬出主机。 传送
自动基板宽度调整 调整基板宽度
单独
连续
检测元件数据的各详细值。
检测
贴片基板面高度
测量贴片数据的贴片基板面高度。
图像识别
检查是否为可进行图像识别的数据。
共面性检查 检查是否为可进行共面性检测的数
据。
检查速度功能 进行模拟生产, 确认运行中的 XY
θ
偏移量。
贴片元件高度 检查贴片数据的贴片元件高度。
检查
检查负荷 检查负荷的设置状态。
BOC 确认 BOC 标记识别及储存实测值。 标记类
供料器台(正面/
背面)
确认台架标记识别及储存实测值。
贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
确认
坐标类
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
示教 示教元件 测量球元件的数据。
4-172
第1部 基本篇 第4章 生产程序制作
4-5-4-1 传送
4-5-4-1-1 基板搬入/基板搬出
进行基板的搬入及搬出。
当安全盖打开时，选择菜单后，为了将轴移动到等待位置，显示如下信息。
确认安全后，请按下“继续”。

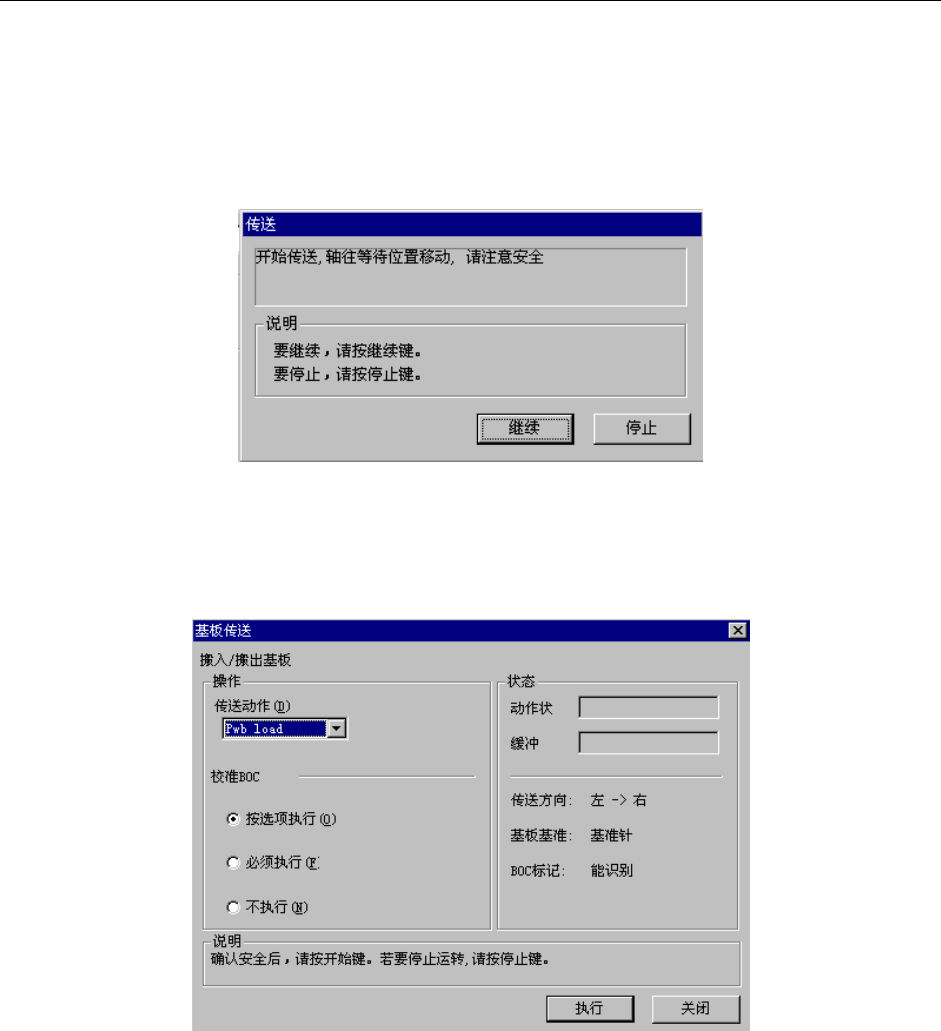

图 4-5-4-1-1-1 确认安全
将轴移动到安全位置后，显示如下的基板传送画面。
图 4-5-4-1-1-2 基板传送
·按<START>开关或“执行”进行传送。
·结束操作时，请按“关闭”。
·在传送过程中因某种原因想取消操作时，可以按<STOP>开关停止。
4-173
第1部 基本篇 第4章 生产程序制作

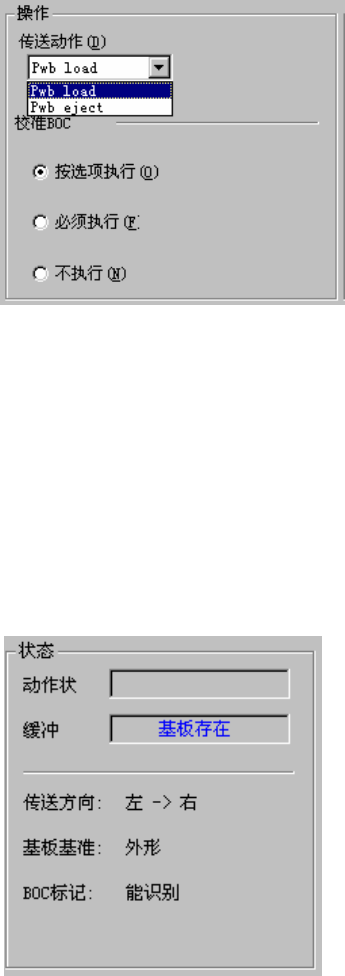

1) 操作
① 传送动作
从列表中选择搬入或搬出基板。
② 校准BOC
选择是否在搬入基板后马上进行BOC校准。选择“按选项执行”后，则适用操作选项设定
的示教项目设定。
2) 状态
依次显示当前的基板传送内容及动作状况。
4-174
