第1部 基本篇 第4章 生产程序制作 4-3-7-2-15 明暗校正 设置外形识别元件识别时的临界值(阈值)。 初始值设为“0”， 未正常进行识别时，请在“-127～127”之间进行调整。 元件发暗而导致识别错误时，请降低数值(将全体调亮)，背景(引脚·球以外的部分)能看清 时，请升高数值(将全体调暗)进行调整。 4-3-7-2-16 定心方式 选择外形识别元件的高精度矩形元件的定心方法。 识别种类限于 “４边 （高精度矩形元件） ” …
第1部 基本篇 第4章 生产程序制作
表 4-3-7-2-14-2 引脚数设置范围列表
引脚数输入范围
元件种类 识别图案
左上角 右上角 左下角 右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
※引脚数在 2 根以下时有时识别精度会降低。

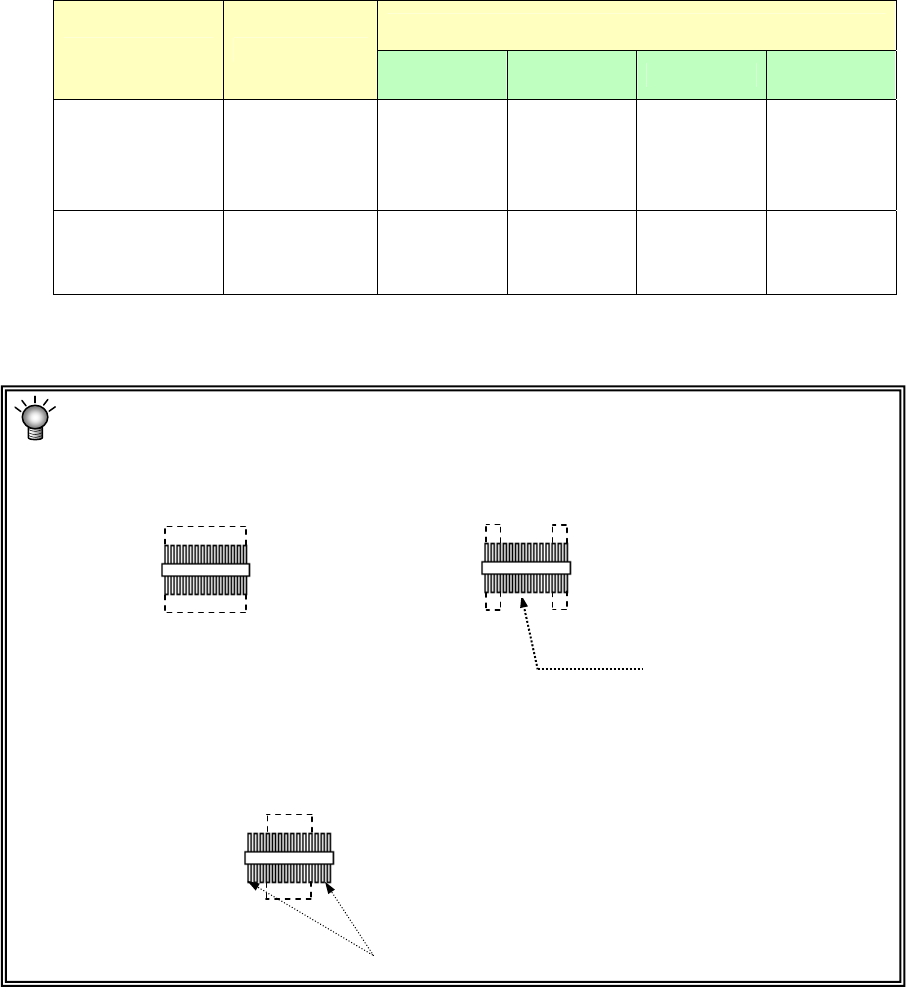

<引脚识别图案的含义及图形>
● 仅两端引脚：只识别指定的两端引脚根数
● 除两端引脚外：以指定的两端引脚根数以外的引脚为识别对象
※4-7-3-5)下、右、上、左请输入作为识别对象的引脚根数。(不包括除去的引脚数)
● 全引脚识别：全部引脚为识别对象
识别
识别
不
识
别内侧引脚
识别 识别
识别 识别
不
识
别外侧引脚
识别
识别
4-100
第1部 基本篇 第4章 生产程序制作
4-3-7-2-15 明暗校正
设置外形识别元件识别时的临界值(阈值)。
初始值设为“0”， 未正常进行识别时，请在“-127～127”之间进行调整。
元件发暗而导致识别错误时，请降低数值(将全体调亮)，背景(引脚·球以外的部分)能看清
时，请升高数值(将全体调暗)进行调整。
4-3-7-2-16 定心方式
选择外形识别元件的高精度矩形元件的定心方法。识别种类限于“４边（高精度矩形元件）”
时才可输入。识别时的外形检测方法有所不同。默认值为４边。
表 4-3-7-2-16-1 定心方式：弹出菜单选项
4 边 识别裸芯片用
重心 原有识别方法
4-101
第1部 基本篇 第4章 生产程序制作

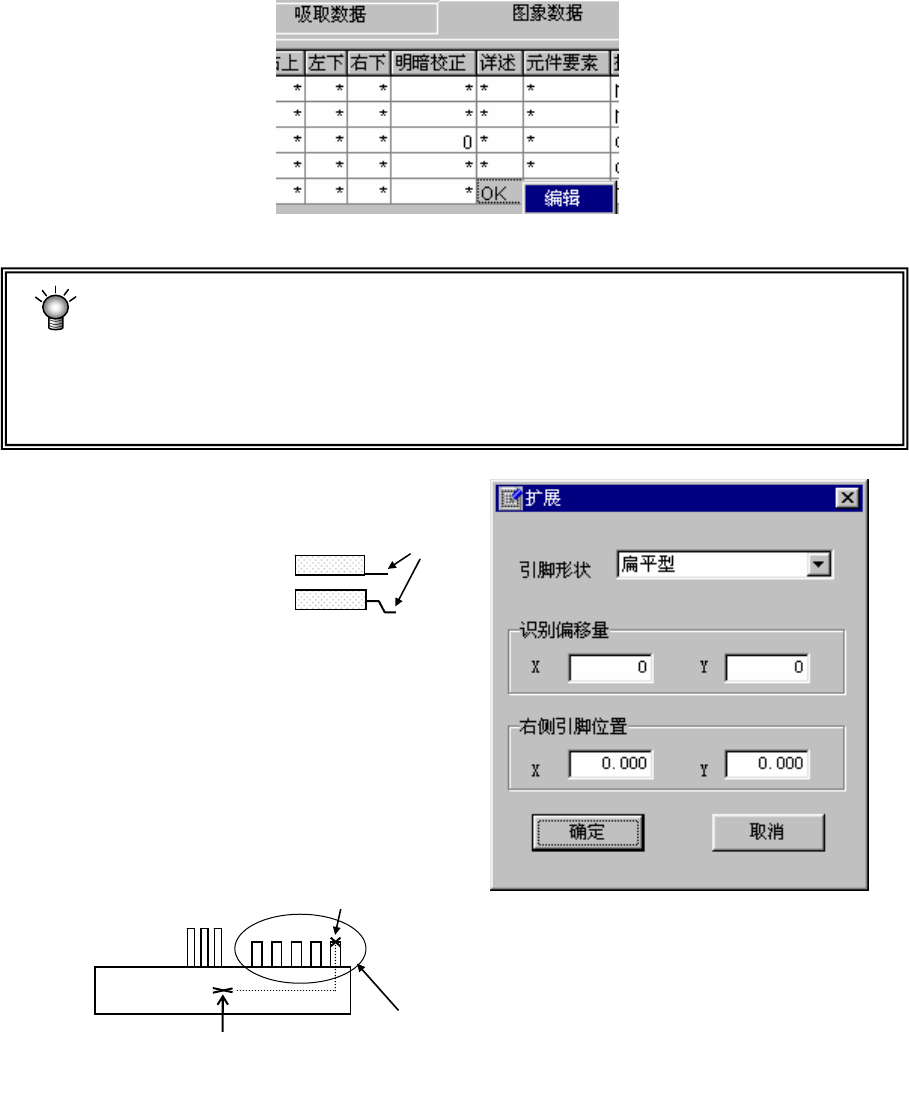

4-3-7-2-17 扩展(仅限于扩展引脚连接器元件)
设置扩展引脚连接器元件的信息。单击右键或按[F2]可进行编辑。
图 4-3-7-2-17-1 列表画面中的扩展 菜单
※ 扩展引脚连接器：是指单向引脚连接器元件的扩展版上，在同一边上存在不同引脚
间距及不同引脚宽度的单向引脚连接器。此时，通过仅识别某一部分的引脚使元件
的识别成为可能。识别方法是指定某个存在同一间距、同一宽度的引脚区域(1 部分)，
使其仅识别该部分引脚来进行定位。其条件是在指定识别的引脚间距的 2 倍以内没
有其他引脚。
元件识别中心位置
引脚右端位置
进行识别的引脚组
引脚
● 引脚右端位置：输入从元件识别中心位置
(VCS 的中心位置)到进行识别的引脚组的右
端引脚的顶端中心位置的距离。
● 识别中心偏移：显示在“元件数据”的“识
别中心偏移”中所设定的值。在该画面中不
能变更。
◇鸥翼型 ⇒
◇扁平型 ⇒
● 引脚形状：从扁平形和鸥翼形中选择。
4-102
