第1部基本篇第2章生产

2-7-1-2 调整传送导轨宽度

1) 手动宽度调整(标准)方法

<步骤>

1. 请调整传送的宽度。

在调整杆

上安装手柄

，将传送的宽度调整至基板能顺利通过的宽度(“基板宽度+0.

5mm～1mm”)。

2. 确认整个传送导轨范围内基板都能顺利通过。

3. 调整完成后，卸下手柄。

2) 自动宽度调整(AWC、选购件)方法

打开生产程序文件，在“基版宽度自动调整”（AWC,选项）画面上调整传送导轨宽度。这里说

明从下图“生产”-“传送·I/O 状态”画面上进行调整的方法。

<“传送状态（输入/输出）画面上的调整方法>

1. 请启动“生产”。

2. 在菜单栏点击“窗口”-“传送状态（输入/输出）”

图 2-7-1-2-1 传送·I/O 状态

2-25

第1部基本篇第2章生产

3.请对好传送宽度尺寸。

选择画面右下角的“自动调整基板宽度”，即可显出“自动调整基板宽度”画面。

按以下说明点击“移动”按钮后，搬送功能随之启动。因此，点击之

前，务必确认传送活动区域没有妨碍物体。

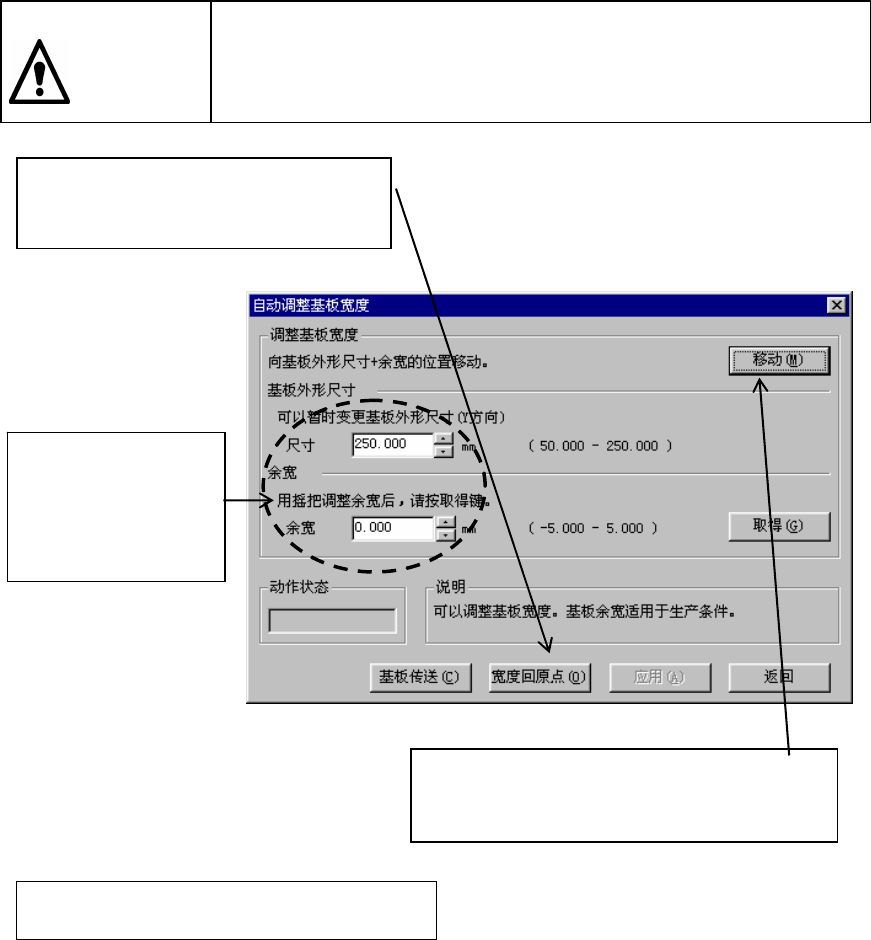

图 2-7-1-2-2 基板宽度的自动调整（AWC，选项）

注意

①点击“宽度返回原点”，使

“基板宽度自动调整“返回原点。

②输入“尺寸、“余宽”。

（“余宽”幅度大约

+0.5mm〜1mm。）

③请点击“移动”，调整宽度。

马达随之启动，进行宽度调整。

④确认传送运行是否顺畅。

2-26

第1部基本篇第2章生产

2-7-1-3 销基准的调整方法

定心销包括“基准销”和“从动销”，基板停止侧的销为基准销。

基准销和从动销的调整方法相同，但调整基准销后，需要重新设置“机器设置”，(设置方法请

参见“第8章 8-5-3 基准销的位置”)。

一般的基板，其端点到基准销中心的距离 X、Y 都是 5mm。因此，要调整时只

把从动销向 X 方向移动就可。

<步骤>

1.启动生产。

① 点击菜单栏上的“窗口”，再选择“传送·搬入/搬出状态”。

② 在传送“个别控制”上，按“个别控制”按钮。

随之出现下列“个别控制”画面。

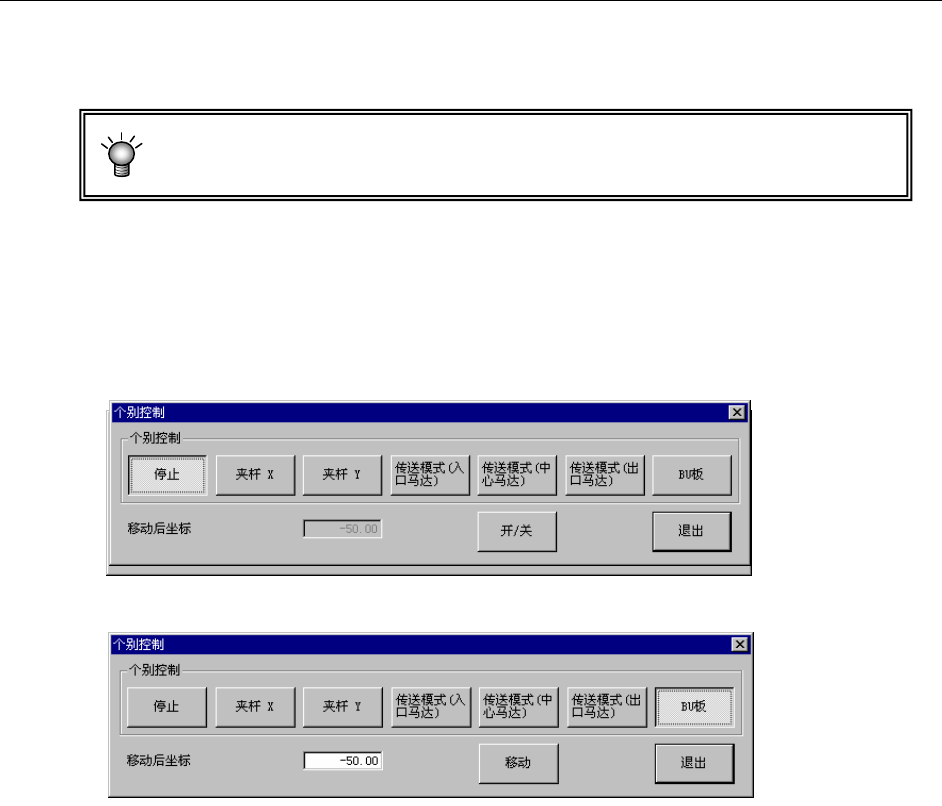

图 2-7-1-3-1 个别控制画面

图 2-7-1-3-2 个别控制画面(支撑台)

* “个别控制”的操作方法如下:

① 从“个别控制”项目中，选择移动部位。

② 使用“ON/OF”按钮，通过反复 on/off 操作，调整部位。

* 在 “个别控制”项目选择“支撑台”时，还可指定“移动后坐标”（支撑台上升时的高度）。

2-27
