第 1 部 基本编 第 1 章 设备概要
1-2-12 X,Y,Z,
θ
轴说明
本装置对下列4个轴（X、Y、Z、
θ）
进行数控。
(1)X、Y 轴
装置的左右方向为X，前后方向为Y，以0.001mm为单位，显示为X＝○○○.○○○mm，Y
＝○○○.○○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系将自动变更，因
此无需刻意分开使用。
(2) Z 轴
显示高度，以0.001mm为单位，表示为Z＝○○.○○○mm。加紧基板时基板上底面(不使
用夹具)为0，上升方向为＋。
(3) θ轴
显示贴片头的旋转角度，以0.01°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
Ｘ轴
Ｙ轴
θ+
OCC-R
R1 吸嘴轴
L4 吸嘴轴
L3 吸嘴轴
L2 吸嘴轴
L1 吸嘴轴
MNLA 贴片头
Ｙ+
Ｘ+
Ｚ+
FMLA 贴片头
OCC-L

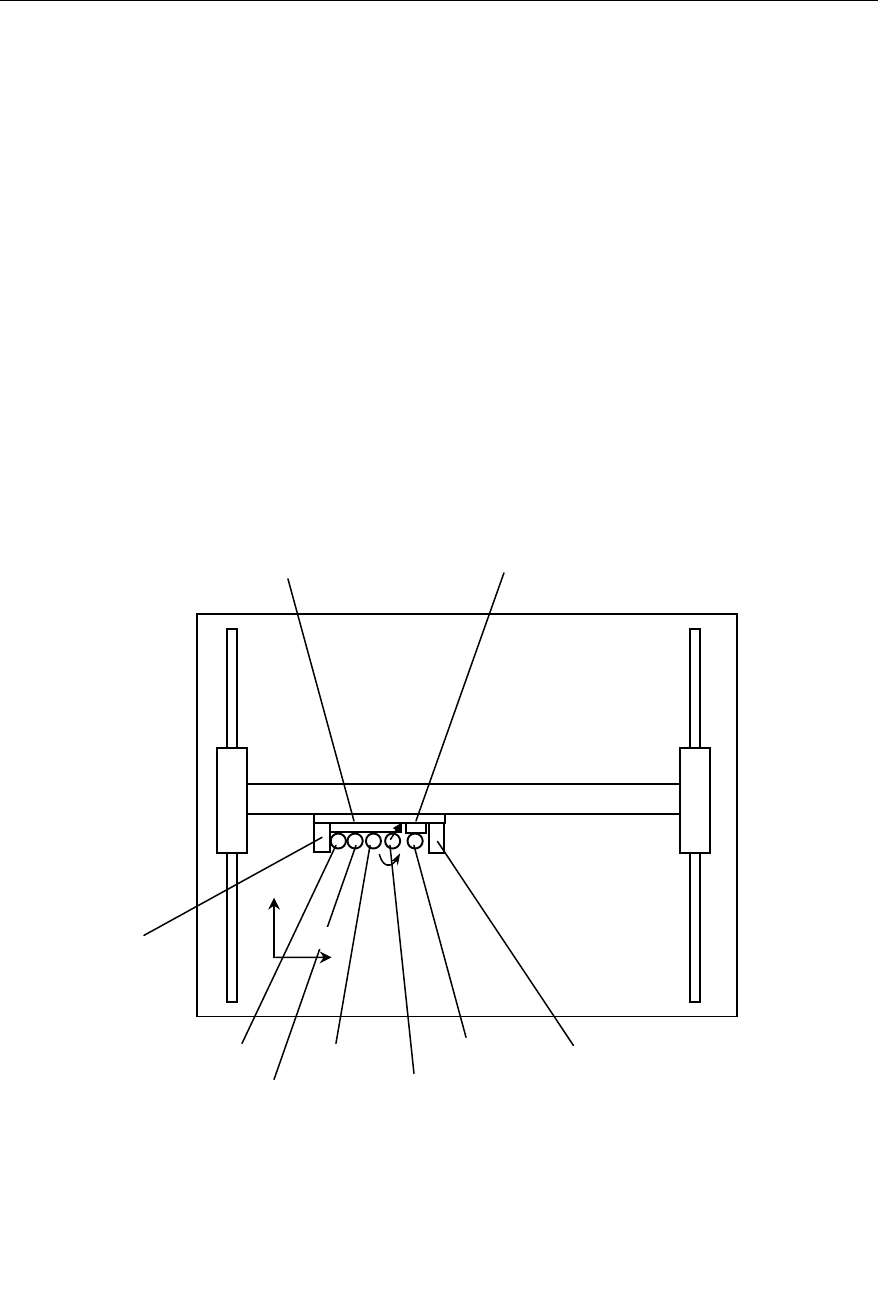

图 1-2-11 轴说明图
有“”标记的元件只在右贴片头选购项贴片。
1-21
第 1 部 基本编 第 1 章 设备概要
1-22
1-2-13 操作画面
可在设备主机上的操作面板上对设备进行控制。
１ ３ ５
２ ４ ６
７
１
３
４
５
６
１
７

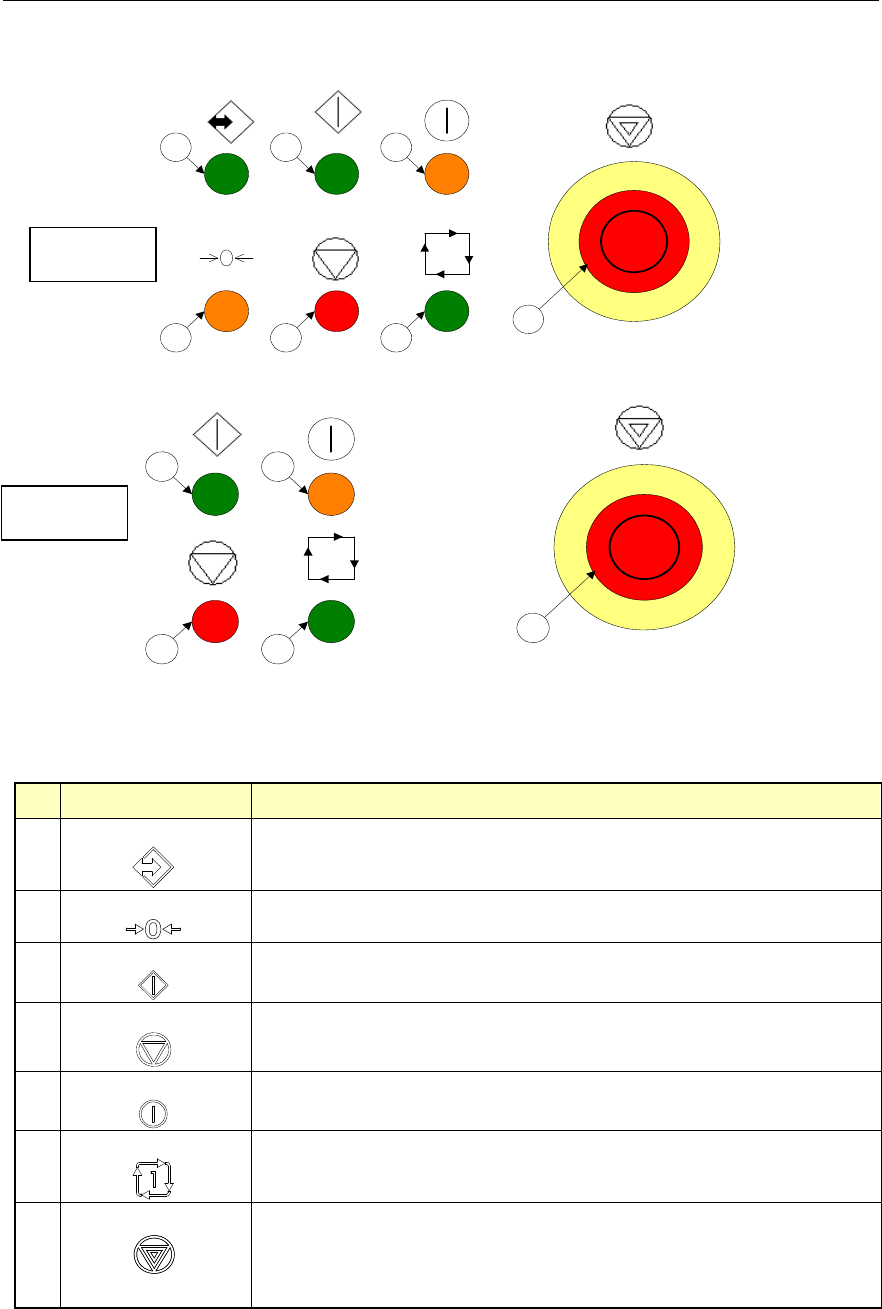

图 1-2-12 操作面板概略图
表 1-2-4 按钮功能概要
No 按钮名称 功 能
1
ONLINE
要使设备、HLC 进入在线状态(联机状态)时，请按此按钮。
在线状态时按钮灯亮。
2
ORIGIN
要使所有轴都返回原点时，按此按钮。
3
START
开始进行生产、或进行模拟生产时，按此按钮。
4
PAUSE，STOP
结束生产、或结束模拟生产时，按此按钮。按一次为暂停，再按一次为
结束。
5
SERVO FREE
使伺服马达（Ｘ轴，Ｙ轴，Ｚ轴，
θ
轴）进入 FREE 状态时使用。
马达 FREE 状态时按钮亮灯。再按一次，马达历磁。
6
SINGLE CYCLE
生产完 1 个基板即结束生产时，按此按钮。再按一次，即解除此种模式。
7
EMERGENCY
紧急停机使用的按钮。当设备运行异常、或可能发生人身安全事故、需
要紧急停机时，按此按钮可瞬间停止。按下后，马达和其他驱动部立即
全部停止运行，红色信号灯点亮。
要解除紧急状态时，请向箭头方向拧转按钮。
前
后
第 1 部 基本编 第 1 章 设备概要
1-2-14 HOD手动操作盘
HOD，主要用于示教时直接操作各轴。
-X+Y +Z+Y +X+Y
-
θ
-X +
θ
+X
-X-Y -Z-Y +X-Y
FAST
DEV.NAME
No.
J U K I
F1 F2 F3 F4
NEXT
PREVIOUS PAUSEWINDOW
CANCEL ENTER
HMS CAMERA
VACUUM
ON/OFF
HEAD

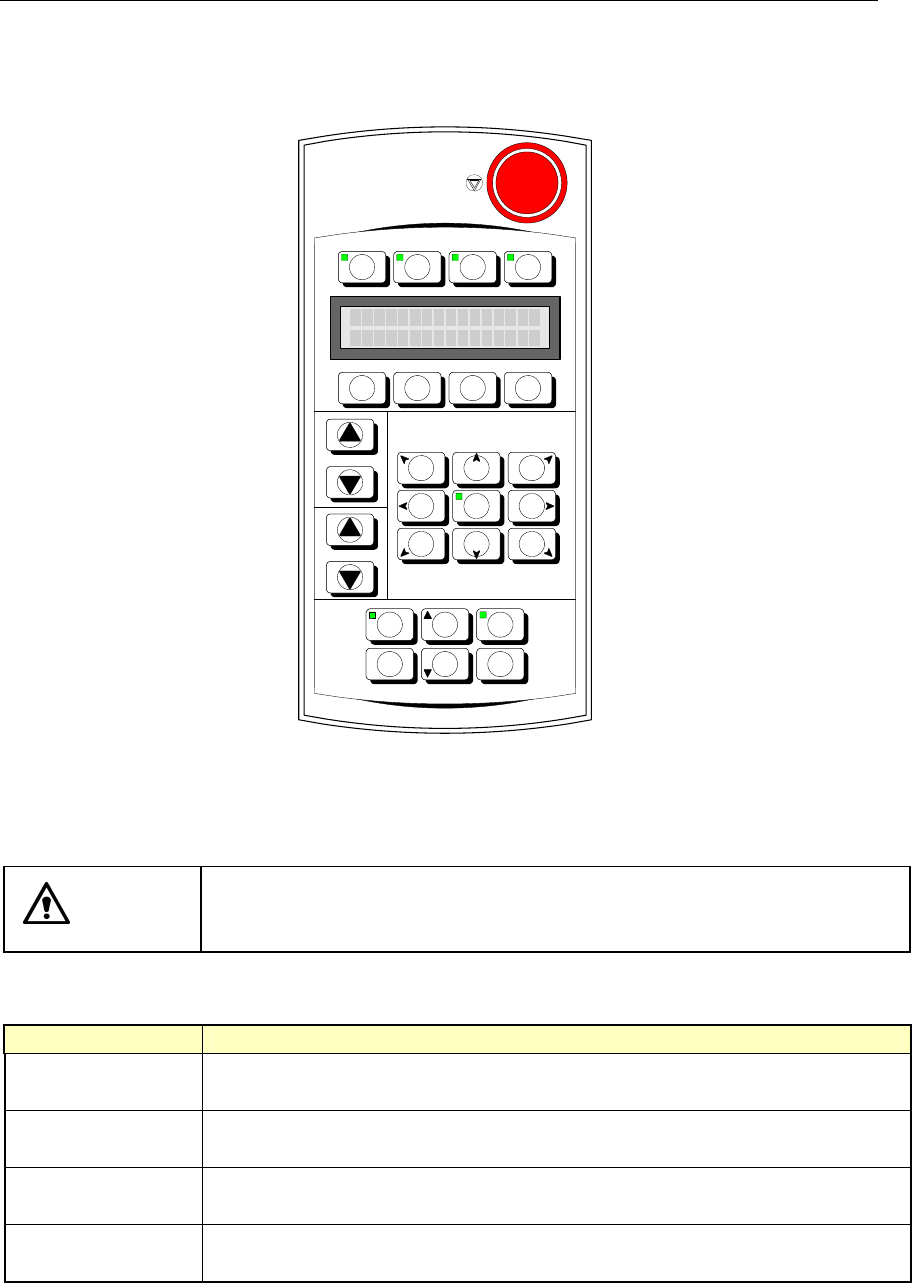

图 1-2-13 HOD 手动操作盘外观图
注意
为避免伤害人身,在操作 HOD 过程中,切勿将手放入装置内部,也不要将脸和
头靠近装置。
表 1-2-2-1.2-5 HOD 键一览表
键名 功 能
HMS
·通过高度传感器取得吸取高度。
(选中时,LED 点亮。)
HEAD
·用贴片头进行示教时使用。
(选中时,LED 点亮。)
CAMERA
·用 OCC 进行示教时使用。
(选中时,LED 点亮。)
VACUUM
·对真空压力进行示教时使用。
(选中时,LED 点亮。)
(接下页)
