第1部 基本篇 第4章 生产程序制作
从列表画面中选择元件名(双击)后，将显示所选择的元件数据表格画面，此时，可进行
元件数据的制作和编辑。
表格显示画面由基本部分与“包装方式”、“定心”、“附加信息”、“扩展”、“检
测”、“测量”部分构成，1个元件数据显示为一个画面。
表格与列表画面的切换标签
如选择包装方式
，则显示该项目。
此处的选择项目的内容显示在下面的区域内。

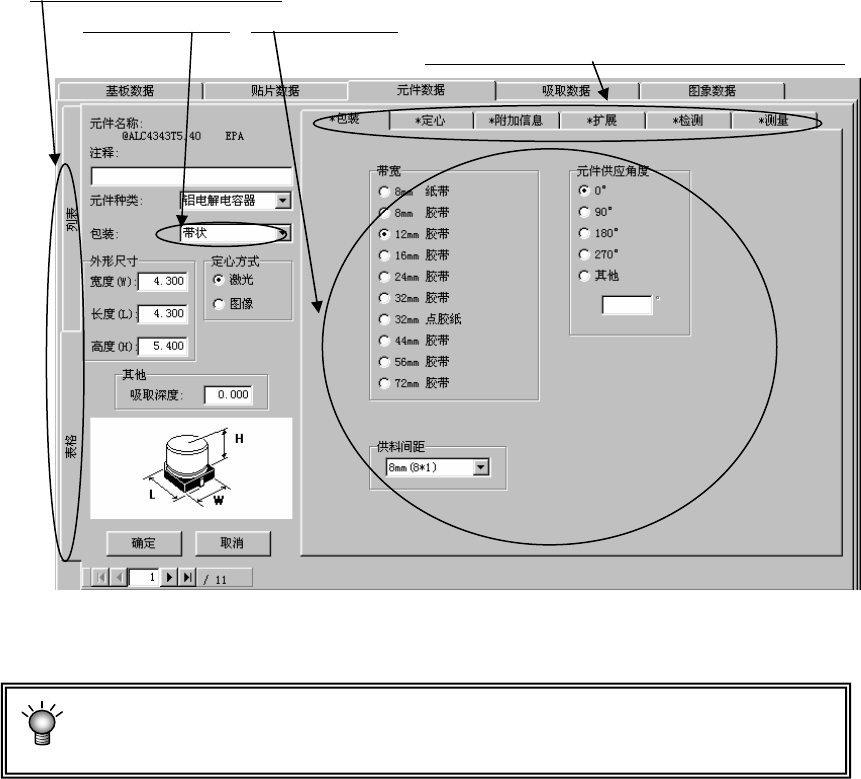

图 4-3-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
4-36
第1部 基本篇 第4章 生产程序制作
4-3-5-2 元件数据的制作
元件数据的制作画面(元件表格)包含初始画面在内，共由6个画面(“包装方式”、“定
心”、“附加信息”、“扩展”、“检测”、“测量”)构成。其中，仅初始画面(包含“包
装方式”的信息)需要设置。
其他的项目的初始值已登录。请只设置必要的项目。
关于制作程序后发生的识别错误等初始的各种错误，通过调整元件数据，大部分错
误可得到解决。此时，除元件高度外，请改变或调整上述用“初始值”设置的值。
4-3-5-2-1 初始画面
1) 注释
对仅靠元件名称难以进行区分的元件、输入注释。
注释也可省略。
2) 元件种类
从下拉式列表中选择元件种类。
从显示的列表中选择。
若弄错元件种类，则在元件定心时容易发生识别
错误等问题。请选择正确的元件种类。
4-37
第1部 基本篇 第4章 生产程序制作
3) 包装方式
从显示的包装方式列表中选择元件供给装置的种类。需要进行变更时，请从下拉式列表
中选择元件包装方式。
4) 外形尺寸(参照下页 “7)元件尺寸图例”)
●激光识别元件：用键盘输入需要激光识别的元件外形尺寸。因此，请输入接触激光部分的
纵横尺寸。
●图像识别元件： 用键盘输入需进行图像识别的元件的外形尺寸。有引脚的元件通常需输入
包括引脚在内的尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定心。
此外，弄错元件高度，容易发生因激光测量位置不
稳定而激光识别错误、图像识别高度不稳定而导致
图像识别错误等。
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺
寸
横
元件高度
外形尺寸
纵
+
+
元件高度
外形尺寸 纵
外形尺寸 横
元件高度
外形尺寸
纵
外形尺寸
横
引脚
距
间
+
