第 1 部 基本编 第 1 章 设备概要 1-2 设备概要 1-2-1 正面图及右侧图 1 2 6 6 3 4 5 7 9 8 ⑩ ① 图像监视器 ④ 操作面板 ⑦ 主开关 ② 液晶显示器 ⑤ 键盘，跟踪球 ⑧ 过滤器调节器 ③ HOD ⑥ 信号灯 ⑨ 气压表/3.5FDD ⑩ 安全盖 （﹡注） 图 1-2-1 CX-1 外观图 ◆打开安全盖时要把盖子向上开足直 到上了锁， 确认上了锁之后再放开手。 （把盖子开到最大限度就会进入上锁 状…
第 1 部 基本编 第 1 章 设备概要
1-1 CX-1 系统构成
框内的机器·功能为选购项
*1 带有*1 标志的选项为出厂选项
*2 “识别镀锡印刷补偿贴片位置的功能”和
“右贴片头（FMLA）”两种不能同时选择。
电源装置
CPU 板
I/O 控制装置
马达控制装置
外体
X-Y 定位装置
贴片头
SOT 方向检查功能
基板传送装置
ATC(自动工具交换装置)
送料器台
送料器悬浮检测装置
气压设备配管系统
图像识别装置
元件检验功能(CVS)
送料器台位置指示功能（FPI）
负荷校正台
IC 回收带
送料器（带式、散件、管式、多层管式）
托盘支架、双托盘服务器(TR-1S)
矩阵托盘服务器(TR-5S)
Fluxer *1
0402 元件对应功能 *1
EPU(外部编程装置)
紧急停止按钮
UPS
信号灯(带蜂鸣器)
激光识别贴片头(MNLA)
贴片工位
销基准
基板宽度自动调整装置 *1
外形基准
统一更换台功能 *1
备用更换台功能
送料器摆放台
图像监视器
液晶显示器
HOD
键盘
跟踪球
FDD
HDD
100BASE/10BASE T
以太网卡
打印机端口
*1
触摸屏
*1
背面操作装置
识别镀锡印刷补偿贴片位置的功能 *1 *2
薄基板传送单元 *1
右贴片头(FMLA) *1 *2
不间断运行功能 *1
CX-1
HLC(主生产线计算机)
基板观察程序
负荷控制吸嘴
高分辨率 VCSⅡ (视野 10mm)
高分辨率 VCS(视野 27mm)
*1
元件识别摄像机(VCS)
*1
*1
*1
微型信号灯
超级可调节底座
*1
*1
*1
高度测量装置(HMS Ⅱ)
位置校正摄像机(OCC)L
坏板标记识别器(BMR) *1
位置校正摄像机(OCC)R
MNVC
共面性功能
1-2
第 1 部 基本编 第 1 章 设备概要
1-2 设备概要
1-2-1 正面图及右侧图
1
2
6
6
3
4
5
7
9
8
⑩

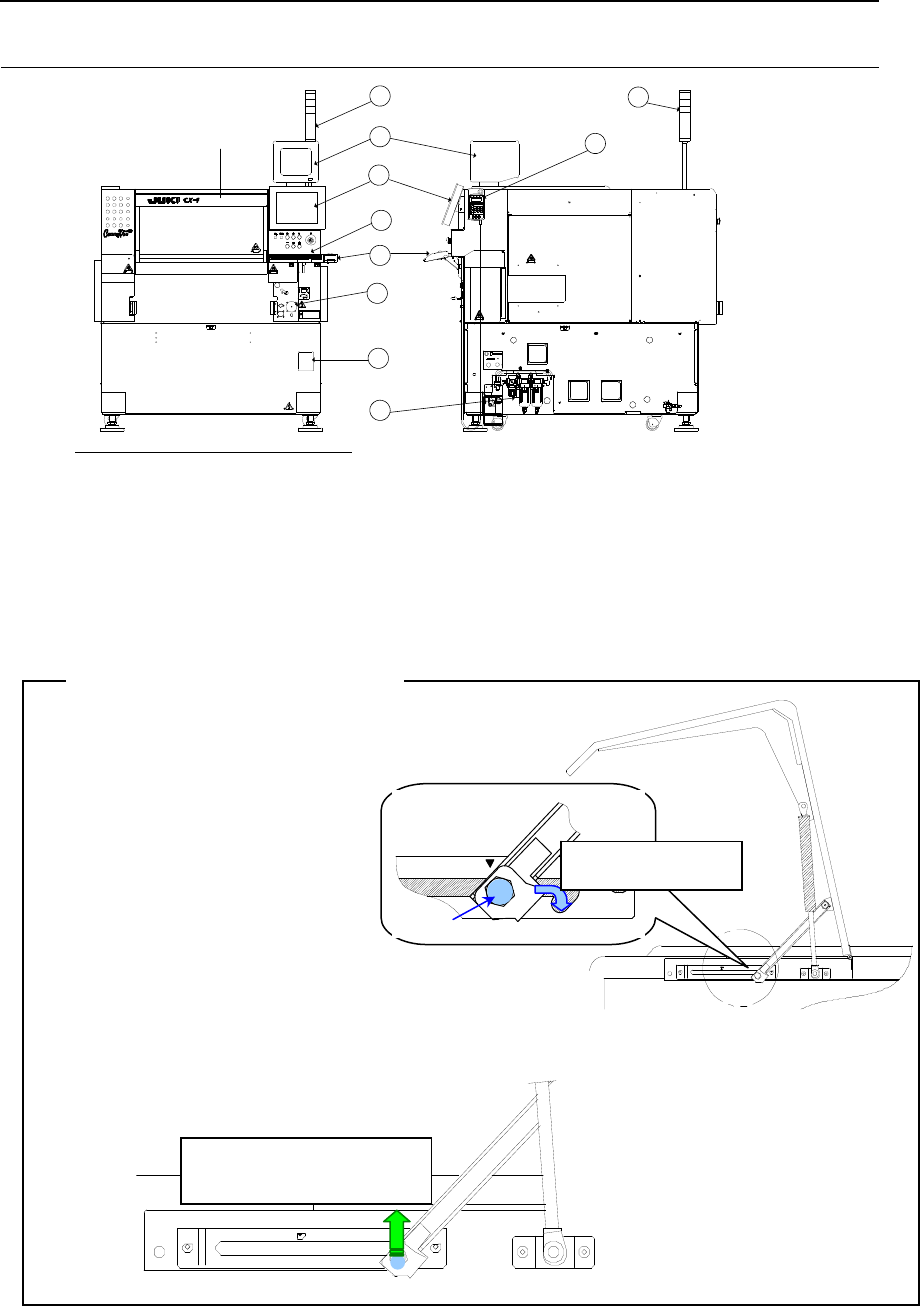

① 图像监视器 ④ 操作面板 ⑦ 主开关
② 液晶显示器 ⑤ 键盘，跟踪球 ⑧ 过滤器调节器
③ HOD ⑥ 信号灯 ⑨ 气压表/3.5FDD
⑩ 安全盖
（﹡注）
图 1-2-1 CX-1 外观图
◆打开安全盖时要把盖子向上开足直到上了锁，
确认上了锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
﹡
没有上好锁就放开手时，
盖子有落下来的危险。
◆关盖子时先解开锁，再关闭盖子。
把盖子向上提，在全开状态下，
把手把向上移动解开锁。
（请注意，解开锁时不要使盖子落下来受伤。）
﹡不要过渡增加盖子、手把等的负荷。
确认手把已推到里
面并且稳定。
〈安全盖打开状态侧面图〉
把手
把手把向上提，解开锁后，
再关闭盖子。
<*注：安全盖打开时的注意事项>
1-3
第 1 部 基本编 第 1 章 设备概要
1-2-2 设备内部（基板生产及周围部分）
14
⑤
⑬
④
⑩
②
①
⑨
⑦
12
⑪
⑧
③
15
⑥
① ATC 装置 ⑥ X-Y 轴装置 ⑪ 元件检测器(选项)
② MNLA 贴片头装置 ⑦ 基板传送装置 ⑫ CVS(选项)
③ OCC(R) 装置 ⑧ CAL 块 ⑬ 线性尺
④ OCC(L) 装置 ⑨ 送料器台装置 ⑭ 负荷控制系统(测力器)
⑤ VCS 装置 ⑩ HMS 装置 ⑮ FMLA 贴片头单元（选购项）
图 1-2-2 CX1 设备内部
1-4
