CX-1_使用说明书.pdf - 第208页
第 1 部 基本编 第 2 章 生产 “正在单独检查激光高度”显示如下画面。 检查中的元件内容/吸取位置/激光高度，依次显示处理内容。 图 2-10-6-3-13 正在单独检查激光高度 检测结束后显示结果。显示内容与检查时的含义相同。 图 2-10-6-3-14 激光高度检查结果 2-107
第 1 部 基本编 第 2 章 生产
表 2-10-6-3-2 激光高度检测的重复范围
项目 开始点 方向 内容
上下交互 从当前位置开始上下交互进行连续检查。
上方向 从当前位置开始仅在上方向进行连续检查。
１ 当前高度位置
下方向 从当前位置开始仅在下方向进行连续检查。
２ 元件吸取面→元件下面 以元件高度为基础，从元件吸取面到上面进
行连续检查。
３ 元件下面→元件吸取面 以元件高度为基础，从元件下面到元件吸取
面进行连续检查。
霞楚強恬（圷周嚥爾高互業議了崔購狼）
蝕兵泣：輝念互業了崔
圭㏍：貧和住札
簾恁
圷周
爾高互業
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
蝕兵泣：輝念互業了崔
圭㏍：貧圭㏍
① ② ③ ④ ⑤
① ② ③ ④ ⑤
蝕兵泣：圷周和中->圷周簾函中
圭㏍：－－－
①(霞楚念) ② ③ ④ ⑤ ⑥
①(霞楚念) ② ③ ④ ⑤ ⑥
蝕兵泣：輝念互業了崔
圭㏍：和圭㏍
爾高互業
簾恁
圷周
簾恁
圷周
爾高互業
爾高互業
爾高互業
簾恁
簾恁
圷周
圷周
蝕兵泣：圷周簾函中->圷周和中
圭㏍：－－－

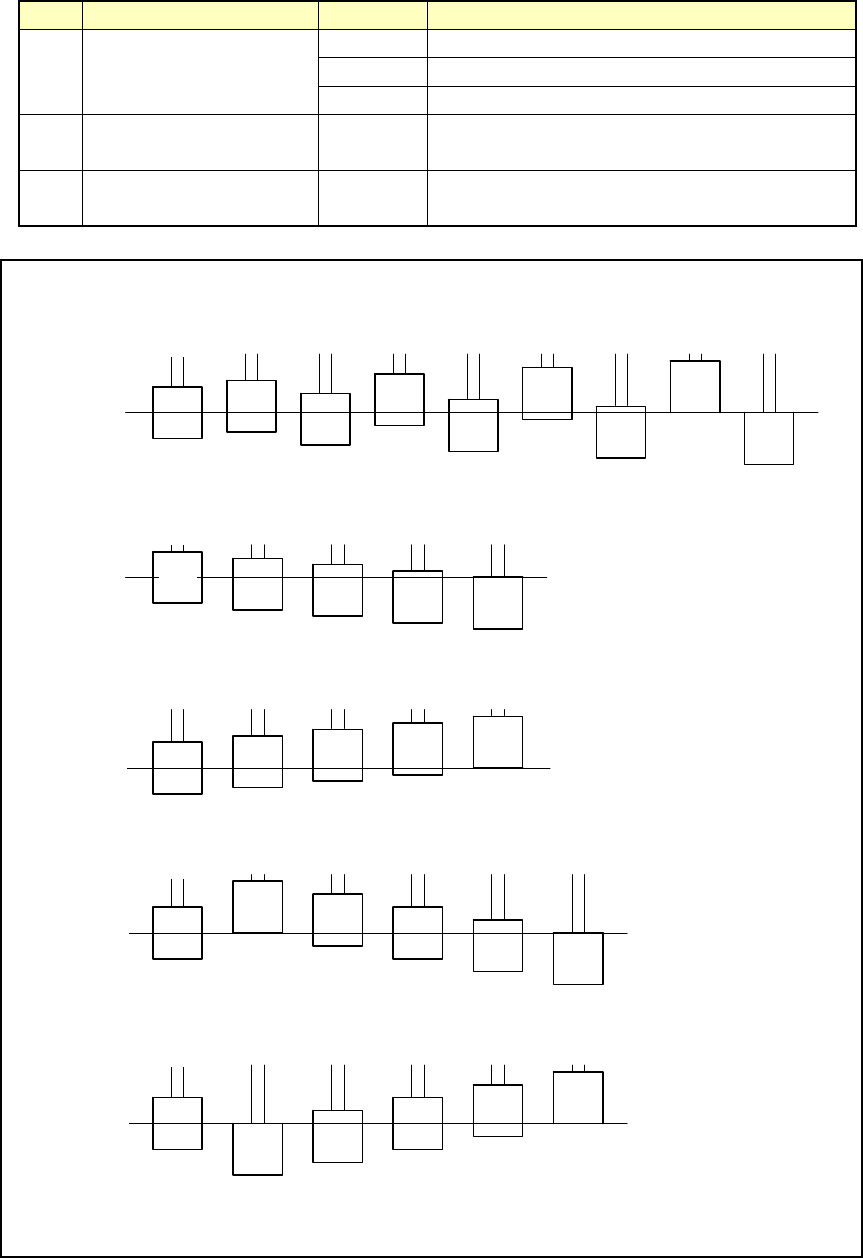

图 2-10-6-3-12 激光高度检测的重复范围
吸嘴
检测动作（元件和激光高度的位置关系）
起点：当前高度位置
方向：上下交互
吸嘴
元件
激光高度
起点：当前高度位置
方向：上方向
吸嘴
元件
激光高度
起点：当前高度位置
方向：下方向
吸嘴
元件
激光高度
激光高度
元件
吸嘴
起点：元件下面->元件吸取面
方向：---
（
测量前
）
起点：元件吸取面->元件下面
方向：---
吸嘴
元件
激光高度
（
测量前
）
2-106
第 1 部 基本编 第 2 章 生产
“正在单独检查激光高度”显示如下画面。
检查中的元件内容/吸取位置/激光高度，依次显示处理内容。
图 2-10-6-3-13 正在单独检查激光高度
检测结束后显示结果。显示内容与检查时的含义相同。
图 2-10-6-3-14 激光高度检查结果
2-107
第 1 部 基本编 第 2 章 生产
2-108
2-10-6-4 VCS脏污检查
检查 VCS 的脏污。详细说明请参见“第 8 章 机器设置”的说明。
