第1部 基本篇 第2章 生产
3) 空打
图 2-8-2-2-2 设定空打条件
No. 项目 内容
１ 贴片范围
(步骤号)
需限定贴片范围时，请输入开始步骤号和结束步骤号。在总贴片点数
项中显示每 1 电路中的总贴片步骤号。仅能指定输入顺序。
２ 自动输送间隔 自动传送跟踪时，请设定在停止位置上的停止时间。
以 10msec(0.01 秒)为“1”个单位。
３ 贴片跟踪 空打基板后，对是否用摄象机进行贴片点跟踪，以及跟踪时是自动输
送还是手动输送进行设定。
·不执行：不跟踪。
·自动输送：自动跟踪贴片点。
·手动输送：停止在贴片点，在操作人员输入后才移动到下一点。
４ 吸取跟踪 空打基板前，对是否用摄象机跟踪吸取点，以及追踪时是自动输送还
是手动输送进行设定。
·不执行：不跟踪。
·自动输送：自动对吸取点进行跟踪。
·手动输送：停止在吸取点，在操作人员输入后才移动到下点。
2-42
第1部 基本篇 第2章 生产
2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。
按下<START>开关开始生产后，显示与操作选项设置对应的生产状态画面（参见 生产状态）或生
产设备状态画面（参见生产设备状态画面）。
如果在按下<START>开关时尚未完成原点定位，请按下<ORIGIN>开关进行原点定位后，再次按下
<START>开关。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
注意
如果从未进行过送料器台架识别(在返回原点后，或升起、降下台架后)，则在移动吸取
位置前，会自动进行送料器台架识别。此时，由于贴片头会横跨供给装置的上方，因此
请勿将手、脸等靠近或伸入装置中。
关于生产中的偏差更新功能
在机器设置的“使用单元（特殊功能）”标签上选中“生产中更新偏移量”时，在生产开始时及生
产中每经过指定时间（指定“更新间隔”）后都要插进 1 分钟的校正动作。插进校正动作是在基板搬入
的时间段发生。
本项功能，具有通过重新测出激光偏差量、VCS 偏差量，对数微毫米的偏差予以校正、保持精度的
作用。
设置方法，请参见“第 8 章 机器设置”的“特殊功能”。
2-43
第1部 基本篇 第2章 生产
2-8-3-1 生产状态
按下<START>开关生产开始后，如果在操作选项的“生产（显示）”标签中没有选中“生产中显
示设备画面”选项，则显示生产状态。
画面显示因“工具”/“操作选项”的“生产(显示)”标签的设置(是否选中“用大号字体显示
生产基板的数量”)而异。(参见第7章 操作选项)

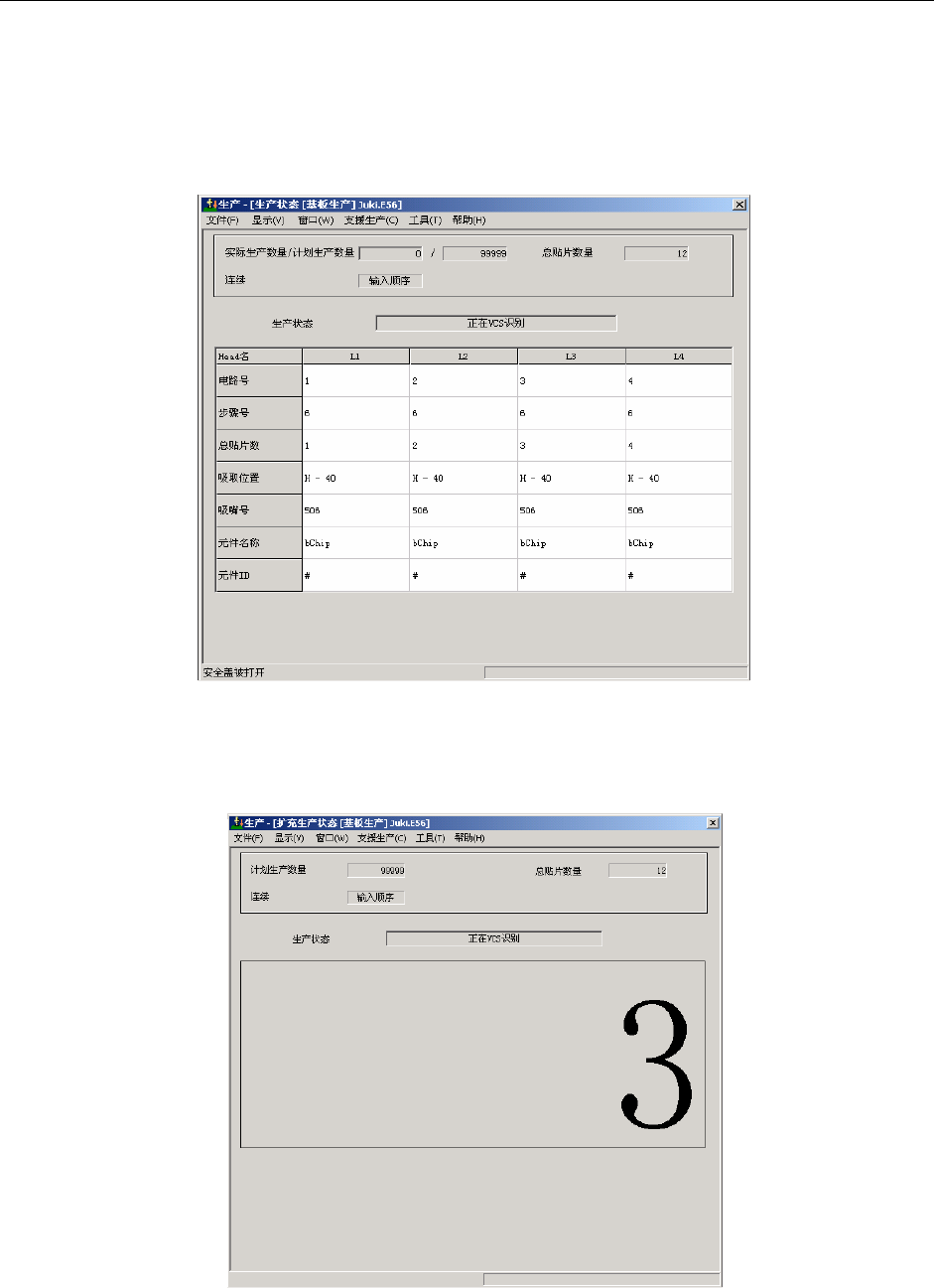

◇ 通常的生产状态显示画面
图 2-8-3-1-1 生产状态显示画面
◇ 操作选项的“生产(显示)”标签中选中“用大号字体显示生产基板数量”项时。
图 2-8-3-1-2 生产状态显示画面(放大显示)
2-44
