第1部 基本篇 第4章 生产程序制作
9) 替换
对于所有已指定的元件，根据指定的条件，统一替换“元件数据”的“附加信息”、“扩展”、
“检查”各项。
① 设置条件
从编辑菜单中选择“替换”，启动如下的“替换元件数据向导”。

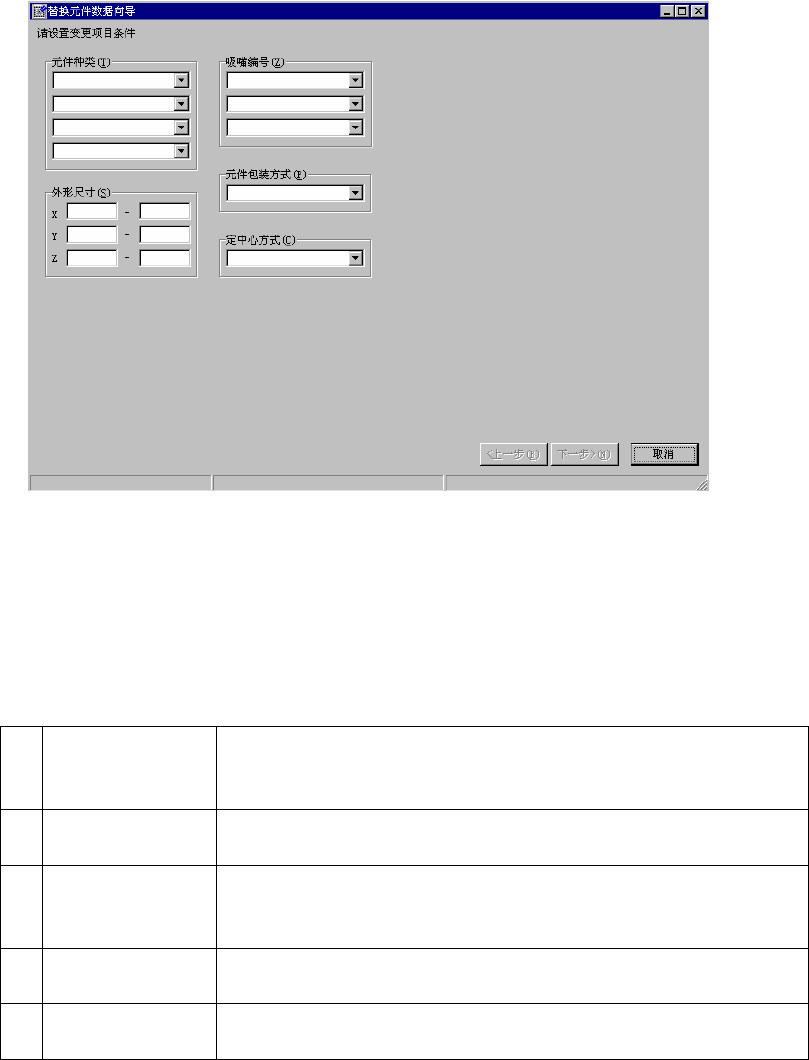

图 4-5-1-7 替换元件数据向导 条件设置画面
设置替换对象的元件条件，单击“下一步”。
可设置的条件如下。
表 4-5-1-1 条件设置画面 设置项目
1 元件种类
元件种类最多可指定 4 种。当指定多种元件时，指定的所有的
元件均为设置对象。
1 个也不输入时，所有元件种类均为设置对象。
2 外形尺寸
分别指定元件的纵、横、高的最大值和最小值。
如果省略输入，则按各自可输入的最大、最小值处理。
3 吸嘴编号
最多可指定 3 种用于吸取的吸嘴编号。
指定多种元件时，所指定的所有的元件均为设置对象。
1 个也不输入时，所有的吸嘴均为置换对象。
4 元件包装方式
指定元件的包装方式。不指定时，所有包装形式的元件均为设
置对象。
5 定中心方式
指定元件的定心方式。
不指定时，所有定心方式的元件均为设置对象。
4-135
第1部 基本篇 第4章 生产程序制作
② 设置替换值
(1) 显示元件数据附加信息标签页面
请输入需要变更的值，单击“下一步”。

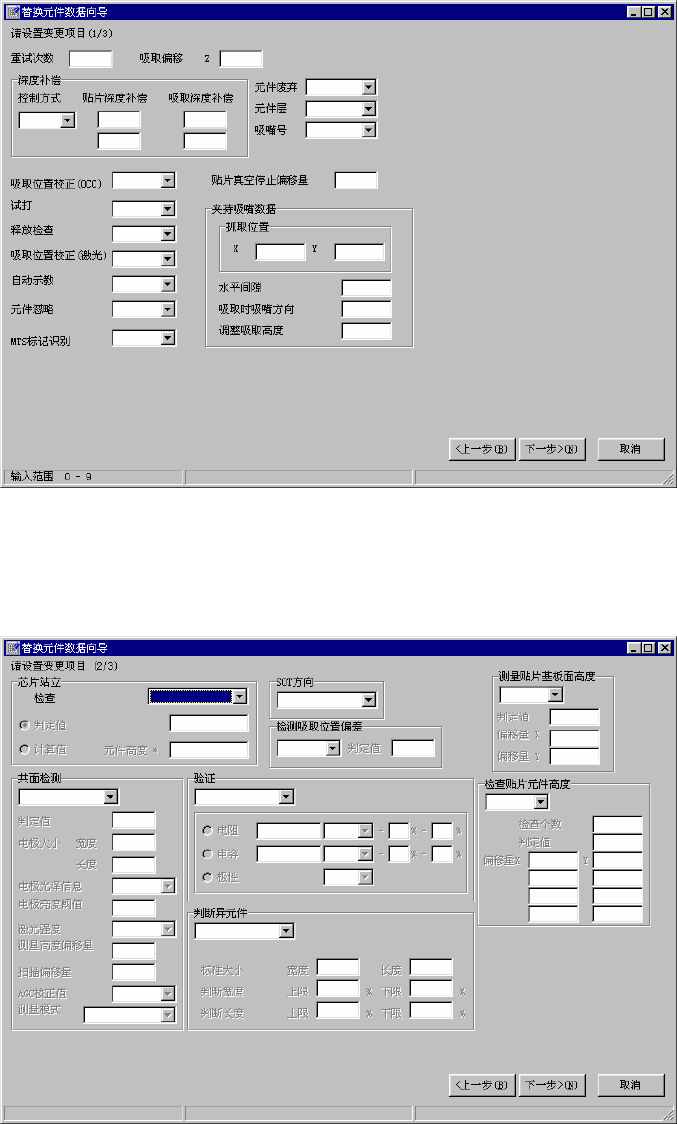

图 4-5-1-8 替换设置画面(1)
(2) 显示元件数据检查标签页面
请输入需要变更的值，单击“下一步”。
图 4-5-1-9 替换设置画面(2)
4-136
第1部 基本篇 第4章 生产程序制作
(3) 显示元件数据扩展设置标签页面。
分别对各数据输入想要变更的值，单击“下一步”。

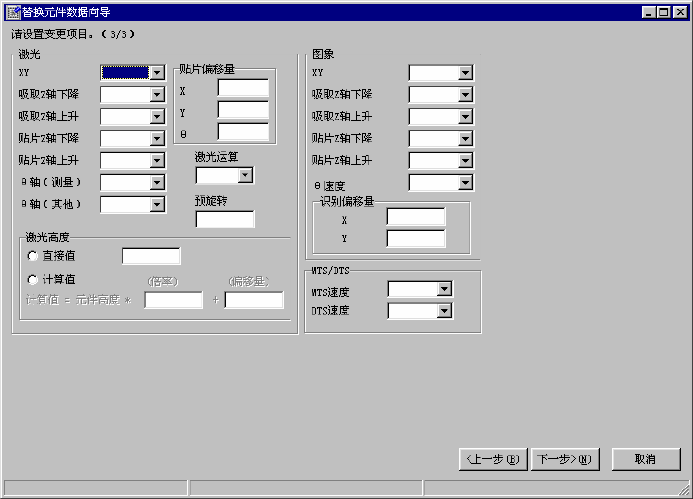

图 4-5-1-10 替换设置画面(3)
4-137
