③ 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)程序，需要进一步设置自动排列元件层、元件高度。
选中元件类、元件层的排列，按下列顺序贴片。

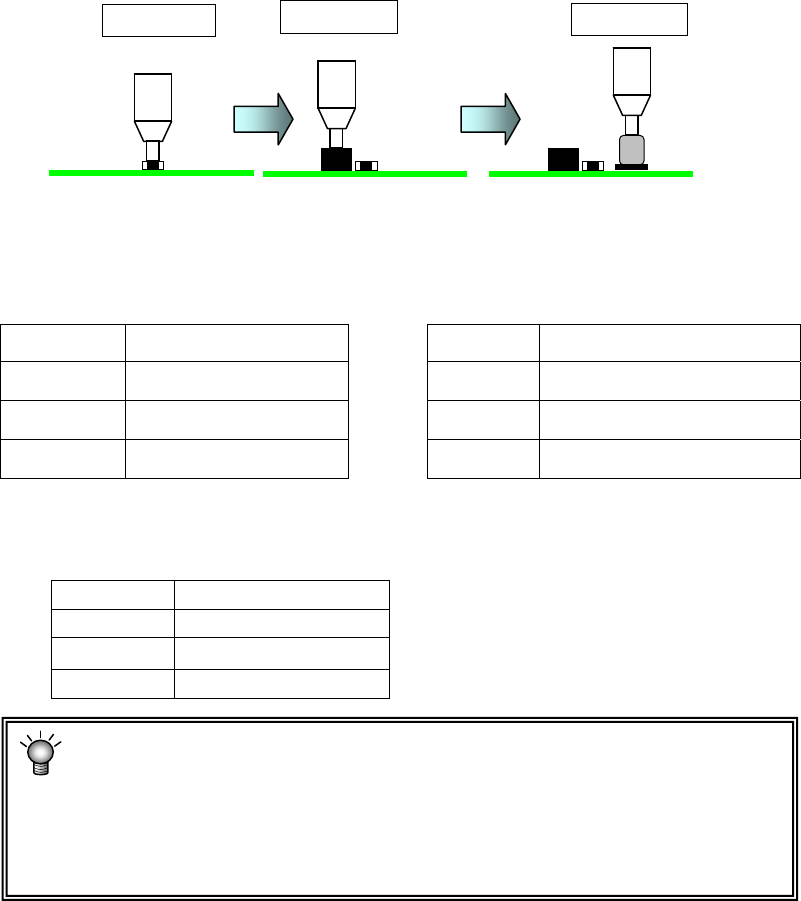

<考虑了元件种类、元件高度的贴片>
贴片顺序②
贴片顺序③
贴片顺序①
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
非铝电解电容器产品 铝电解电容器产品
优先顺序 元件高度(mm) 优先顺序 元件高度(mm)
1 0 < t ≦ 5.5
4
0 < t ≦ 5.5
2 5.5 < t ≦ 12.0
5
5.5 < t ≦ 12.0
3 12.0 < t
6
12.0 < t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
未在“操作选项”/“生产(临时停止)”中选中“元件用完时临时停止”
时，如果生产中因元件用完等无法贴片，则将忽略该元件并继续进行贴片。
该元件将在补满后重新开始时被最后贴片。此时，考虑到元件高度的生产
条件有可能会破坏。因此，在选择了
“考虑元件种类、元件高度”
时，推
荐选择操作选项中的“元件用尽时暂停”。
④ 从小编号吸嘴对象元件开始贴片：选中后，即成为从使用小编号吸嘴的元件开始优先贴片的
优化。
⑤ 将基板的中心作为贴片峰值点配置供料器：指定作为供料器配置基准的贴片峰值点的计算方
法。选中时，将基板的中心作为贴片峰值点配置供料器，在“供料器配置选项”的“贴片峰
值点”中的设置为无效。
4-121
第1部 基本篇 第4章 生产程序制作
4-4-2 执行优化
4-4-2-1 执行优化

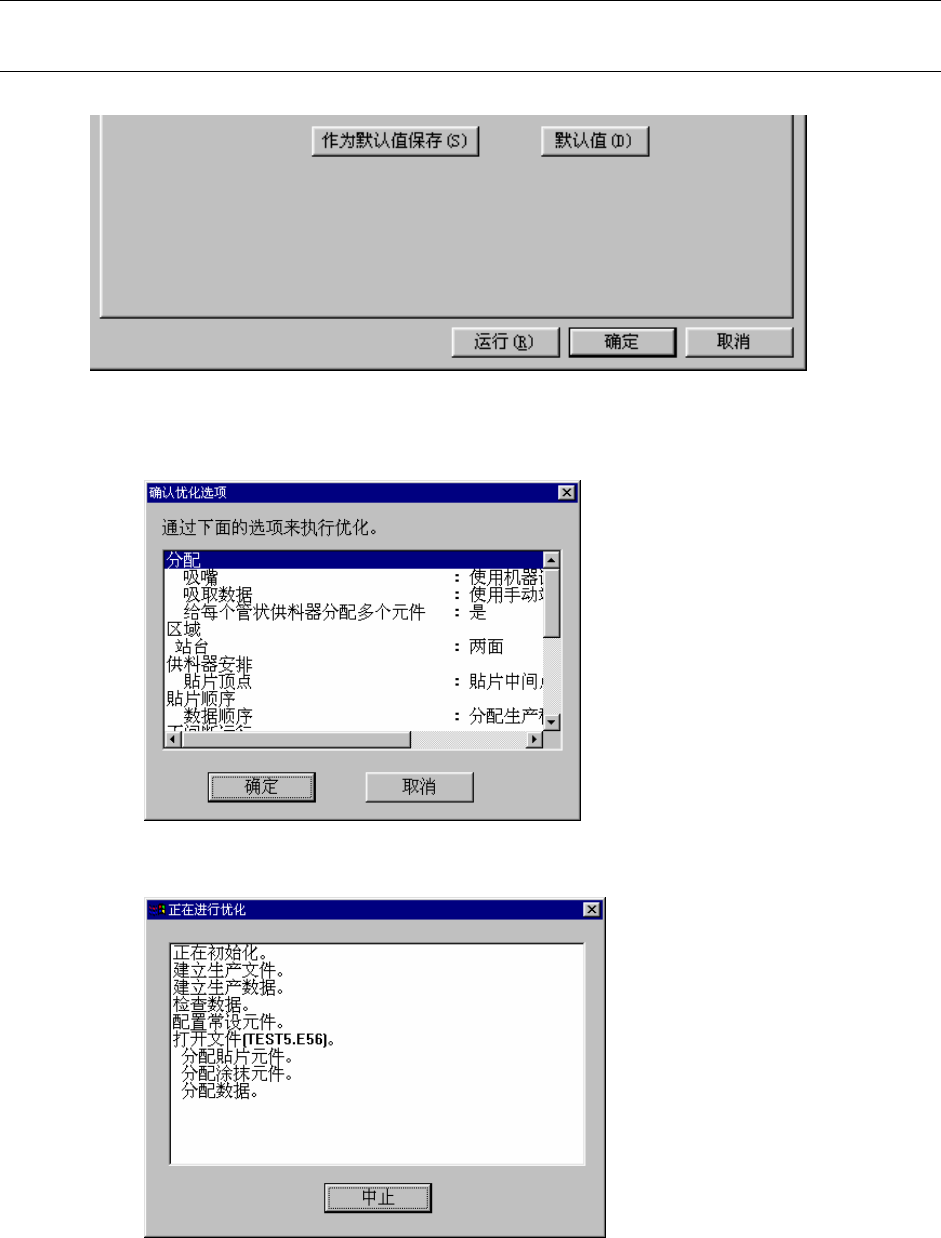

1) 在优化条件设置画面中，按下“执行”按钮，开始优化处理。
2) 显示“确认优化选项”。
单击“确定”后，进行优化。
显示正在进行优化的画面。
4-122
第1部 基本篇 第4章 生产程序制作
优化正常结束时，“优化进行中”画面消失。
发生错误时，显示错误信息。
在进行优化的过程中，可单击“中止”按钮中断优化。

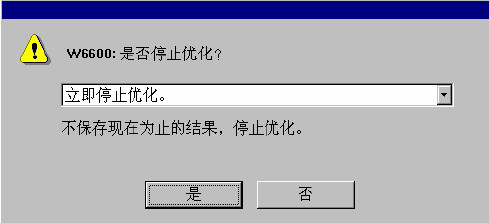

单击“中止”按钮，显示如下的确认信息。
单击“是”后，中止优化。
4-123
