第1部 基本篇 第4章 生产程序制作 4-5 其他功能 4-5-1 编辑 4-5-1-1 编辑菜单 该功能是制作程序的辅助功能。 图 4-5-1-1 编辑菜单命令 ※ 选择 范围 进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。 范围选择以行为单位。 选择范围的方法 鼠标(跟踪球) 拖拽鼠标，被选择行呈反色显示。 键盘 按住“SHIFT”键的同时，按下“↓”或“↑”键，则被选 择 的行呈反色显示。 4-131
第1部 基本篇 第4章 生产程序制作
4-130
⑤ 显示贴片头图像
将供料器编排窗口的显示模式变更为贴片头图像显示模式：点击跟踪球右按钮，选中“显
示头图象”。
贴片头图象显示模式为贴片头的间隔图象。将供料器对准贴片头间隔偏排，即可指定为
“同时吸取”。

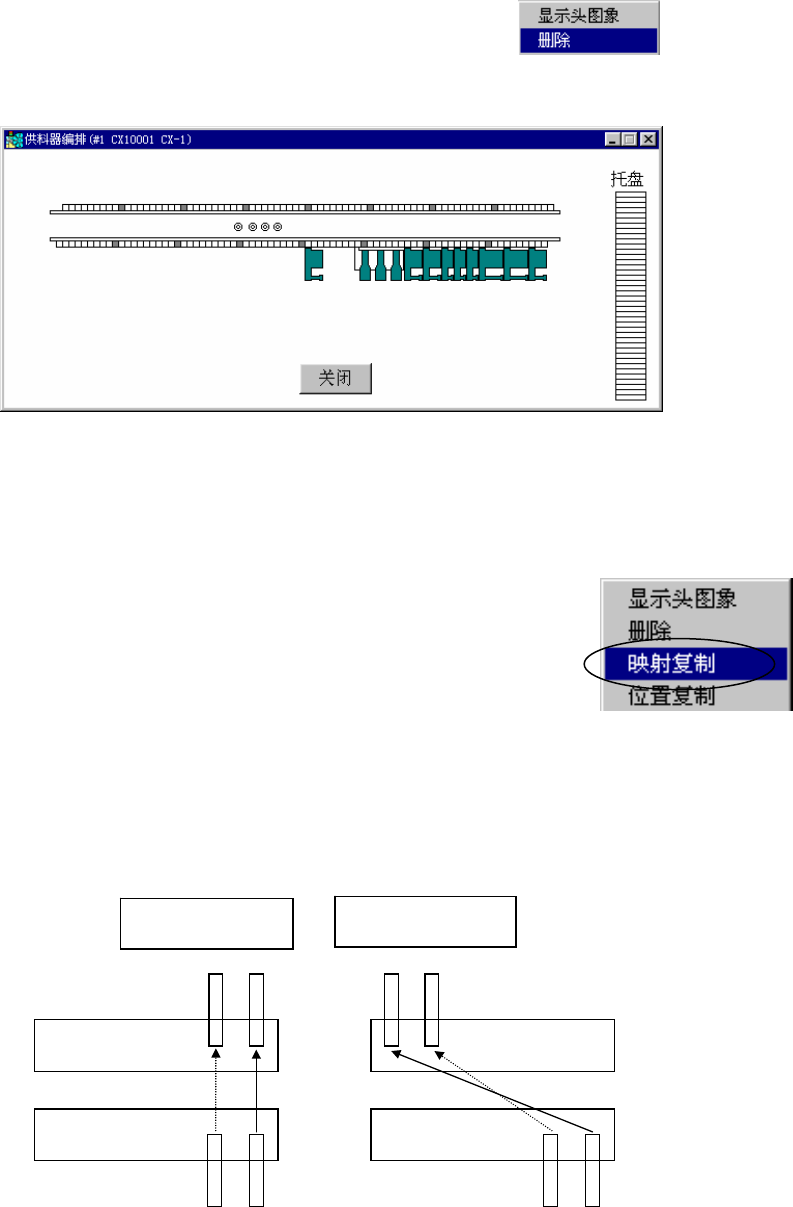

图 4-4-2-5-6 贴片头图象显示模式显示例
点击跟踪球左按钮，可解除贴片头图象显示模式。
⑥ 映射复制、或位置复制
选择要复制的供料器后，点击跟踪球的右按钮，从显示的菜单中选择
映射复制、或位置复制。
选择前面的供料器时，将复制到后面，选择后面的供料器时把供料器
复制到前面。(托盘元件不能复制)
● 映射复制
将供料器复制到前后孔编号相对的位置。
● 位置复制
将供料器复制到对称的孔配置上,以使前后的统一交换可相互使用。
以线 称制对 复 时
F-79
F-75
R-79R-75
以点称制对复时
F-79
F-75
R-5
R-1
位置复制
映射复制
第1部 基本篇 第4章 生产程序制作
4-5 其他功能
4-5-1 编辑
4-5-1-1 编辑菜单
该功能是制作程序的辅助功能。

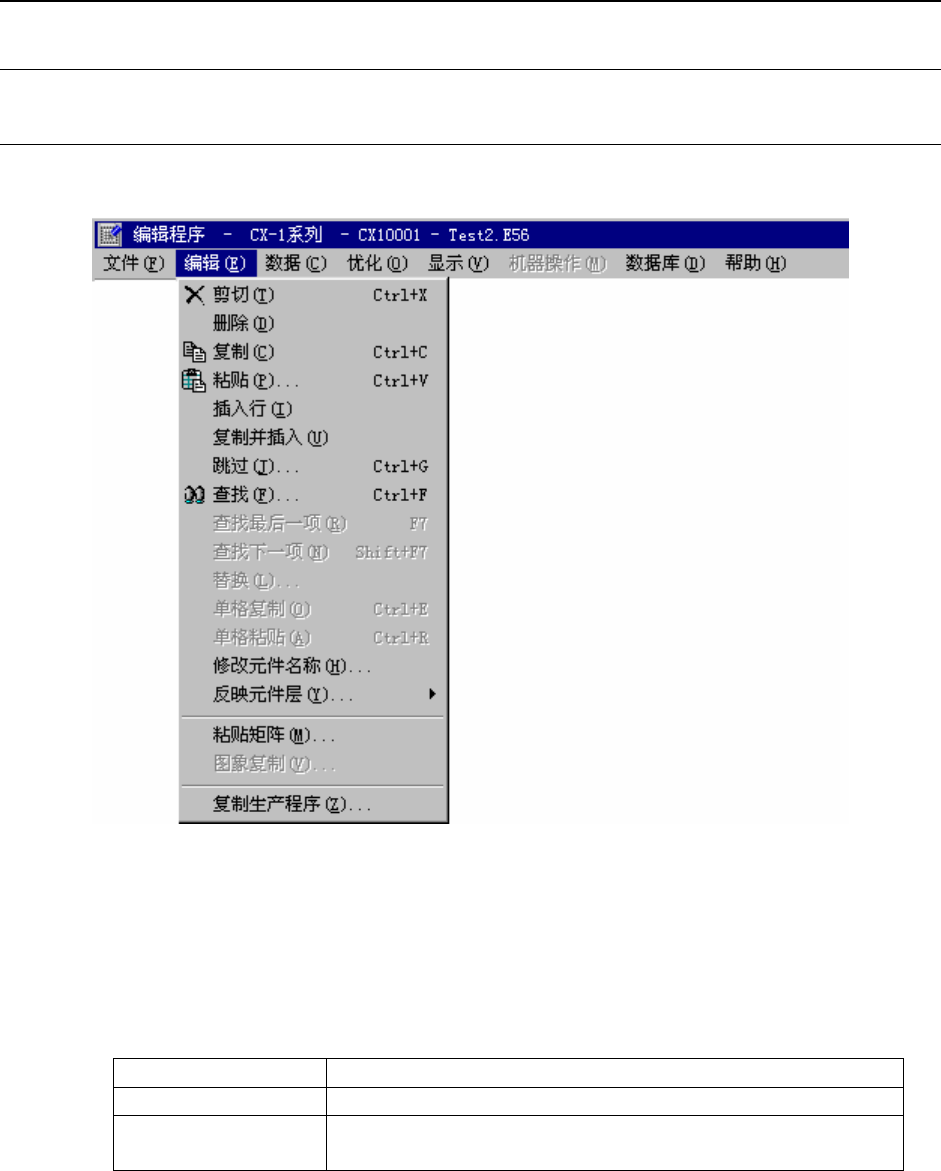

图 4-5-1-1 编辑菜单命令
※ 选择范围
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位。
选择范围的方法
鼠标(跟踪球) 拖拽鼠标，被选择行呈反色显示。
键盘
按住“SHIFT”键的同时，按下“↓”或“↑”键，则被选择
的行呈反色显示。
4-131
第1部 基本篇 第4章 生产程序制作
1) 剪切
剪切被选中的行。
* 本项命令，在使用排序功能时，不能选择。
2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时，不能选择。
3) 复制
将选中的行登录到内存中。在数据中粘贴时，请执行下面的粘贴命令。
4) 粘贴
粘贴用上述复制命令选择的范围。
选择粘贴命令，则显示以下画面。

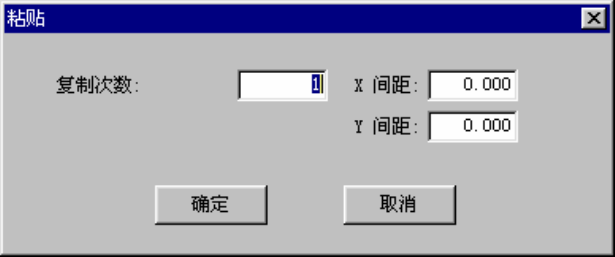

图 4-5-1-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定 X 方向的贴片位置的增加部分或减少部分。
③Y 间距 ：指定 Y 方向的贴片位置的增加部分或减少部分。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
4-132
