第 1 部 基本篇 第 2 章 生产
2-13-5 数据收集结果画面
① 显示基板高度测量结果
在[数据收集] 画面的 [显示项目]里选择[基板高度测量结果]时，可显示所指定收集的生产程
序名的电路号、贴片步骤号的基板高度测量结果一览图表，图示如下。
保存日期。从左到右为从新到旧显示。
测量结果 (mm)
根据测量结果数值大
小，显示区会有变化
（最大值的 1.25 倍）。
图 2-13-5 基板高度测量结果 收集画面
② 显示贴片校正量
在[显示项目] 中选择[贴片校正量] 时，可显示指定收集的生产程序名的电路号、贴片步骤号
的贴片校正量一览图表，图示如下。
偏差量 (mm、°)
根据校正结果数值的
大小变更显示区域（最
大值的 1.25 倍）
保存日期。从左到右为从新到旧显示。
图 2-13-6 贴片校正量 收集画面
2-178
第 1 部 基本篇 第 2 章 生产
③ 显示元件高度检查结果
在[显示项目] 中选择[贴片高度检查结果] 时，可显示指定收集的生产程序名的电路号、贴片
步骤号的贴片高度检查结果一览图表，图示如下。
测试结果 (mm)
根据测试结果的数值
大小显示区会有变化
（最大值为 1.25 倍）。
保存日期 从左向右为从新到旧显示。
图 2-13-7 元件高度测量结果 收集画面
④ 按钮操作
按钮的操作如下。各画面相同。
[返回] 按钮 返回数据收集画面。
[《 ] 按钮 显示上一个数据收集画面。
[ 》] 按钮 显示下一个数据收集画面。
2-179
第 1 部 基本篇 第 2 章 生产
2-14 其他操作
2-14-1 取得机器信息
生产空运转时，本机有自动记录设备信息、保存在硬盘里的功能。
保存的内容见下表。
文件夹保存在：C:\JUKI\TOOLS\MACHINE
表2-14-1机器信息包括的文件
No. 文件名 内容
1 电脑名称.log 运行时间日志
2 hist.txt 历史记录转储
AppEvent.Evt
SecEvent.Evt
3
SysEvent.Evt
NT事件记录
4 drwtsn32.log DrWatson日志
5 process.txt 显示目前正在运行的流程信息
6 cnvrstat.txt 传送感应器状态
7 axispos.txt 轴的现在位置
8 OperationLog.log 操作日志
9 EventLog.log 事件日志
取得方法
(1) 生产开始前，从菜单栏上选择“文件”、“取得机器信息”。
出现下列对话框。

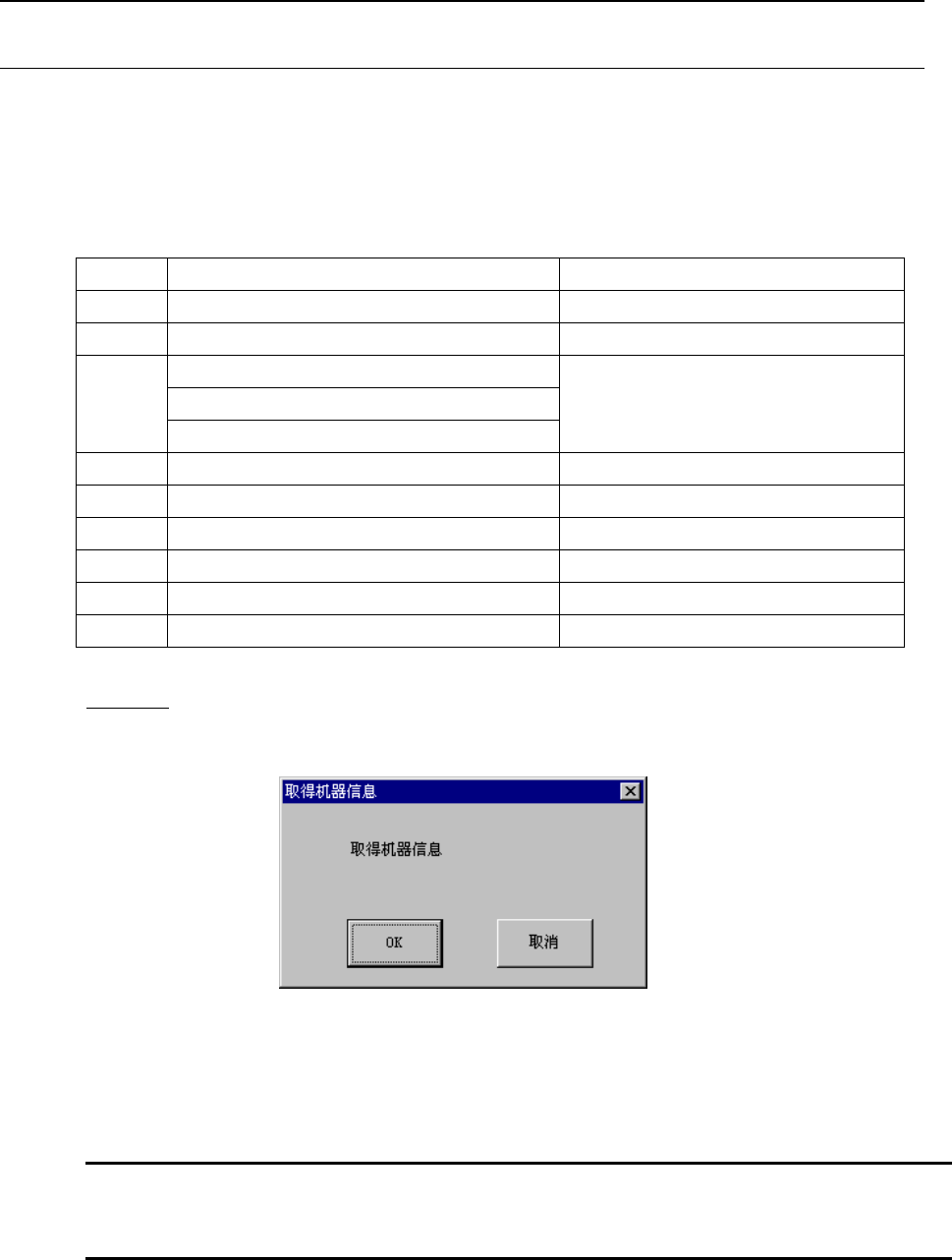

图2-14-1 取得机器信息的对话框
(2) 若要取得机器信息，请点击“OK”。机器信息取得后，关闭对话框。
若不想取得信息并关闭对话框时，请点击“取消”。
可使用本项功能，把存在硬盘里的设备信息压缩后保存在软盘。详见“1-5-9 将设备信息保
存到FD”内容。
