第2部 基本编 第8章 机器设置
8-5-9-2 选项使用单元
选择“选项使用单元”标签后，会显示如下“选项使用单元设置”画面。
图 8-5-9-2 选项使用单元设置画面
1）设置项目
指定可选单元的使用/不使用。
万一单元发生故障时，通过在本项目中指定“不使用单元”，可以不变更生产程序数据而进
行吸取贴片。
2）设置方法
点击来选择单元。
按钮为凸状态时为不使用，凹状态时为使用。
·以浅色显示的单元为未设置的单元，无法选择。
3）生产动作
生产时被设置为“不使用”的单元功能不能使用外，生产可照常进行。
8-22
第2部 基本编 第8章 机器设置
8-5-9-3 使用单元(功能)
设置软件的“使用“／“不使用”。
选择“使用单元(功能)”标签后，会显示如下“使用单元(功能)”设置画面。
在 MTS／DTS 使用单元中选中 MTS 时，会显示“识别送料器台架标记（后（MTS）侧）”。
图 8.5.9-3 使用单元(功能)设置画面
1）设置项目
指定各功能的使用/不使用。
2）设置方法
· 点击选择所需功能。按钮为凸状态时为不使用，凹状态时为使用。
· 在MS参数中没有设置的选项不能选择。
3）生产·优化时的操作
表8.5-4 指定为不使用时的操作
No. 单元 生产操作
１ 传送带浮动即停止
在 XY 移动中传感器检查出传送带悬浮时，XY 移动速度会减低。
若在 XY 移动前传感器检查出传送带悬浮时，会询问是否重试传感器检
查。选择“重试”，则传感器重新检查。选择“取消”则退出生产。
2 识别送料器台架标记 忽略台标记识别，进行生产。
3 SOT 检查台 不能在追踪菜单中指定 SOT 方向检查。
4
主供应器为后侧(不
间断)
主送料器台在前面(主机正面)。
·不按照传送基准。
·优先执行“操作选项”→“使用单元”标签上的交替设置。
5 重试 VCS 识别
在 VCS 引脚元件识别中，对不同批量的光亮差别产生的识别错误，不进
行识别的重试。
6 MNVC 不进行图像定心。当仅有设置为图像定心的元件时，在生产开始前显示
错误提示信息。
7 结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
下列情况时不执行一起送料（统一顶推送料器）。
基板传送结束时 统一顶推所使用的送料器元件
不间断生产模式时 统一顶推单侧台架的送料器元件
8
一起送料
因元件用完等更换送
料器台架时
仅对更换后的送料器台架上尚未在基板上贴片的元件送
料器执行一起送料（统一顶推）
8-23
第2部 基本编 第8章 机器设置
表 8.5-5 ① 对设置“禁止最优化功能”的情况说明
No. 单元 生产操作
禁止送料器配置最优
化
优化时，“分配选项”的“吸取数据”固定为“分配自动选择”（参见
4-4-1-2-1）
１
禁止吸嘴配置最优化
优化时，“分配选项”的“吸嘴”固定为“使用固定吸嘴” （参见 4-4-1-2-1）
表 8.5-5 ② 对设置“指定吸取优先”的情况说明
No. 单元 生产操作
１ 同时吸取优先 执行标准生产动作，可在一定条件范围内执行同时吸取的生产动作。
2 吸取位置优先
元件尺寸不同、可同时吸取的范围也会变化。越是极小元件，可同时吸取范围就
越窄，只能在吸取数据的吸取坐标附近位置进行吸取。吸嘴超出模部范围时，吸
取会偏移，显示错误。此项模式可防止贴片时吸嘴与相邻元件接触。
8-5-9-4 VCS使用单元
选择“VCS使用单元”标签，则显示如下图所示的VCS使用单元设置画面。

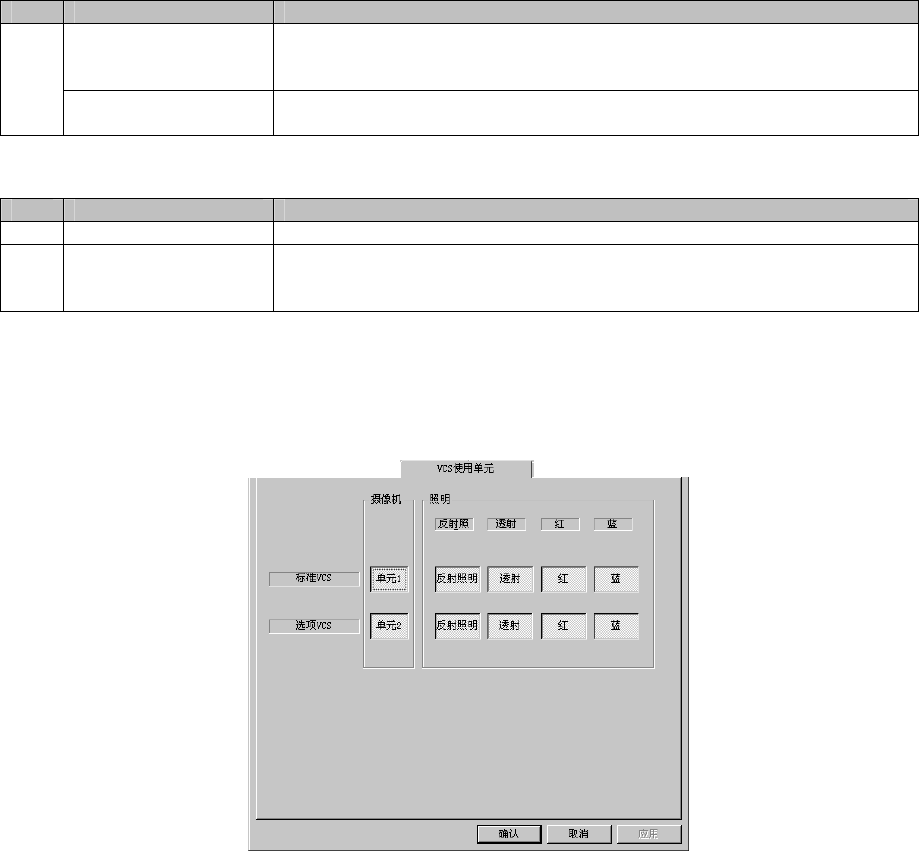

图
8.5.9-4 设置 VCS 使用单元画面
1）设置项目
当VCS单元发生故障时，若在本项目中设置为“不使用单元”，可在不变更生产程序数据的情
况下正常进行吸取贴片。
※ VCS识别元件的贴片将被跳过。
2）设置方法
· 点击所需功能。
按钮为凸状态时为不使用，凹状态时为使用。
· 在MS参数选项中未设置的单元不能选择。
