第1部 基本篇 第2章 生产
2-4-3 运行内容
预热运行期间，显示下列画面。
图 2-4-3-1 运行中的画面
选择对象后，开始执行下列预热动作。
表 2-4-3-1 预热运行内容
运行对象 运 行 内 容
轴 XYZθ轴马达和 ATC 滑板开始运行。但 ATC 滑板在反复开、关 10 次后，自动
结束。
传送
进行传送马达、支撑台、止动销、外形基准气缸（选项）、喷吹等预热动作。
但止动销、外形基准气缸的动作反复 ON、OFF4 次后自动结束。
画面上显示如下内容
表 2-4-3-2 进行预热时的画面
项 目 内 容
设置内容 在初始画面上显示设定的时间、次数或温度。
时间 显示目前的运行时间、运行次数或目前温度。
总操作信息 显示迄今为止执行预热的总时间和次数。
在机器操作信息画面上，可以清除旧数据。
系指迄今为止执行预热
的总时间/次数。
总操作信息：
现在运行的时间/次数/温度
初始画面上设定
的时间/次数
按 STOP 开关、或按画面上的“中止”按钮后，会出现对话框，要求确认是否结束预热。
选择<是>：停止预热，回到初始画面。再启动预热时无需清空原有数据，继续运行。
若要变更设置，把计算项目由时间改为次数、或把次数改为时间，则原预热的运行时间
累计或次数累计记录会被清空。
选择 <否)>：重新启动预热。
2-19
第1部 基本篇 第2章 生产
2-5 空运行模式
不进行生产、只作为传送带运送基板（基板通过）时采用空运行模式。
从主画面的菜单栏中选择“维护”/“空运行模式”后，显示以下画面。
此时，虽然无需返回原点，但需根据基板的尺寸来调整传送宽度。
因设备故障无法返回原点时，有时也能使用空运行模式。
为防止此种情况下传感器传感错误导致停机，请使贴片头(Head) 组件 自动
移动到稍离传送道的远处。(＝大约在校准块的上方)

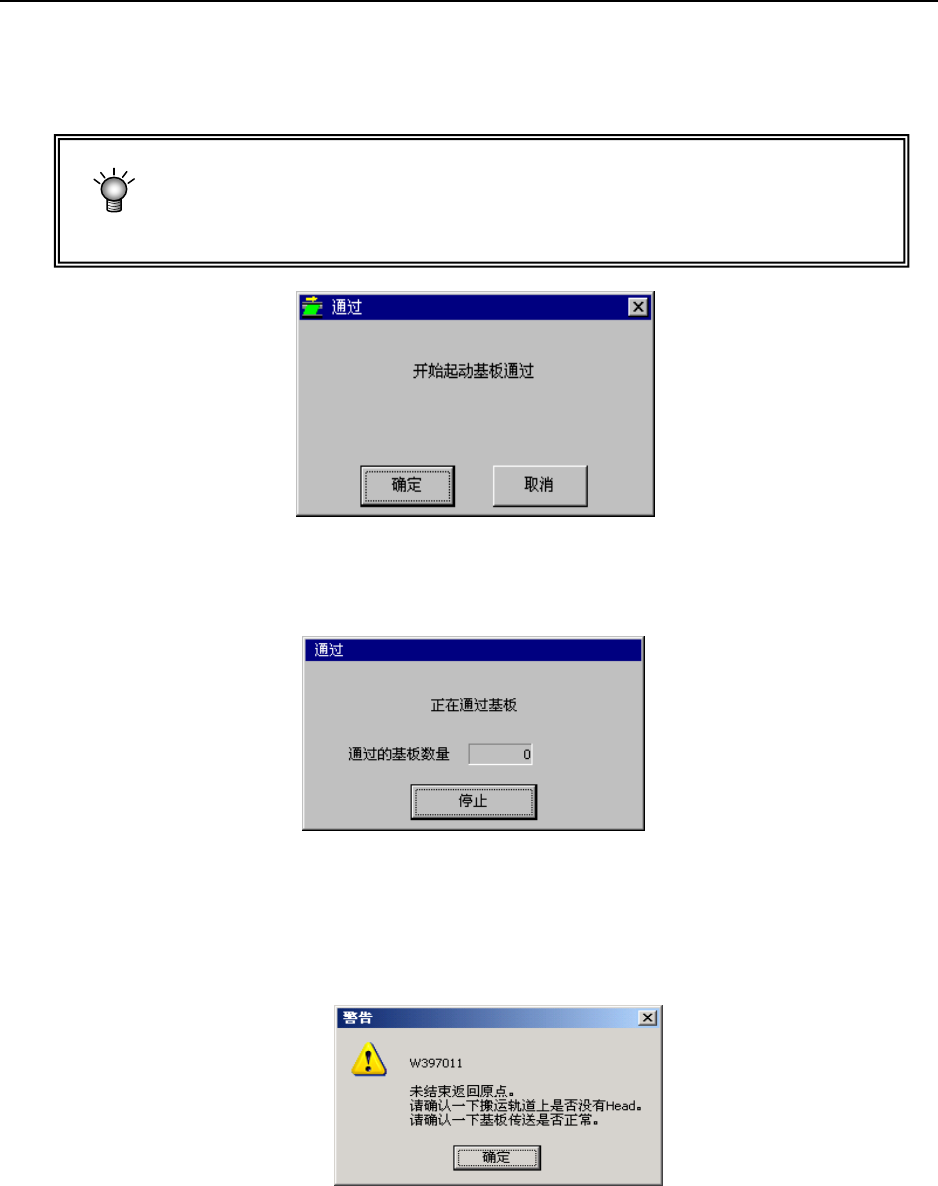

图 2-5-1 开始空运行模式
单击“确定”后，显示如下画面，当传送传感器检测到有基板传来时，传送带即开始转动。
图 2-5-2 空运行模式运行中
单击“停止”后，空运行模式停止，恢复初始对话框。此时，若再开始空运行模式时，会
累加基板的通过量。
起动时尚未返回原点时，会显示下列图2-5-3确认画面。
图 2-5-3 未结束返回原点时的确认画面
显示上述画面时，请用手动将贴片头移动到传送轨道以外，并将支撑台按下，确认基板可
以进行传送。
2-20
第1部 基本篇 第2章 生产
2-6 文件操作
要进行生产时需要打开生产程序文件。
在“生产”画面上改变数据、操作生产管理信息后，都可以把变更的数据保存下来。
2-6-1 打开(读取文件)
读取制作好的生产程序文件。
从菜单栏中点击“文件”/“打开”，则显示下列画面。
选择文件，点击“打开”,读取选中的文件。
显示选中的文件名。
打开用其他机型制作的文
③点击”打开”。
<步骤>
①选择文件夹
②选择文件
件时，请指定机型名(文件
格式
)
。
有基板宽度自动调整装置（选购件）时，显示下列提示：
选择“是”后显示基板宽度自动调整画面。
注意
在基板宽度自动调整对话框上选择”移动”后，传送功能立即启动。
因此，在选择该项目前，一定要确认好传送运行区没有障碍物。
* 有关基板宽度自动调整装置的详细情况，请参见“2-10-4 基板宽度自动调整“说明。
2-21
