第1部 基本篇 第2章 生产
2-7-1-5 其他调整
使用带有缺口的基板时，基板检测传感器可能会检测出错误，所以应根据基板缺口的大小，
输入基板传送传感器延迟时间。
此外，在使用异形基板等时，可以改变停止挡销及基板检测传感器的位置(Y方向)。
1) 基板传送传感器的延迟时间
<设定步骤>
(1) 请选择“机器设置”中的“基板传送”。
(2) 根据基板缺口的长度，用键盘输入延迟时间或缺口的长度。
(参见第 8-5-9-8 章 基板传送)
各基板检测传感器的位置
与缺口部分的大小无关时，
无需输入延迟时间。
图2-7-1-5-1
2) 停止挡销
当基板前端有缺口基板定心不稳时，请移动停止挡销。
移动方法请参照第2章7-1-3节中的No.4。
移动停止挡销组件后，请重新设定 “机器设置”的“外形基准位置”。
3) 基板检测传感器
<变更位置的步骤>
(1) 请松开固定传感器架
42
的螺栓
43
，沿着长孔 A 方向移动。
(2) 调整后请再将螺栓
43
紧固。
A:缺口长度
(3) 用手动控制传送或按程序编辑传送确认是否已在基板上安装妥当。
B
43
◆可以通过移动安装 IN 传感器①及 OUT 传感器②传感器托架 向 B 方向移动位置。
42
②
①
42
图 2.7.1.5.2
注意
请不要调整传感器的调节旋钮，否则可能造成故障。
2-33
第1部 基本篇 第2章 生产
2-7-2 元件供给部分的准备
请在统一交换台车或固定台架上安装送料器。
安装后，请进行吸取跟踪。(参见“4-5-4-4-4 坐标系∶吸取位置/吸取高度”)。
操作裸芯片时的注意事项
裸芯片沾上脏污等时会影响元件识别。长时间放置时，请盖上罩，以免沾上灰
尘脏污。
注意
2-7-3 ATC的准备
请确认“机器设置”与 ATC设置的吸嘴编号是否一致。

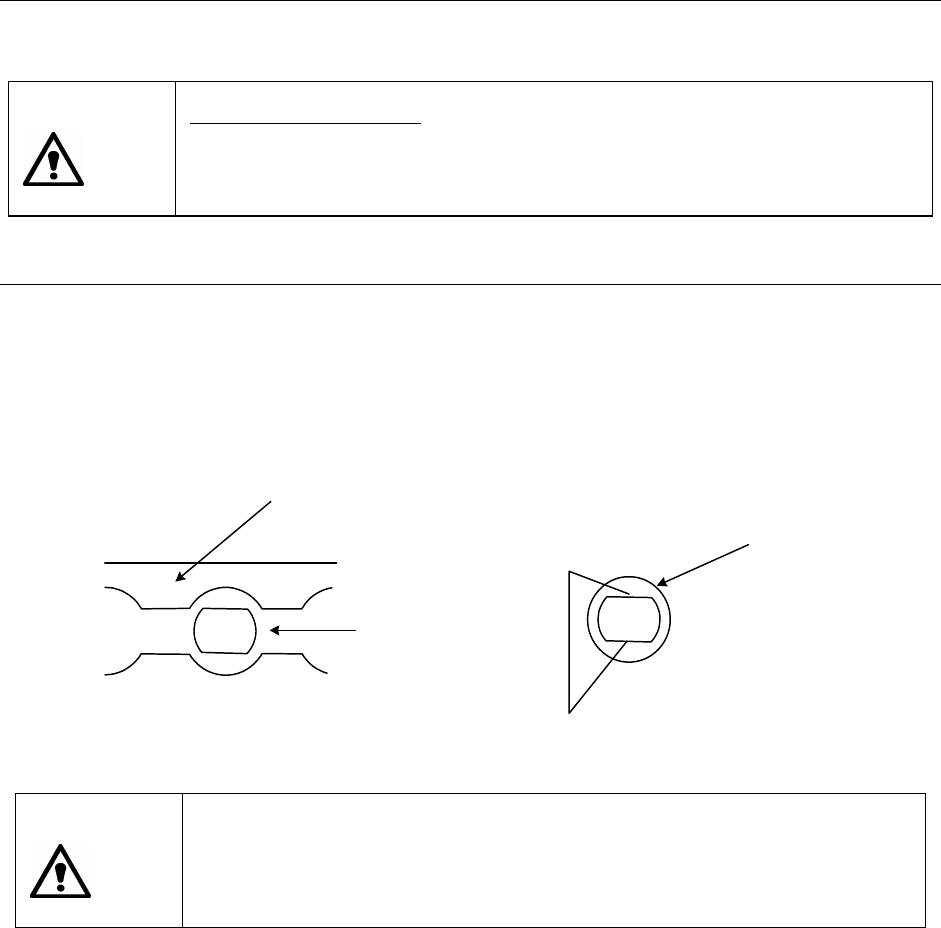

<在 ATC 上安装和拆卸吸嘴的步骤>
1. 请按住安装在后侧芯片盒处的气缸抽气按钮，用手将滑板②打开。
2. 在安装、拆卸吸嘴⑨时，请将吸嘴⑨的平直部分对准 ATC 支架的长孔。
图 2-7-3-1
滑板②
ATC托座①
滑板②打?的状?
吸嘴⑨
平直部分
滑板②打开的状态
· 请务必将吸嘴还原到拆卸的位置。与其他的吸嘴更换时,要重新设定“机器
设置”中的“吸嘴分配”。
· 请勿将吸嘴直接安装在贴片头上。(否则会污染激光面，导致故障的发生。)
注意
2-34
第1部 基本篇 第2章 生产
2-7-3-1 图像定心的吸嘴
使用本设备进行图像定心(MNVC)时，在 ATC 上需要配置 5 支以上 (注 2)「用 VCS 测量不出的
吸嘴 (注 1)」。
注 1： 「用 VCS 测量不出的吸嘴」 是指 MNVC 运行时图象识别设备测量不出的吸嘴，例如下
列吸嘴。
1. 从 500 号到 508 号吸嘴，下面中心金属部分涂成黑色 (参见下图)。
2.定制的下列吸嘴
订制的吸嘴，只有在VCS摄像时吸取面不反光的吸嘴才能使用。但反光范围的短边距离吸嘴
中心±2.0 mm以内的，可以使用。
*下面中央金属部分涂成黑色。
请注意：CX-1 的吸嘴成黑色，
但其他机型有的不是黑色。
3. 夹持吸嘴中涂黑的。
注 2：关于 ATC 上的吸嘴数量
1. 安装防眩光用的吸嘴
用 L 贴片头识别大型元件时，为防止邻轴的反光干扰，例如在 L1～L4 排列的四个轴中，要
跳过邻近的轴，使用 L1 和 L3、L2 和 L4。此时，没有使用的邻近吸嘴的外围、或吸嘴的外
轴的光可能反射到 VCS 摄像机中，从而影响图像识别的准确性甚至不能识别。
为防止这种现象，图像定心时生产前需要进行下列检查工作。
(1) 在开始生产之前，检查 ATC 上是否有 5 支以上的用 VCS 测不出的吸嘴
(2) 做为防眩用，在相邻的不使用的轴上，安装上 VCS 测不出的吸嘴(参见下图)
2-35
