第 1 部 基本篇 第 2 章 生产 (2) 没有继续生产文件时 表2-11-13-1- 3 步骤号 生产动作 传送通道 上的基板 生产中断 时传送通 道的信息 执行后的动作 (按下<START>开关后的动作) ① 有 有基板 不能选择基板搬出后生产 ② 有 无基板 搬出基板后，生产开始 前搬入基板，开始新建 生产或重新开始生产。 ③ 有 无信息 搬出基板后，生产开始 前搬入基板，开始新建 生产或重新开始生产。(需要注意) …
第 1 部 基本篇 第 2 章 生产
步骤
15 . 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“停止继续生产”“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-13-1-16 传送通道上的状态
◇ 选择本项目后显示正在重夹画面，重夹后，生产开始前不搬入基板，执行继续生产。
此时的重夹，由于没有生产中断时传送通道的信息，重夹后新生产的、或重新开始生产的
基板可能有次品和贴片错误，所以要充分注意。
步骤
16 . 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“停止继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2-11-13-1-17 传送通道上的状态
◇ 执行该选择，由于传送通道中没有基板，会出现错误。
2-136
第 1 部 基本篇 第 2 章 生产
(2) 没有继续生产文件时
表2-11-13-1-3
步骤号 生产动作
传送通道
上的基板
生产中断
时传送通
道的信息
执行后的动作
(按下<START>开关后的动作)
① 有 有基板
不能选择基板搬出后生产
② 有 无基板
搬出基板后，生产开始前搬入基板，开始新建
生产或重新开始生产。
③ 有 无信息
搬出基板后，生产开始前搬入基板，开始新建
生产或重新开始生产。(需要注意)
④ 无 有基板
⑤ 无 无基板
开始新建生产或重新开始生产。
⑥
搬入基板
后生产
无 无信息
不显示生产开始前处理对话框。
(立即开始新建生产或重新开始生产。)
⑦ 有 有基板
重夹后，生产开始前不搬入基板，开始新建生
产或重新开始生产。
⑧ 有 无基板
不能选择重夹后生产
⑨ 有 无信息
重夹后，生产开始前不搬入基板，开始新建生
产或重新开始生产。(需要注意)
⑩ 无 有基板
⑪ 无 无基板
错误(没有基板。)
⑫
重夹后生
产
无 无信息
不显示开始生产开始前处理对话框。
(立即开始新建生产或重新开始生产。)
步骤①. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
不能选择“搬入基板后生产”。
步骤②. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“搬入基板后生产”，则传送通道上的状态显示如下。

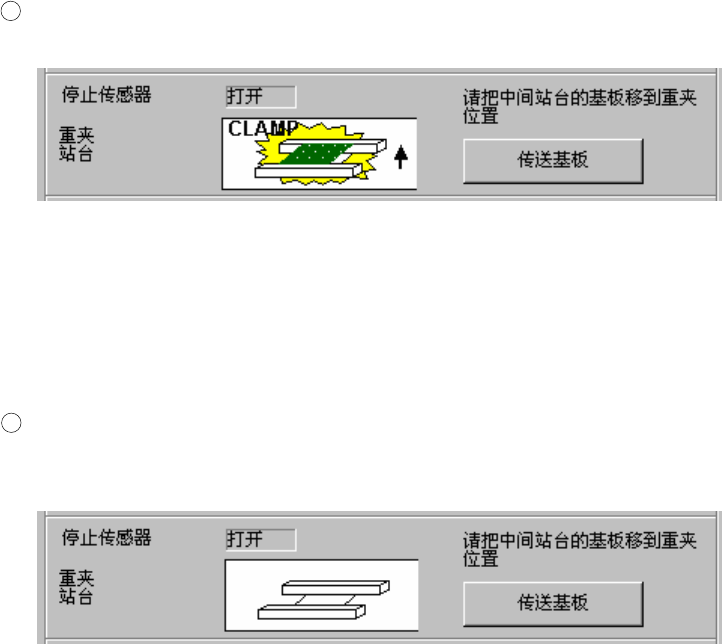

图 2-11-13-1-18 传送通道上的状态
◇ 选择本项目后，显示基板正在搬出的画面，基板搬出后，生产开始前搬入基板，执行新建
生产或重新开始生产。
此时，因已知生产中断时传送通道的信息，因此按照“通道上残留有上次生产的基板”模
式动作。
2-137
第 1 部 基本篇 第 2 章 生产
步骤③. 生产通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“搬入基板后生产”，则传送通道上的状态显示如下。
图 2-11-13-1-19 传送通道上的状态
◇ 选择本项目后，显示基板正在搬出的画面，基板搬出后，生产开始前搬入基板，执行新生
产或重新开始生产。
此时，由于已知生产中断时传送通道的信息，因此按照“通道上残留有上次生产的基板”模
式动作。搬出的基板可能有次品，需要充分注意。
步骤④～⑤. 当传送通道上“无基板”、生产中断时传送通道的信息为“有基板”或“无基板”时，
选择“搬入基板后生产”，则传送通道上的状态显示如下。
图 2-11-13-1-20 传送通道上的状态
◇ 选择本项目后，则在生产开始前搬入基板，执行新生产或重新开始生产。
步骤⑥. 不显示开始生产前处理对话框。
立即开始新建生产或重新开始生产。
步骤⑦. 当传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时，选择“运行重夹
后生产”，则传送通道上的状态显示如下。
图 2-11-13-1-21 传送通道上的状态
◇ 选择本项目后，显示重夹中画面，重夹后，生产开始前不搬入基板，进行新建生产或重新
开始生产。
此时，由于已知生产中断时传送通道的信息，因而按照“通道上残留有上次生产的基板”
模式动作。
2-138
