第1部 基本篇 第4章 生产程序制作
⑤ 正在进行共面性检查的画面
在共面性检查中，显示如下画面。显示进行检查的元件内容/吸取位置，并依次显示进行
中的处理内容。
图 4-5-4-3-5-2 正在进行共面性单独检查
⑥ 共面性检查结果
检查后，检查结果被显示在共面性检查结果中。可进行检测时显示“OK”，不能进行时显
示“NG”，并在注释栏中显示错误原因。
图 4-5-4-3-5-3 检查结果
① 图象识别信息
如果检查结果为 NG，则不能显示错误的详细信息。
显示的错误的详细信息可参照过去的 16 个数据。
⑦ 检查按钮
进行共面性检查。
⑧ 返回按钮
结束共面性检查，返回原来的画面。
4-202
第1部 基本篇 第4章 生产程序制作
4-5-4-3-6 检查速度
本项功能用于：通过模拟动作，对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判断生
产程序的速度是否适宜。
检查速度功能流程概要，请见下图。
开始检查速度
设定条件
（
对话框
）
确认速度检查
将结果存如
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
图 4-5-4-3-6-1 检查确认速度流程图
(1) 检查速度的操作方法
检查速度操作概要
• 从菜单中选择 [检查速度] ，显示[以元件数据速度确认] 画面。
• 在[以元件数据速度确认] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮：开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F8] 键）时：将该检查结果输入到元件数据里，并
返回检查元件数据速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[检查元件数据
速度]画面。
• 在[以元件数据速度确认]画面上，可以用 HOD 的 NEXT，PREVIOS 或 [F5] 键，[F6] 键
向替代元件移动。
4-203
第1部 基本篇 第4章 生产程序制作
(2) 设定检查速度的条件

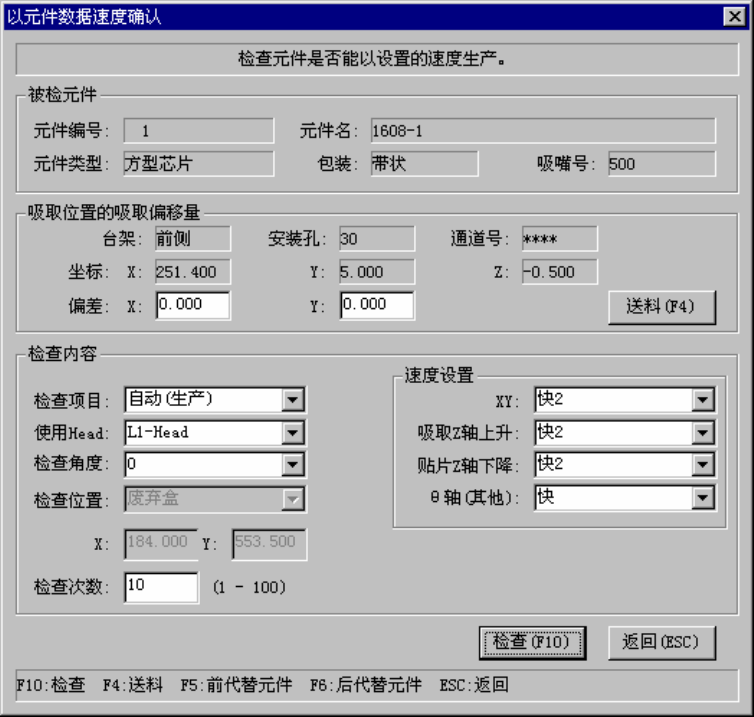

从菜单上选择「确认速度」，显示如下的设置[以元件数据速度确认]对话框。
图 4-5-4-3-6-2 检查元件数据速度对话框
4-204
