第2部 功能详细篇 第12章 选项元件
12-8-9 共面性检查动作概要
执行共面检查时，轴的传感器上的实际动作如下所示。
12-8-9-1 统一测量元件
标准模式、高精度模式共面传感器可以扫描的元件尺寸在26mm以内
“单向扫描测量
”。
图 12-8-9-1 统一测量动作图
12-8-9-2 分批测量元件
在标准模式、高精度模式，元件的宽度超过共面传感器可以扫描的尺寸（26mm）时
共面传感器
26 mm
“此时进行扫描测量
”。
图 12-8-9-2 分割测量动作图
12-32
第2部 功能详细篇 第12章 选项元件
12-9 负荷控制吸嘴
12-9-1 更换吸嘴配件
更换负荷控制吸嘴的吸嘴配件后，可以对应各种元件。
更换吸嘴配件的要领如下：
1. 把吸嘴主体（②）插进配件插入治具（①）里；
2. 把吸嘴配件（⑤）插进吸嘴滑块（④）里；
插入时，请注意，吸嘴滑块和吸嘴配件之间不要沾上脏物、进去灰尘。
3. 把吸嘴配件紧贴到清洁、平滑面上，要推到底，配件插入治具和平面不可留缝隙。
4. 把吸嘴从配件插入治具里取出来，检查吸嘴配件的底面和吸嘴滑块安装面之间不可有缝隙，
不可夹杂有异物。
① アタッチメント押込治具
③ ノズル スプリング
④ ノズル スライダ
A部 色: この部分は外面黒
② ノズル ボディ
⑤ ノズル アタッチメント
内径
外径
拡大
图
12-9-1 负荷控制吸嘴
拆卸方法：
1. 用爪子抓住吸嘴配件，沿周慢慢地拔出，最后抽出来。
1． 若弄脏吸嘴滑块座面(接触于吸嘴配件的部分)，就容易引起图像识别错误。
因此拆卸时，请注意弄脏。
2．若反复拆卸吸嘴配件，就会磨损插入孔。
拆卸次数尽量不要超过 10 次。
④吸嘴滑块
③吸嘴弹簧
A 部：此部分
外面为黑色
⑤吸嘴配件
②吸嘴主体
扩大
①配件插入治具
⑫
吸嘴和配件是消耗品，污损或消耗是，请进行更换。
12-33
第2部 功能详细篇 第12章 选项元件
12-10 右贴片头（FMLA 贴片头）
在贴装大型 QFP 以及 FBG、BGA 等 IC 元件时使用此种右贴片头（FMLA 贴片头）。
·为了实现高速贴片，与 MALA 贴片头（左贴片头）同样，采用了独立的 AC 伺服马达，用以控
制上下动作、旋转，可与 MNLA 贴片头同时吸取。
·与 MNLA 贴片头一样，由于真空压破坏时的自我校正功能，以及贴片前一直由激光传感器对
元件的吸取状态进行监视，实现了低不合格率。
※ 对象元件限于表面贴装用。
FMLA 贴片头不对应裸芯片和 die 贴装。
12-10-1 规格
请参见「1-6 主要规格」。
12-10-2 操作
12-10-2-1 桌面主画面

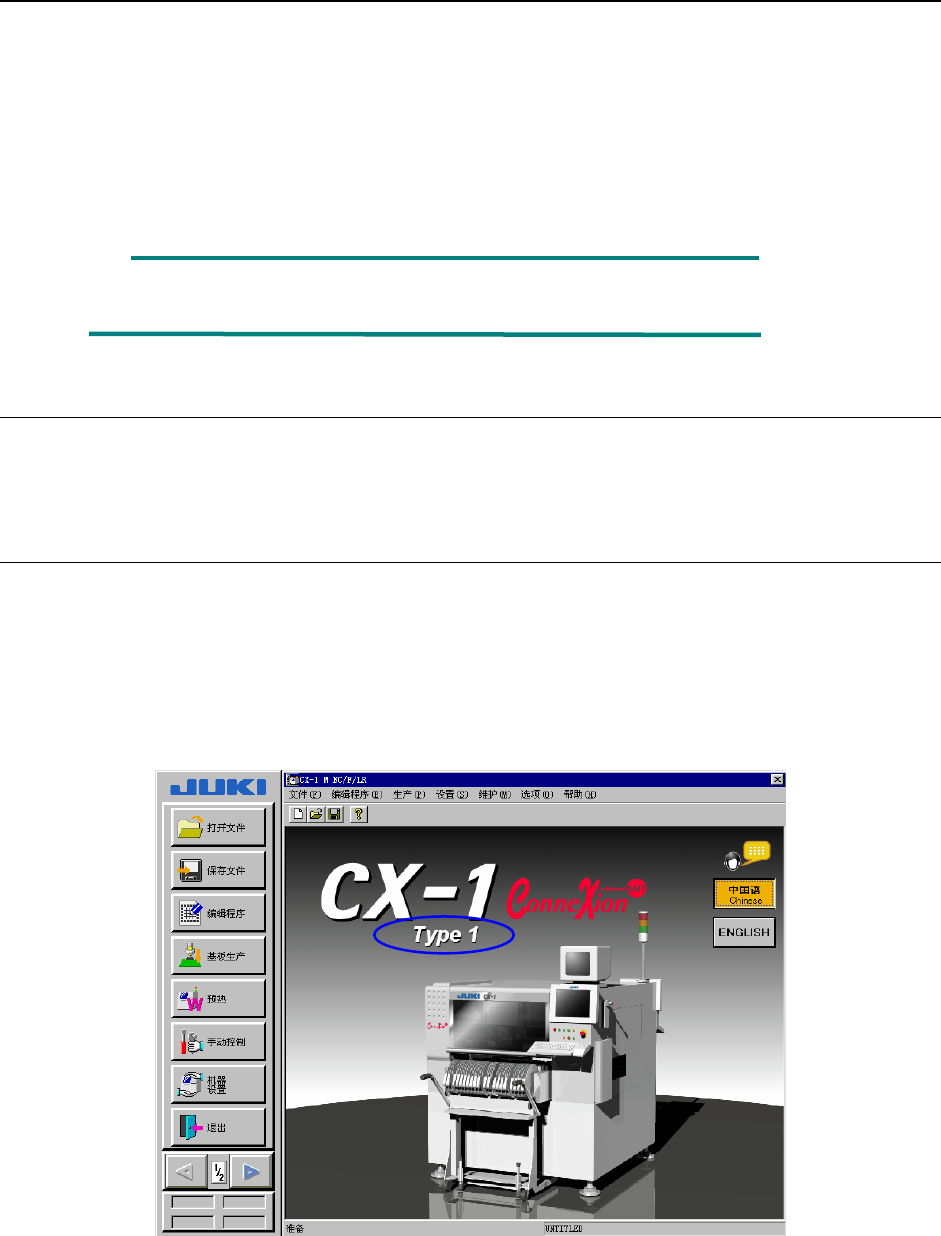

配备右贴片头选购项时，桌面主画面上会显示“Type 1”。
此外，各个菜单上有关右贴片头的显示·操作画面上，将会显示右贴片头。
图 12-10-1
桌面主画面
