第1部 基本篇 第3章 维护 3-3-8-2 清扫后上油、润滑脂 清洗后，用棉签在吸嘴外轴(图3-3-9的斜线部分)的外侧、吸嘴外轴与外侧SP支架间涂抹 New Def lex Oil No.1(JUK I货号MDFRX1001L 0)。 ¾ 涂抹后，用棉纱揩掉多余的油。 棉签 棉纱 棉签 小容器 New Deflex Oil No.1 吸嘴外侧 图 3-3-9 涂油方法 另外,为了使吸嘴外侧保持良好的滑动性，请用牙签在图3-3-10的…
第1部 基本篇 第3章 维护
3-3-8 吸嘴外轴
3-3-8-1 清洗方法
① 用轻轻沾湿酒精的棉花棒擦干净吸嘴外轴里的轴。
②用牙签剔除吸嘴外轴和 SP 支架
的缝隙的污垢。
花键轴
六角扳手孔
划线
外轴 SP 支架
外轴 SP 支架
牙签
缝隙，用牙签剔除污垢
吸嘴外轴
棉签
图 3-3-8 吸嘴外轴的清洗
注意
·请绝对不要使用酒精以外的溶剂(丙酮等)。
·酒精，推荐使用 IPA 乙醇（酒精）。
注意
＜从贴片头上卸下吸嘴外轴时＞
·把外轴的六角扳手孔与花键轴上的划线（3mm 左右）对准后再安装。
·拆卸下吸嘴外轴后，可能影响贴片精度，务请注意。
3-20
第1部 基本篇 第3章 维护

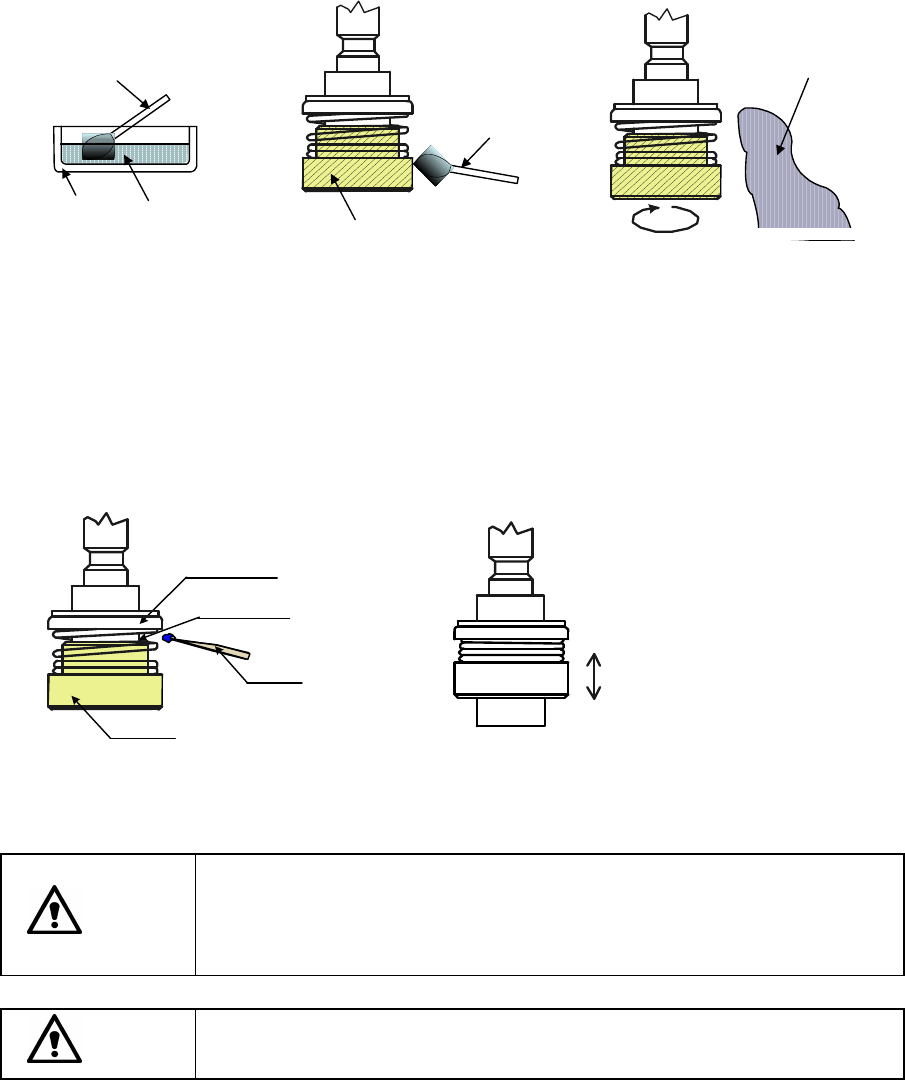

3-3-8-2 清扫后上油、润滑脂
清洗后，用棉签在吸嘴外轴(图3-3-9的斜线部分)的外侧、吸嘴外轴与外侧SP支架间涂抹
New Deflex Oil No.1(JUKI货号MDFRX1001L0)。
¾ 涂抹后，用棉纱揩掉多余的油。
棉签
棉纱
棉签
小容器
New Deflex Oil No.1
吸嘴外侧
图 3-3-9 涂油方法
另外,为了使吸嘴外侧保持良好的滑动性，请用牙签在图3-3-10的“油脂涂抹部分”(吸嘴外
侧与外侧SP支架间的缝隙部分)涂抹米粒大小的Albania油脂。
¾ 将吸嘴外侧上下移动20～30次左右，以使润滑脂均匀地涂抹在吸嘴外侧。
外侧 SP 支架
涂抹润滑脂部分
牙签
20～30 次
吸嘴外侧
图 3-3-10 润滑脂的涂抹方法
危险
溶剂有起火的危险。因此在使用时请充分予以注意。
请绝对不要使用丙酮。否则会导致吸嘴扩散器变色。
作业时请使用防止有机臭气的面罩。IPA 的成分中含有对人体有害的物质。
危险
为防止因意外启动而引发事故，请在切断电源后进行作业。
3-21
第1部 基本篇 第3章 维护
3-3-9 ATC
1
2
3
4
5
6
7
8
9
A
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
B
⑦
③
④
②
⑧
⑤
⑥
①
⑩
⑨
图 3-3-11 ATC
① ATC 底座 ⑥ ATC OPEN 传感器
② 滑板 ⑦ ATC CLOSE 传感器
③ ATC 底板 ⑧ 吸嘴
④ 气缸 ⑨ 5 极切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号（1-30）
如果“滑板②”上有芯片或垃圾等，则有可能导致吸嘴不能正常吸取或释放，此时，请用浸
有酒精的棉纱进行清除。
危险
为防止因意外启动而引发事故，请在切断电源后进行作业。
