第 1 部 基本编 第 2 章 生产
(1) 被检元件
显示元件内容。
(2) 被检元件的吸取位置
显示吸取元件的吸取位置内容。
可通过HOD的“NEXT”、“PREVIOS”或“F5”键、“F6”键，以前一个、或后一个元件的吸
取位置来代替。
● 送料
顶推一下供料器，送出元件(32mm纸带除外)。
● 把示教（检查）结果反映在吸取数据中
选择：是否把用HOD示教的结果反映在吸取数据。不选中时，坐标仅适用于此次吸取。
(3) 检查项目
检测元件的激光高度、元件高度。
(4) 检测激光高度
检测激光高度。
单击“检测”则显示如下画面。
图 2-10-6-3-10 激光高度检测
2-104
第 1 部 基本编 第 2 章 生产
① 激光高度检测值
显示激光高度检测所必需的内容。( )内显示检测前的值。
● 激光高度
可任意改变激光高度。在这里设定的值，将作为下一项目的“激光高度检测范围”的“当
前位置”使用。
● 把检查结果反映在元件数据
要将检测的激光高度结果反映在元件数据中时，请选中此项。
● 同时检测元件高度
如果选中，则在激光高度检测前检测元件高度。同时也自动计算激光高度。因为此时自
动计算出的激光高度，将作为“激光高度检测范围”的“当前高度位置”使用，所以不
可以任意指定激光高度。
② 激光高度检测范围
激光高度检测将在以下条件所示范围内反复进行激光高度检查，以已进行了定心的激光高
度作为最佳激光高度。
a)当前高度位置
从激光高度检测值中设定的“激光高度”值开始，按照“检测动作方向”的设定，对每
一“移动步Step”的设定值进行反复检测。当激光定心成功时，检测结束。
b)元件吸取面->元件下面
从吸取面(元件上面)到元件下面，一边移动“移动Step”的设定值，一边检测。
c)元件下面->元件吸取面
从元件下面到吸取面(元件上面)，一边移动“移动Step”的设定值，一边检测。
d)移动幅度（Step）/移动范围
设定检测时的移动幅度（Step）和移动范围。
元件 面
侧
移范
动围
移
动
step
当前激光高度
移范
动围

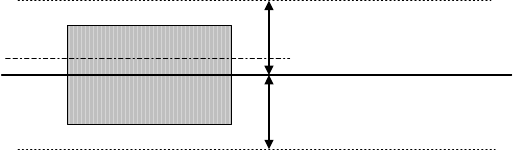

图 2-10-6-3-11 激光高度判定范围(当前高度)
2-105
第 1 部 基本编 第 2 章 生产
表 2-10-6-3-2 激光高度检测的重复范围
项目 开始点 方向 内容
上下交互 从当前位置开始上下交互进行连续检查。
上方向 从当前位置开始仅在上方向进行连续检查。
１ 当前高度位置
下方向 从当前位置开始仅在下方向进行连续检查。
２ 元件吸取面→元件下面 以元件高度为基础，从元件吸取面到上面进
行连续检查。
３ 元件下面→元件吸取面 以元件高度为基础，从元件下面到元件吸取
面进行连续检查。
霞楚強恬（圷周嚥爾高互業議了崔購狼）
蝕兵泣：輝念互業了崔
圭㏍：貧和住札
簾恁
圷周
爾高互業
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
蝕兵泣：輝念互業了崔
圭㏍：貧圭㏍
① ② ③ ④ ⑤
① ② ③ ④ ⑤
蝕兵泣：圷周和中->圷周簾函中
圭㏍：－－－
①(霞楚念) ② ③ ④ ⑤ ⑥
①(霞楚念) ② ③ ④ ⑤ ⑥
蝕兵泣：輝念互業了崔
圭㏍：和圭㏍
爾高互業
簾恁
圷周
簾恁
圷周
爾高互業
爾高互業
爾高互業
簾恁
簾恁
圷周
圷周
蝕兵泣：圷周簾函中->圷周和中
圭㏍：－－－
图 2-10-6-3-12 激光高度检测的重复范围
吸嘴
检测动作（元件和激光高度的位置关系）
起点：当前高度位置
方向：上下交互
吸嘴
元件
激光高度
起点：当前高度位置
方向：上方向
吸嘴
元件
激光高度
起点：当前高度位置
方向：下方向
吸嘴
元件
激光高度
激光高度
元件
吸嘴
起点：元件下面->元件吸取面
方向：---
（
测量前
）
起点：元件吸取面->元件下面
方向：---
吸嘴
元件
激光高度
（
测量前
）
2-106
