第2部 基本编 第8章 机器设置

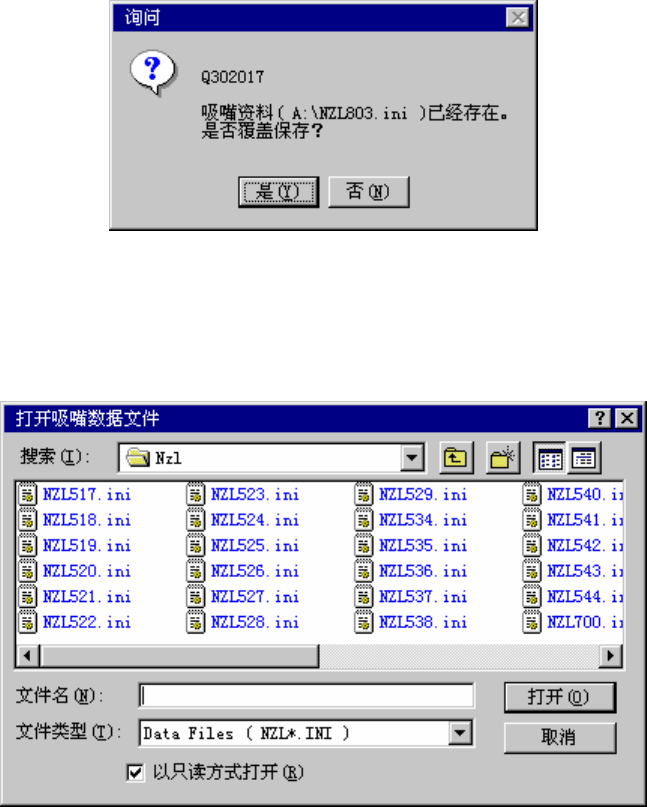

如果指定的吸嘴信息已被登录，则显示如下询问信息。
选择“是”后，即可用FD的相应吸嘴信息来更新原有数据。
图 8.3.2-3 询问更新吸嘴信息
如果未将 FD 插入 FDD 中，或由于使用的 FD 不良而无法读出时，将会显示如下追加吸嘴数据
文件夹浏览画面。这里储存了原有的追加吸嘴数据文件。
图 8.3.2-4 吸嘴数据文件对话框
8-6
第2部 基本编 第8章 机器设置
8-4 显示
在菜单上选择是否要显示工具栏、状态栏（默认为不显示）。
结束机器设置后，状态将恢复到默认状态。
可选择显示构成图、设定值一览。
8-4-1 显示构成图
启动机器设置时显示图 8.2.1-1，即初始画面的构成图。按下构成图画面上的按钮，可显示各
单元的设置画面，也可用图像显示 ATC 滑动板、外形汽缸、支撑台、传送挡销的状态
（１）传感器状态
传感器的状态用如下象征性构成图显示。

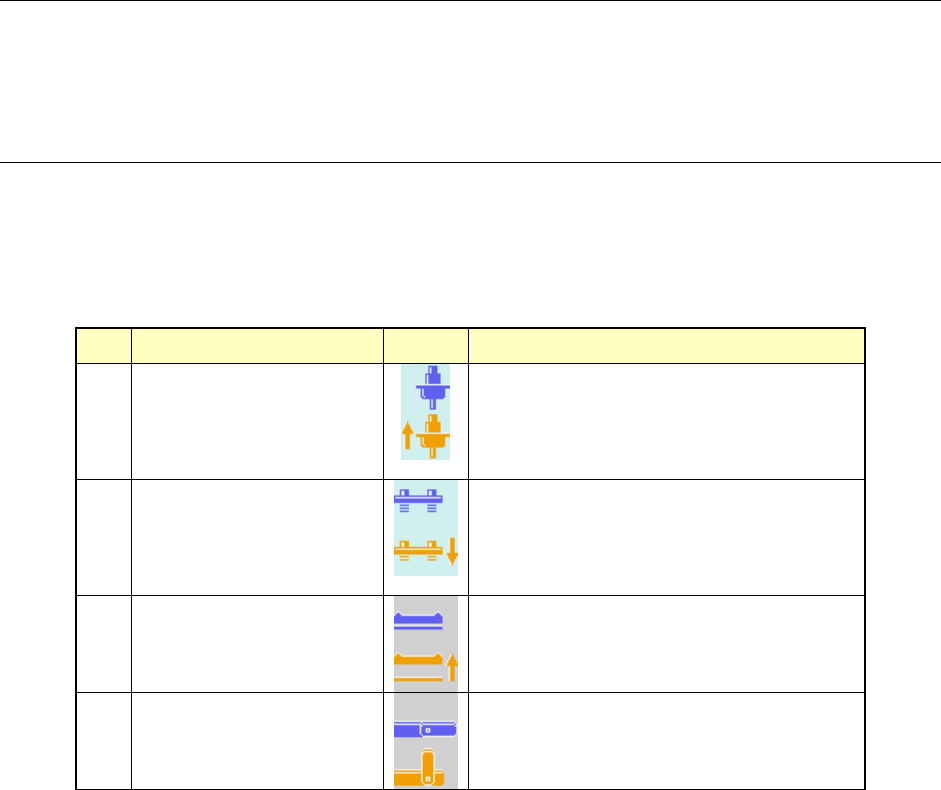

表 8-4-1 显示状态一览表
No. 显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
2 外形基准汽缸 外形基准汽缸 OFF。
外形基准汽缸 ON。
3 支撑台 支撑台 OFF。
支撑台 ON。
4 挡销 挡销 OFF。
挡销 ON。
8-7
第2部 基本编 第8章 机器设置
（２）设置按钮
按动画面上显示的构成图按钮，可启动各单元的设置画面。

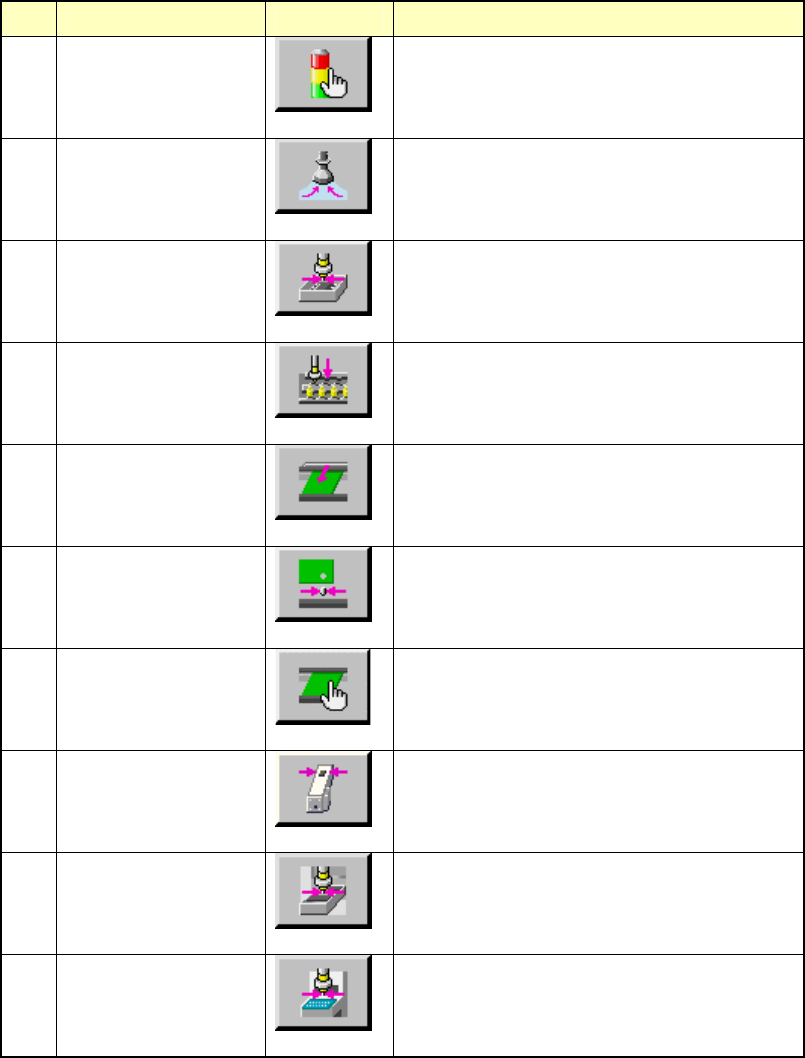

表 8-4-2 设置按钮一览表
No. 显示项目 显示按钮 显示内容
1 信号灯
显示设置信号灯的对话框。
2 无吸嘴真空值
显示无吸嘴真空值对话框。
3 元件废弃位置
显示元件废弃位置对话框。
4 ATC 吸嘴配置
启动 ATC 吸嘴配置对话框。
5 外形基准位置
显示外形基准位置对话框。
6 基准针位置
显示基准针位置对话框。
7 基板传送
显示基板传送对话框。
8 IC 回收带
显示 IC 回收带位置对话框。
9 DTS（使用单元）
显示使用单元对话框。
在 MTS/DTS 使用单元页中进行 DTS 设置。
10 MTS
显示 MTS 安装位置偏移量对话框。
8-8
