第1部 基本篇 第4章 生产程序制作
当不需要改变检测框时，只按ENTER键输入。
**********
**********
与刻度框同样，设置检测
框。
设置方法与刻度框的设置方法相同。

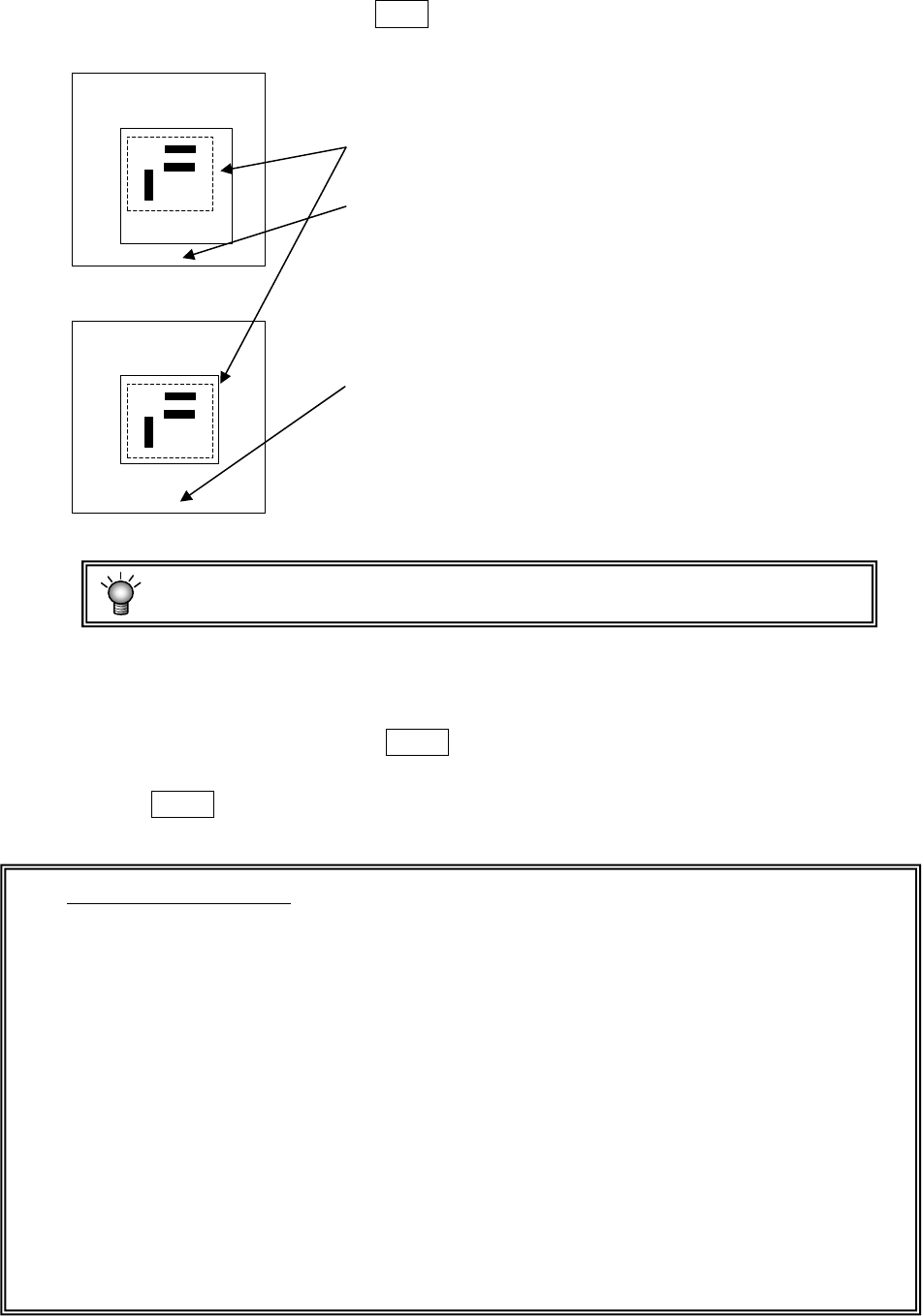

虚线部分为模板设置框，实际不显示。
在画面下方显示“Set Left-Top Point”。
调整完成后按 ENTER 键。
在画面下显示“Set Right-Bottom Point”。
此时，如果按下 HOD 的 PREVIOUS 键，可以返回检测框的示教(③的操作)中。
⑥ 识别的示教结束后，标记数据的旁边显示(T)，表示示教已完成。
需对使用的全部标记进行识别示教。
此外，在示教过程中按下HOD的CANCEL键，将结束当前的示教。(此时，至此输入的数据全
部无效)
按下CANCEL键时，装置不移动。
● 关于模板设置的注意事项
1) 请确认在检测框内没有与已设置的模板相类似的图案。
2) 图案的大小与标准标记相同,为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。用若户指定模板数据，则不能求出精确的图案中心位置。
由于是以十字光标的移动来进行示教，所以用户所指定的位置将直接被视作中心位置(当
为一般的标记时，将计算获得的重心位置作为图案的中心位置，所以不会产生误差)。
4) 不能对用户指定的模板进行图像复制。
5) 将使用了用户指定模板的生产程序保存到 FD 时，如果空余空间不足，可能无法保存生产
程序。
6) 从 FD 种读取使用了用户指定模板的生产程序很花时间，所以建议不要直接用 FD 读取或保
存。
7) 复制保存在 HD 中的生产程序时，请从主菜单的“文件”中的“文件管理(参照)”中复制
到 FD 中。
4-166
第1部 基本篇 第4章 生产程序制作
4-5-2-4 吸取位置校正的示教 4-5-2-4 吸取位置校正的示教
吸取位置校正的识别示教取位置校正的识别示教
第1部 基本篇 第4章 生产程序制作
4-167
吸
现就识别示教的基本操作方法进行说明如下。
操作顺序：
①将元件数据附加信息中的吸取位置校正(OCC)校正设置为[执行]。
设置后，把光标移动到示教的编辑框内。

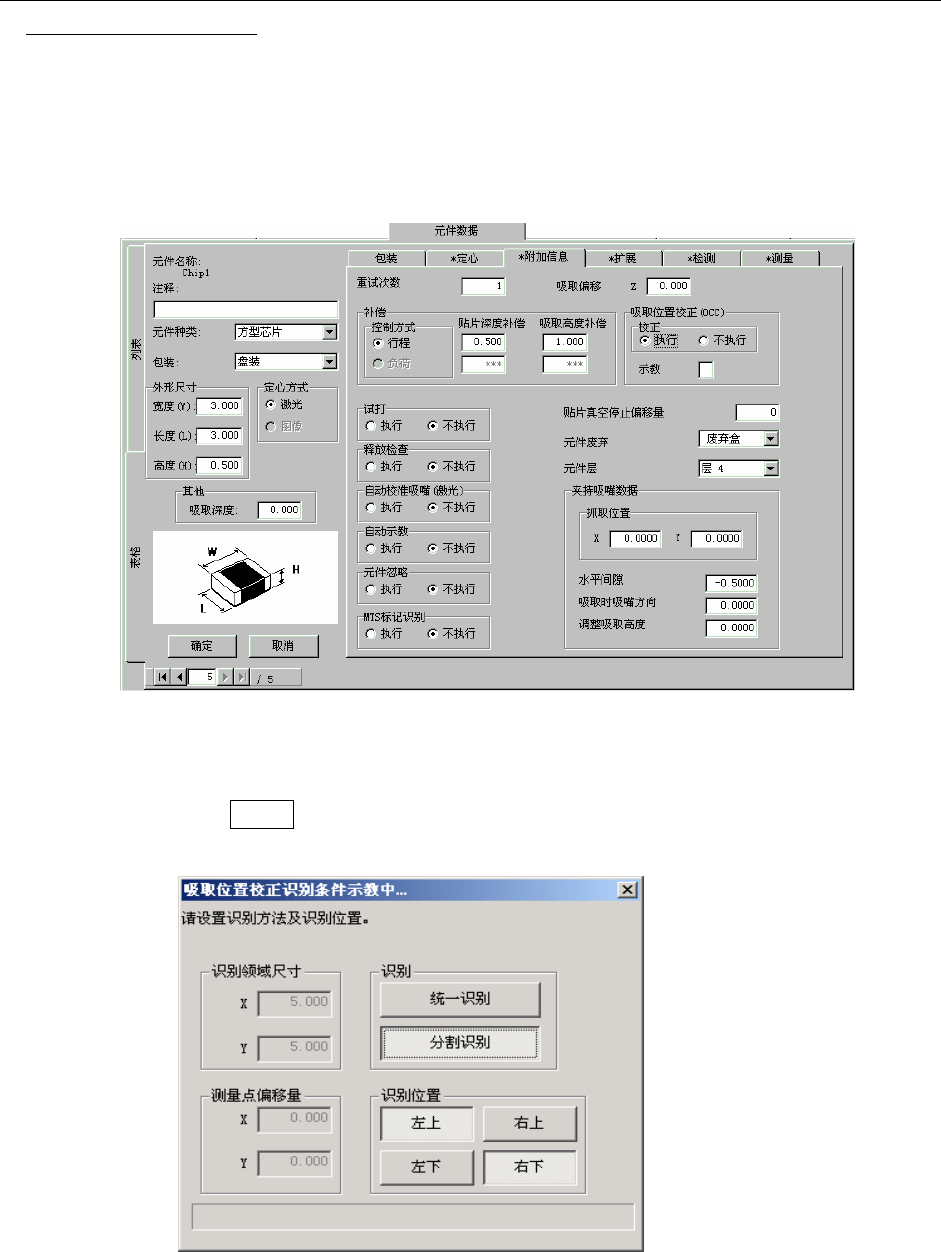

图 4-5-2-4-1 吸取位置校正示教
② 按下 HOD 的 CAMERA 键后，显示如下画面。
4-167
第1部 基本篇 第4章 生产程序制作
* 如果此时安全盖是打开状态，则显示如下确认安全的画面。
确认安全后，请按下“继续”按钮，进行示教。
此时，摄像机移动到吸取坐标，在监视器画面中显示出示教对象的元件。如果监视器中没
有出现要示教的元件，请确认输入的坐标是否正确。
另外，如果按下 CAMERA 之外的键，则会出现报错声音，无法进行识别示教。
③ 输入识别领域尺寸、识别位置偏移
输入使用的识别领域尺寸。需要在元件上显示识别图案时，进行此项设置。如果识别使用
的元件上的团，不再元件中央，则输入识别位置偏移值。调整完毕后，按下 ENTER 键。
④ 选择识别方法、指定识别位置。
根据元件，可选择如下统一识别，分割识别。
元件尺寸 统一识别 分割识别
～4mm ○ ×
4mm～5.5mm ○ ○
5.5mm～ × ○
元件尺寸为 4mm～5.5mm 时，请选择识别方法。
选择分割识别时，请指定 2 处识别的地方。
调整完毕后，请按 ENTER 键。
