第2部 功能详细篇 第12章 选项元件
12-10-2-4 程序编辑
可把“右贴片头”分配在「贴片数据」的“Head(贴片头)”栏里。

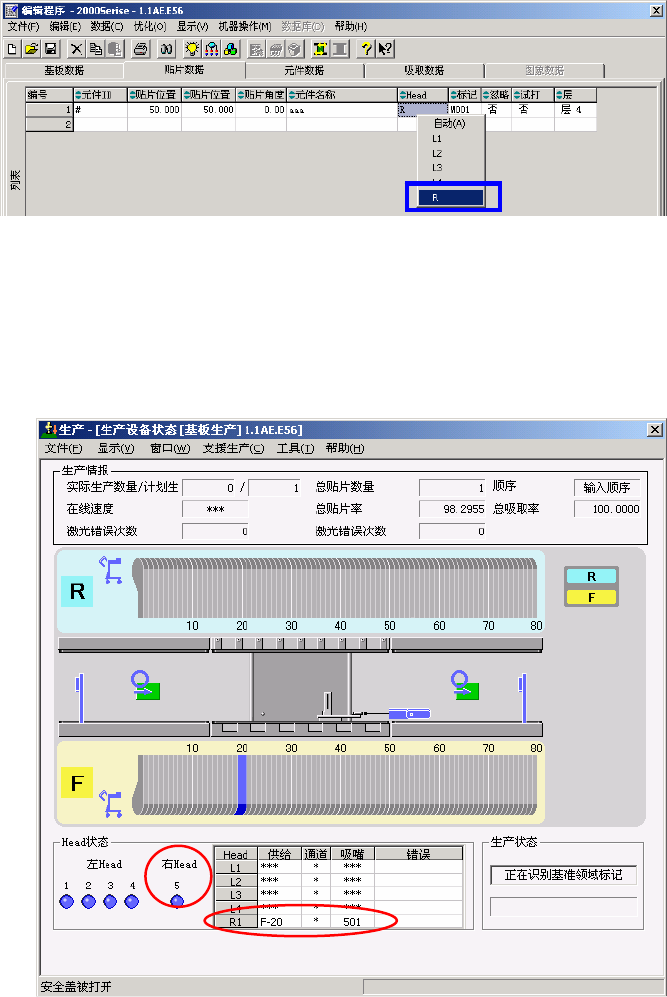

图 12-10-4 贴片数据画面
12-10-2-5 生产画面
可在生产情报画面、贴片跟踪对话框、生产状态画面、生产设备状态画面、生产中暂时停止画面
上，显示右贴片头状态。
图 12-10-5 生产中显示右贴片头 （
生产设备状态画面）
此外，需要从暂时停止画面显示激光波形显示画面时，可选择右 Head(贴片头)状态来显示。
12-36
第2部 功能详细篇 第12章 选项元件
12-11 薄基板传送单元
此选项适用于 0.1mm 以上 0.4mm 以下的基板。
12-11-1 规格
12-11-1-1 基板规格
Min. (X)50mm×(Y)35mm
但，装备自动调整基板宽度选项时为 (X)50mm×(Y)50mm
基板尺寸
Max. (X)330mm×(Y)250mm
Min. (X)153mm×(Y)102mm 以下 → 0.1mm
(X)153mm×(Y)102mm 以上 → 0.4mm
基板厚度
Max. 4.0mm
可传送重量 5g～1,000 g
翘曲容许值 每 50mm 翘曲 0.2mm 以下，上翘、下翘均 1mm 以下
（依据 JIS B8461 规定）
基板材质 陶瓷、玻璃环氧、引脚框架
12-11-1-2 基板位置定位
限于夹杆 Y 外形基准。但，对厚度小于 0.4mm 的基板，要控制夹杆 Y 不使之运行。

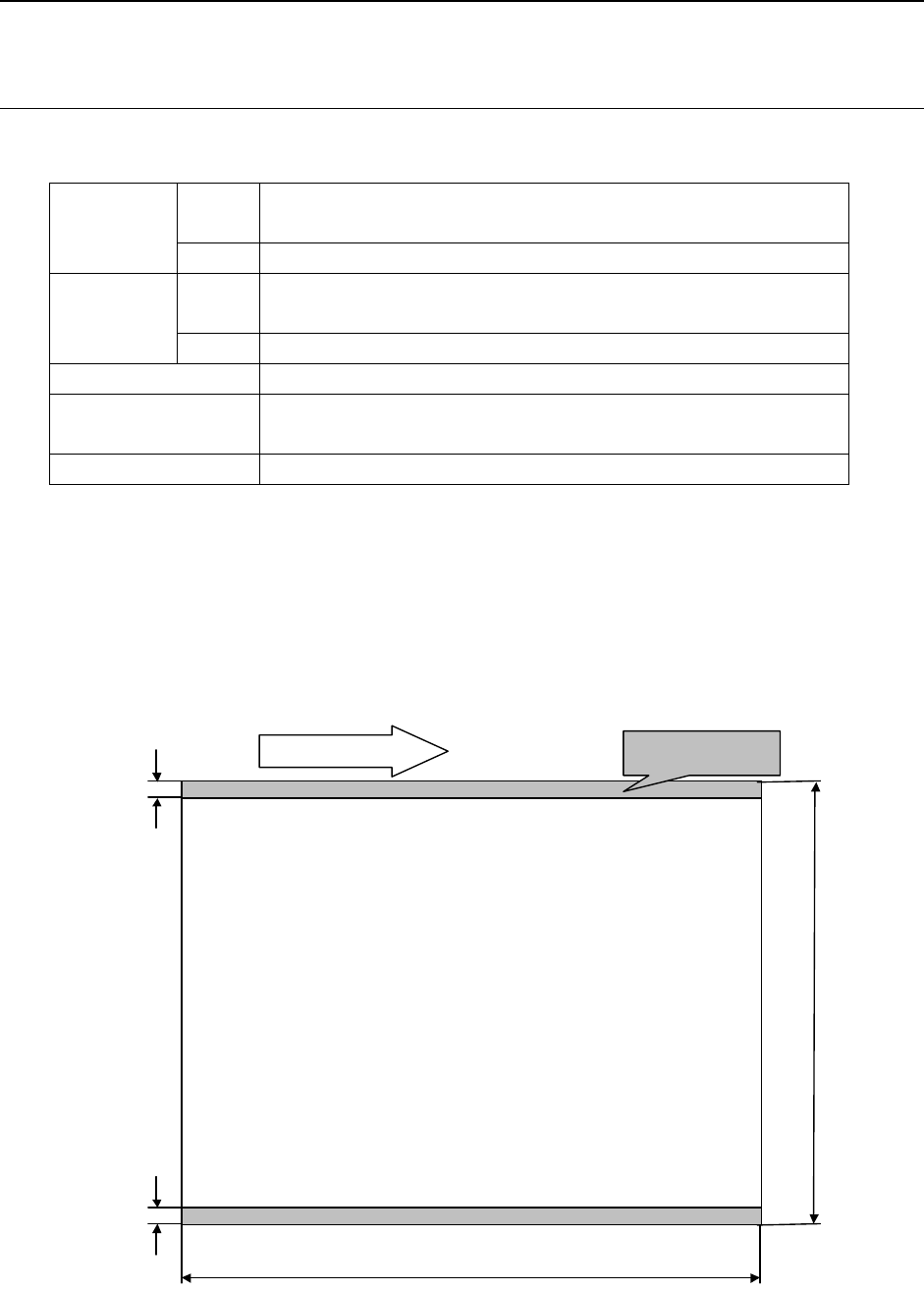

12-11-1-3 基板不可传送的区域
1)基板上面
50～330m m
轨侧
3mm3mm
35～250mm
自動基板幅調節付き50～250mm
不可贴片范围
搬送方向
传送方向
附带基板宽度调整 50～250mm
12-37
第2部 功能详细篇 第12章 选项元件
2)基板背面
轨侧
8mm
21mm
不可设置支撑销
的范围
搬
背面不可
贴片范围
送方向
传送方向
20mm
8mm
3)基板背面高度限制
基板下面适用到高度小于 10mm 的元件。
※适用元件的高度以主机规格为准
元件
基板
10mm以下
12-38
