第1部 基本篇 第2章 生产 2-8-3-4 中断 预定数量的生产完成后生产将中断，返回到生产条件画面。信号灯变为3色同时点亮，表示 预定数量的生产已完成。 如果想 在未达 到预定数 量前中断 生产， 请 按下<STOP>开关 进入暂 停状态， 然后再 按下<STO P>开关。此时显示如下询问画面。单击“确认”后，生产将被中断。 图 2-8-3-4-1 确认退出生产 注 意 单击“确 认 ”后，将进行吸嘴交换动作…
第1部 基本篇 第2章 生产
１) 在生产条件的运行模式选项中选中“步骤”时，即使按下操作面板的<START>开关开始
生产运行，也不显示生产状态，而显示图 2-8-2-2-1。
２) 当在步骤生产中停止时，或在连续生产中处于暂停时，按下键盘的“F7”键，可将贴片
头移动到回避位置。
３) 当在步骤生产中停止时，或在连续生产中处于暂停时，按下键盘的“F8”键，或选择画
面上的“连续/步骤”按钮，可对连续/步骤进行切换。
４) 暂停状态时的示教
在生产中暂停时，根据暂停原因及暂停的位置，可以进行下列数据的示教。
吸取数据 贴片数据
标记
数据
暂停原因 暂停位置
X,Y Z X,Y Z X,Y
备注
吸取位置 ○ ○
·根据用户按键要求
·外罩打开
·送料器台架下降
·检测到送料器悬浮
贴片位置 ○
·从 XY 示教开始
·有效的 HOD 设备键
为摄像机键、贴片
头键。
标记识别错误 标记位置 ○ ·仅摄像机键有效
1. 吸取位置的示教，限于按 “输入顺序”贴片、依次吸取时才可。
(同时吸取时不能示教。)
2. 对多面基板贴片位置的示教，仅限于进行基准电路贴片时才可；而对基准电路中检测
出坏标的基板，不能进行示教。
3. 在示教中可读入的示教项目，只限于按动 HOD 的［ENTER］键前、HOD 上 LED 亮灯的
项目数据，如果想通过示教取得 XYZ 的全部数据，请分别进行示教取得。
4. 托盘元件的吸取位置，不能进行示教。
2-55
第1部 基本篇 第2章 生产
2-8-3-4 中断
预定数量的生产完成后生产将中断，返回到生产条件画面。信号灯变为3色同时点亮，表示
预定数量的生产已完成。
如果想在未达到预定数量前中断生产，请按下<STOP>开关进入暂停状态，然后再按下<STO
P>开关。此时显示如下询问画面。单击“确认”后，生产将被中断。

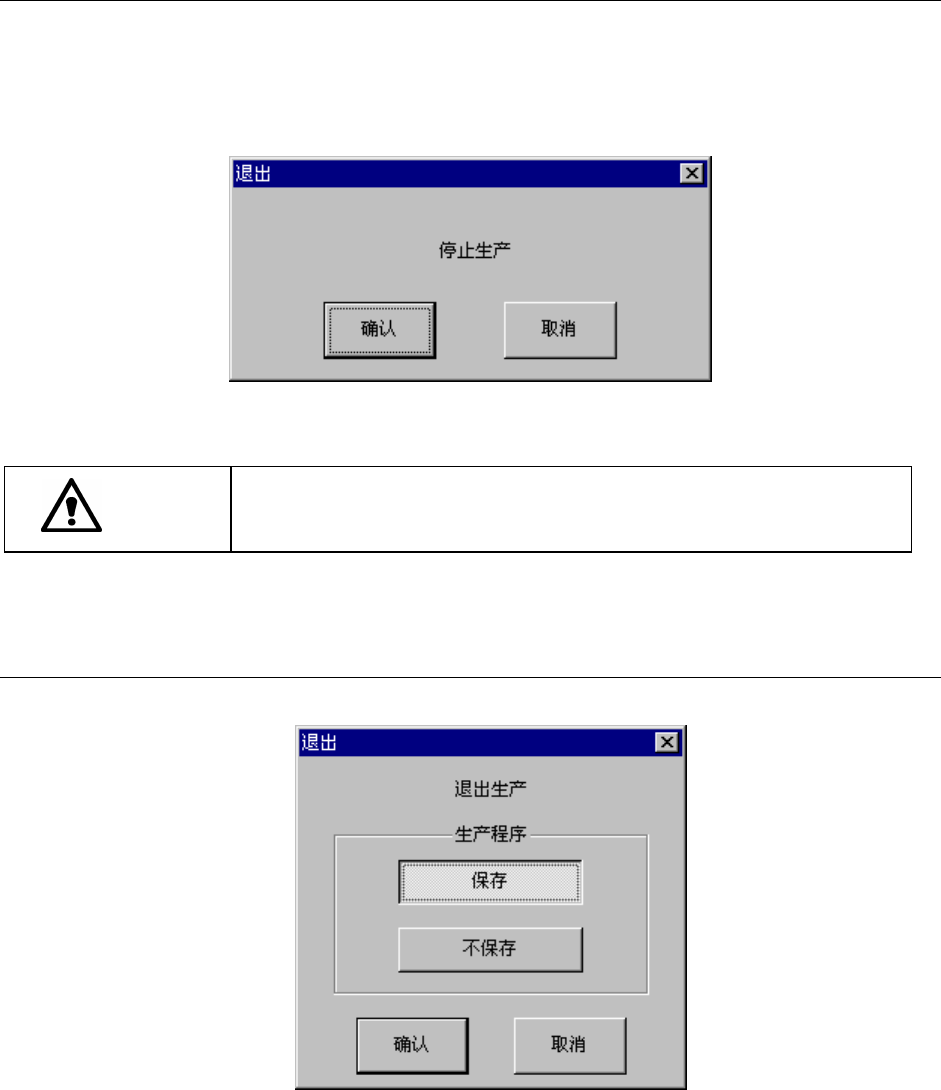

图 2-8-3-4-1 确认退出生产
注意
单击“确
认”后，将进行吸嘴交换动作。为了避免人身伤害，在运行过
程中切勿将手放入装置内部，也不要将脸和头部靠近装置。
2-8-3-5 退出生产
在菜单栏中选择“文件”/“退出”，单击画面右上角的:。显示如下信息。
图 2-8-3-5-1 退出生产
选择是否保存生产程序(含生产管理信息)后，单击“确认”。
生产画面结束，显示主画面。
2-56
第1部 基本篇 第2章 生产
2-9 生产管理信息
2-9-1 生产管理信息
当生产模式为基板生产时，生产管理信息将保存下来。可在本项目中查看生产中被保存的生
产管理信息。
1) 生产管理信息的收集条件
① 生产模式为基板生产、且对所有贴片点进行贴片时
② 只要收集过一次后，下一次生产开始时，将以上一次收集的数据为基础进行追加收集。想
要从从新收集数据时，需清除上一次的数据。
2) 生产管理信息画面
从菜单栏中单击“窗口”/“生产管理信息”，选择要参照的生产管理信息。
图 2-9-1-1 生产管理信息(综合)菜单
3) 内容
① 综合管理信息
图 2-9-1-2 生产管理信息(综合)
NO. 项目 内容□
1 生产基板数量 最后清除生产管理信息后所生产的基板数量。(仅指成品)
2 生产数量(电路) 已生产的电路数。 (实际数量 × 电路数 － 查出坏标次数)
3 开始生产时刻 最后清除生产管理信息后，最初开始生产的日期与时间。
4 结束生产时刻 该生产程序最后结束生产的日期和时间。
5 运转时间
从生产开始到退出生产期间，除去停止时间和基板传送等待时间的总和。(不
含临时停止时间)
2-57
