第 1 部 基本编 第 2 章 生产 2-108 2-10-6-4 VCS脏污检查 检查 VCS 的脏污。详细说明请参见“第 8 章 机 器设置”的说明。
第 1 部 基本编 第 2 章 生产
“正在单独检查激光高度”显示如下画面。
检查中的元件内容/吸取位置/激光高度，依次显示处理内容。
图 2-10-6-3-13 正在单独检查激光高度
检测结束后显示结果。显示内容与检查时的含义相同。
图 2-10-6-3-14 激光高度检查结果
2-107
第 1 部 基本编 第 2 章 生产
2-108
2-10-6-4 VCS脏污检查
检查 VCS 的脏污。详细说明请参见“第 8 章 机器设置”的说明。
第 1 部 基本篇 第 2 章 生产
2-11 生产时的各种处理
2-11-1 元件用完
带状供料器、管状供料器吸取元件发生重试次数超过设置、或元件剩余数量为0时，需要进行
“元件用完”处理。
请补充元件、或解除重试次数超过设置的原因(补充元件剩余数量等)后，再开始生产。
2-11-1-1 元件用完时的处理
1) 黄色信号灯闪烁(JUKI 标准设定)。
2) 继续贴片处理
其他部分可以贴片时，贴其他部分。
有可替代的供料器时,可从下一次吸取贴片循环开始，使用替代供料器。

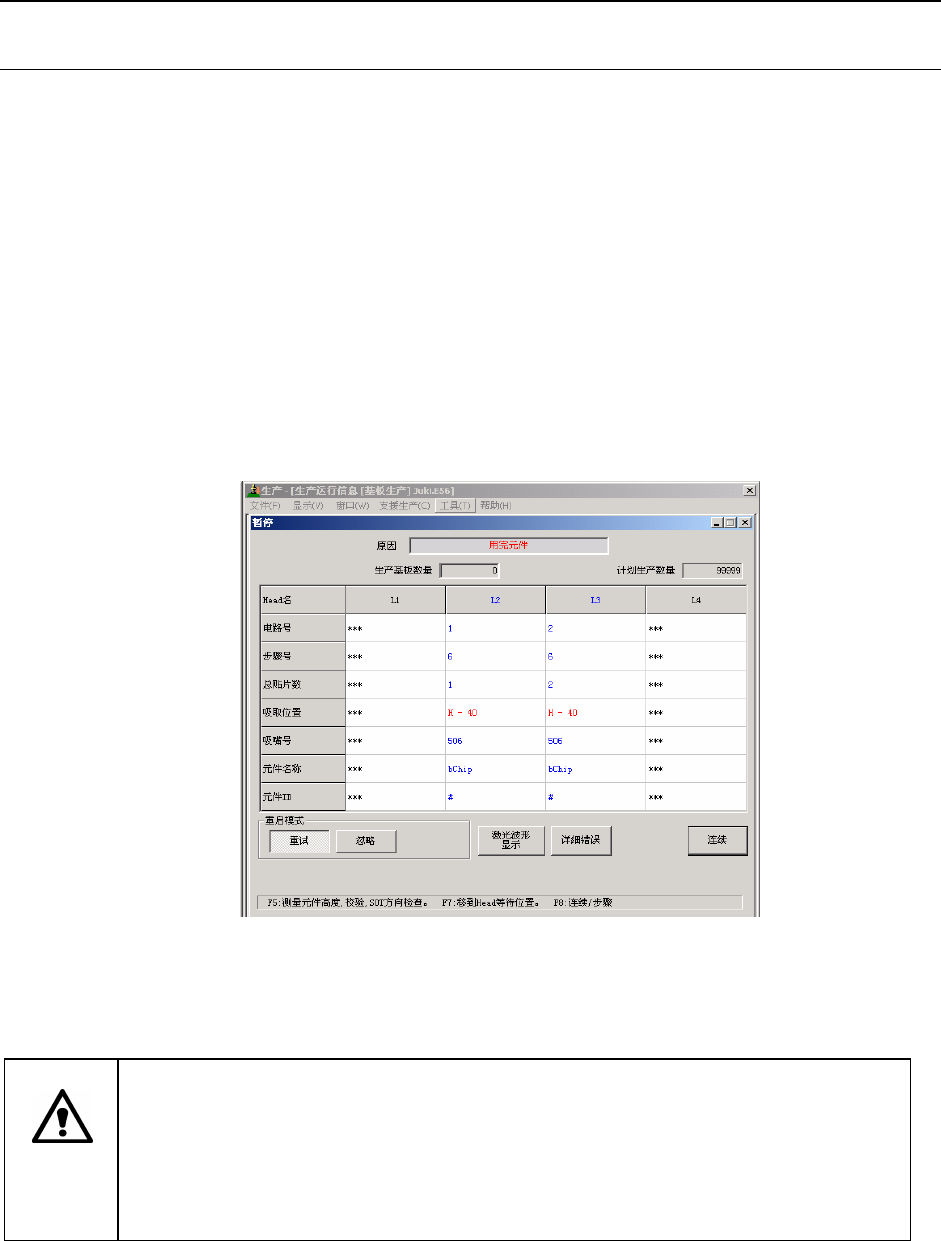

但若已在操作选项中选中“元件用完时跟踪停止”时，则显示如图2-11-1-1的画面，进入暂
停。
图 2-11-1-1 元件用完
按<START>开关：开始生产。按<STOP>开关：显示信息，停止生产。
注意
按下<START>开关时贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体
(调整工具等)。
2-109
