第1部 基本篇 第2章 生产 2-3-3-3 停电后的复原措施(电源ON) 停电后重新启动时，系统将检查停电时保存的文件，若文件存在，则会显示确认画面。 ◆ 检测出停电时保存的文件存在时： 启动时检测出有备份文件时，会询问： · 选择“是”：复原生产程序、生产管理信息等，返回到停电前的状态。 · 选择“否”：不进行复原处理。 完成复原处理后，会询问： · 选择“是”：则删除备份文件。 · 选择“否”：不删除备份文件。(下次启动时将再…
第1部 基本篇 第2章 生产
步骤 2. 保存文件
把继续作业所必需的信息保存到临时文件中后后，可强制关闭应用程序。
图 2-3-3-4 正在保存时的画面
步骤 3. 关机处理
① 切断电源的准备
退出应用程序后，Windows XP开始关机，进入可切断电源的状态，显示如下画面后，请切断电
源。
图 2-3-3-5 关机画面(中央画面显示)
② 从 UPS 关闭电源
未“手动”切断主电源(CX-1主机)时，“在大约3分钟后，UPS自动关闭供电”。
2-11
第1部 基本篇 第2章 生产
2-3-3-3 停电后的复原措施(电源ON)

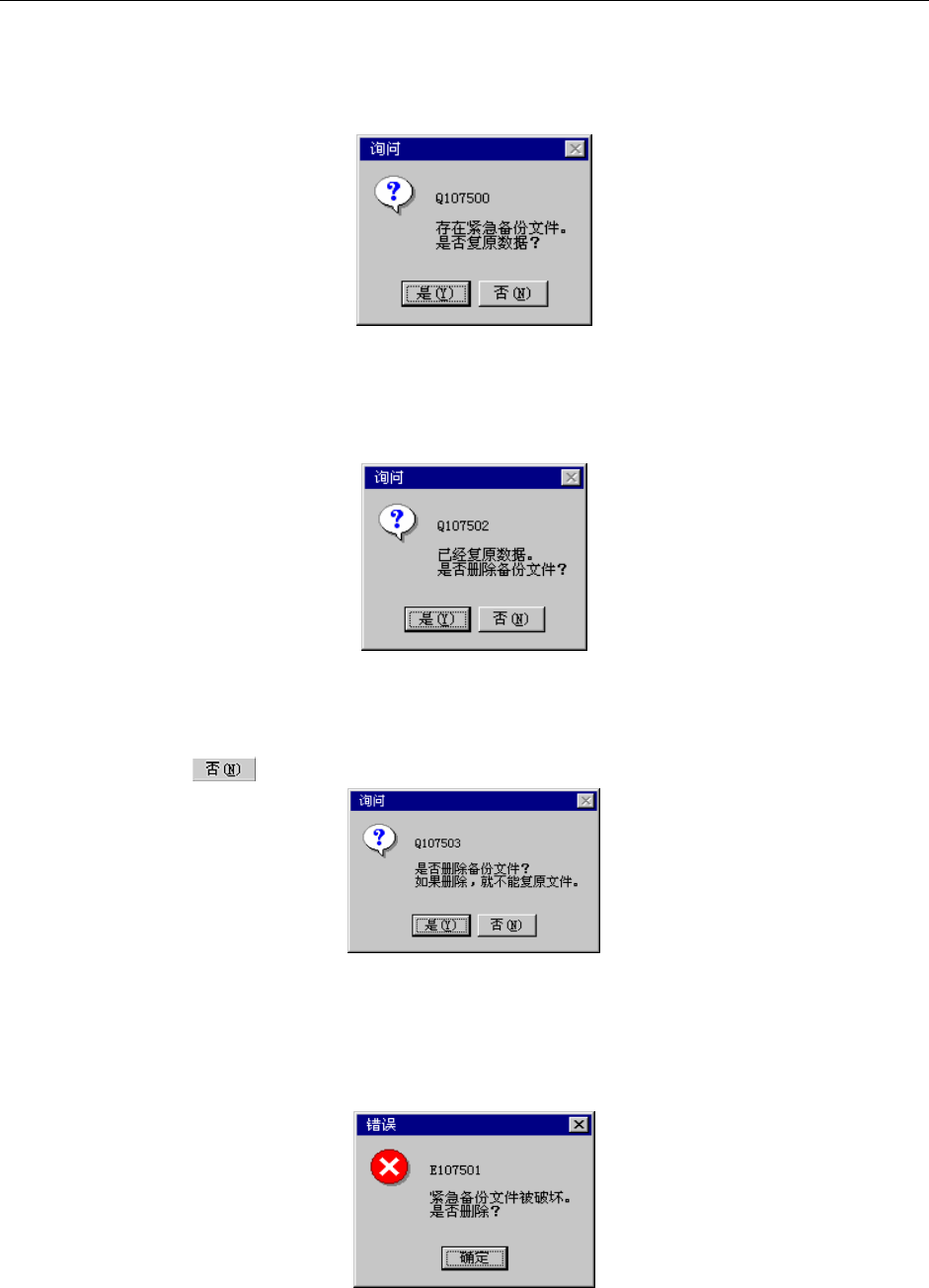

停电后重新启动时，系统将检查停电时保存的文件，若文件存在，则会显示确认画面。
◆ 检测出停电时保存的文件存在时：
启动时检测出有备份文件时，会询问：
· 选择“是”：复原生产程序、生产管理信息等，返回到停电前的状态。
· 选择“否”：不进行复原处理。
完成复原处理后，会询问：
· 选择“是”：则删除备份文件。
· 选择“否”：不删除备份文件。(下次启动时将再次出现是否复原的询问画面。)
如果选择 ，则又询问：
· 选择“是”：删除保存数据。
· 选择“否”：不删除保存数据。(下次启动时将再次出现是否复原的询问画面。)
启动时若检测出保存文件异常，则显示如下信息。
此时，不进行复原处理，可能已经损坏的数据将被删除。
2-12
第1部 基本篇 第2章 生产
2-3-4 接通电源时吸嘴安装异常
接通电源时，有时因电源中断前贴片头已经装了吸嘴，或因更换吸嘴时操作错误，可能出现贴
片头的吸嘴安装信息（主机内部信息）与贴片头实际安装的吸嘴不一致的情况。出现这种情况时，
请按下列方法进行操作。
检查吸嘴
按下操作面板的<ORIGIN>开关，全轴返回原点的动作结束后，在返回原点的画面下面会显
示“正在检查有无与贴片头不匹配的吸嘴和激光脏污”。
这个动作在下列情况下出现：
――机器内部管理的各个贴片头（是否有）吸嘴，与
――贴片头实际（是否）安装的吸嘴
情况不一致。

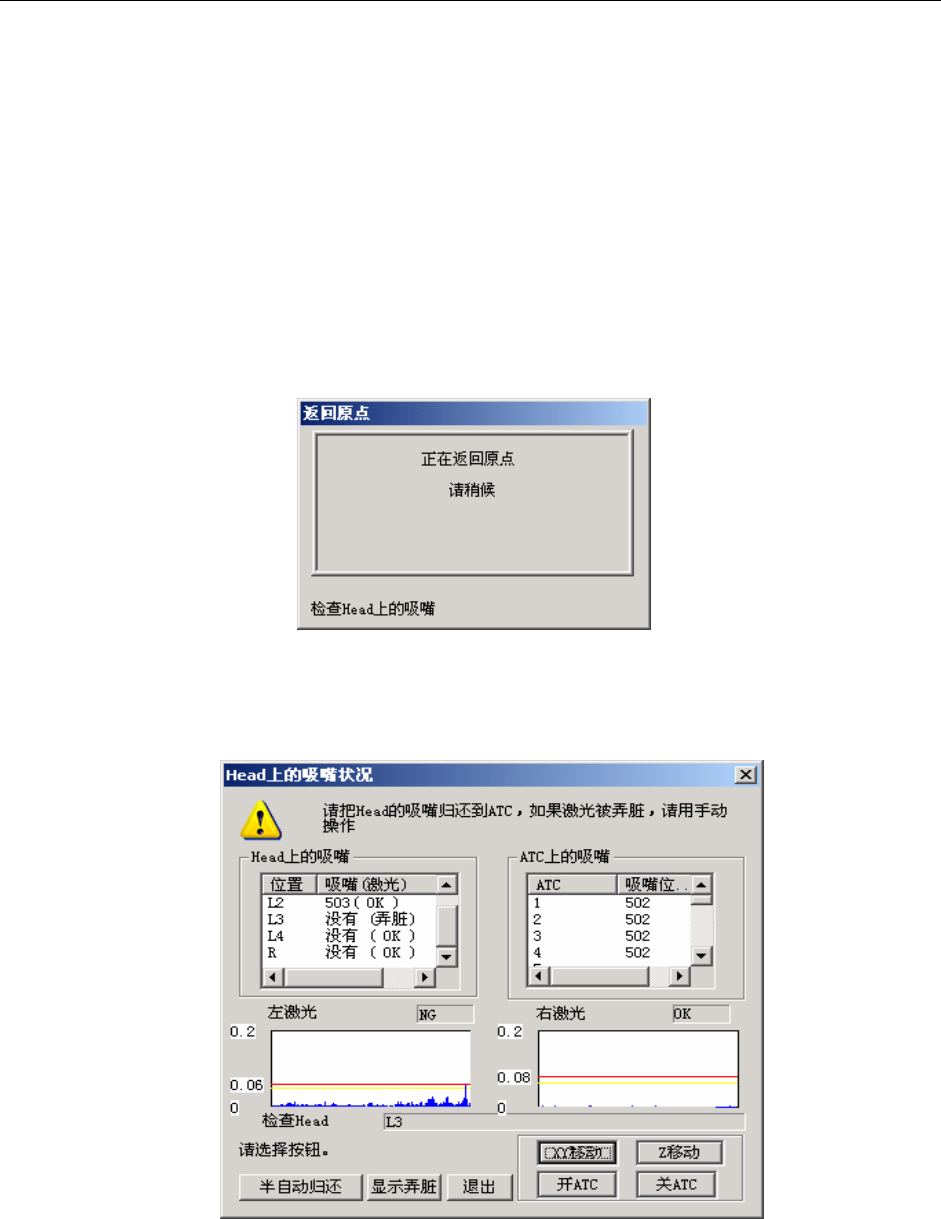

图2-3-4-1 激光脏污检查显示画面（返回原点）
检查 Head 上的吸嘴状况
进行上述检查，如果“Head 上的吸嘴”与“ATC 上的吸嘴”不一致时，会显示如下画面。
图2-3-4-2 Head上的吸嘴状况画面
应将画面中贴片头上安装的吸嘴归还到 ATC。
2-13
