第1部 基本篇 第4章 生产程序制作
11) MTS 标记识别
把吸取基准位置标记识别设为“执行”，拉出安置有设置元件的托盘时就可进行吸取基准位
置标记的识别，校正吸取、元件返回等执行坐标。
“执行” MTS标记识别，可提高吸取精度，但识别要花时间。
12) 元件层
设置元件层，排列同一贴片层内各元件的优先顺序。
这项设置仅在进行优化顺序的生产时有效。
此外，与贴片层不同，元件层不变为元件用尽暂停状态。

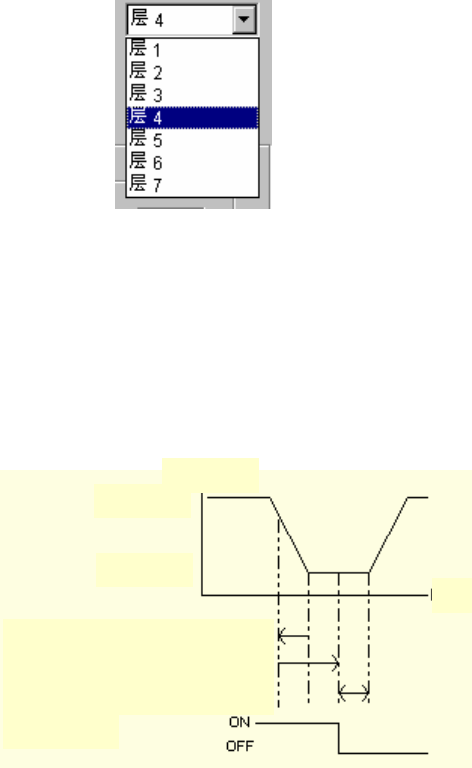

请右击列表中所显示的层1(优先度高)到层7(优先度低)，进行选择设置。
13) 贴片真空停止时间段偏移量
在贴片 Z 轴下降、真空也处于 ON 时进行设置。
在通常情况下，不能由用户来变更贴片时的真空 OFF 控制（机器参数项目）。
但是，可采用在此项目中输入真空停止前的经过时间的方法，来变更真空 OFF 的时间(单位:
ms)。
将鼠标的光标放在编辑框上，会出现下列图形化提示窗口，显示真空停止时间、真空停止偏
移量、电磁阀 ON/OFF 状态。
Z 轴高度
移动高度
贴片高度
时间
真空停止时间 15ms（固定值）
真空停止偏移量 200ms
真空切断等待时间 5ms（固定值）
真空电磁阀
真空停止偏移量的提示
* 在提示中显示的真空停止时机、真空切断等待时间用
户不能变更。
4-54
第1部 基本篇 第4章 生产程序制作
14) 夹持吸嘴数据
是用于设置夹持吸嘴(选购件)的项目。
① 抓取位置: “Y”项，元件中心与夹持吸嘴固定侧手臂抓取面中心的偏移值（见图
1ａ），输入负数（－a）。但“X”项只可输入 0，不可输入其他数据。
② 水平方向间隙∶ 夹持吸嘴固定侧手臂抓取面与元件之间的间隙（见图 1b），输入负数
（－ｂ）。因吸嘴型号、吸嘴方向不同，移动方向不同，务请注意。
通常设置自动输入的默认值。
③ 吸取时的吸嘴方向∶是指元件以０度供应、吸取时的吸嘴方向。请指定０度、90 度、180
度、270 度中的一项。
④ 高度调整： 吸取时吸取高度的偏移值(c 与元件上底面之间的间隙)。
通常，为了保持元件的水平，设为-0.5mm。
<使用夹持吸嘴时的设置项目>
除上述“吸嘴数据”外，夹持吸嘴的下述设置与通常的元件不同。
i) 使用新夹持吸嘴时，先通过“机器设置”中的“文件”/“吸嘴数据读出”，从 FD 读入夹
持吸嘴的信息。
ii) 将吸嘴安装到 ATC 上。
将夹持吸嘴安装到 ATC 单元上，从正面看 ATC，夹持吸嘴的固定臂应在后面，摇臂应在近
前。
iii) 设置元件数据。
a. 设置
吸嘴编号
吸嘴编号为 800 多号。
a
b
元件
c
固定臂
802
摇 臂
图1
4-55
第1部 基本篇 第4章 生产程序制作
b. 设置激光高度
指定
从固定臂前端到激光面的距离。
设置基准：
—(元件高度-3.5mm
※
)/2，
根据引脚位置进行微调。
※ 图 1 的 c 至固定臂的距离＝3.5mm
例：元件高度为 5mm 时
－(5-3.5)/2＝－0.75mm
iv)设置吸取数据。
XY与通常的示教方法相同。由于Z是利用在机器设置中登录的吸嘴信息与元件高度自动计算
的，因此无需示教。
15) 指定裸芯片
可在方形芯片、外形识别元件、FBGA、通用图像、其他元件时进行设置。
编辑中的元件为裸芯片时，请点击单选按钮设置为“执行”。
对裸芯片元件，元件数据、图像数据的初始值变更为下列数值。
表 4-3-5-3 指定为裸芯片后有变更的初始值
区分 项目 设置数据
元件数据 Ｚ轴动作 贴片下降 ＦＣ速度
元件数据 Ｚ轴动作 贴片上升 低速
元件数据
θ
轴动作（激光／图像）
低速
元件数据 激光高度的计算方法 －0.4×元件高度
图像数据 外形识别元件的识别种类 ４边高精度矩形元件
