CX-1_使用说明书.pdf - 第462页
第1部 基本篇 第4章 生产程序制作 ③ 元件 选择(一览显示) 显示迄今为止的输入内容。 图 4-5-1-11 确认替换内容 ● 替换 ：逐一变换已选择行的数据。 ● 全部替换 ：进行所有数据的变换。 ● 询问替换元件 选中选项时，在对每1项的变更进行替换前，显示变更内容的确认画面。 图 4-5-1-12 变更内容的询问对话框 4-138
第1部 基本篇 第4章 生产程序制作
(3) 显示元件数据扩展设置标签页面。
分别对各数据输入想要变更的值，单击“下一步”。
图 4-5-1-10 替换设置画面(3)
4-137
第1部 基本篇 第4章 生产程序制作
③ 元件选择(一览显示)
显示迄今为止的输入内容。

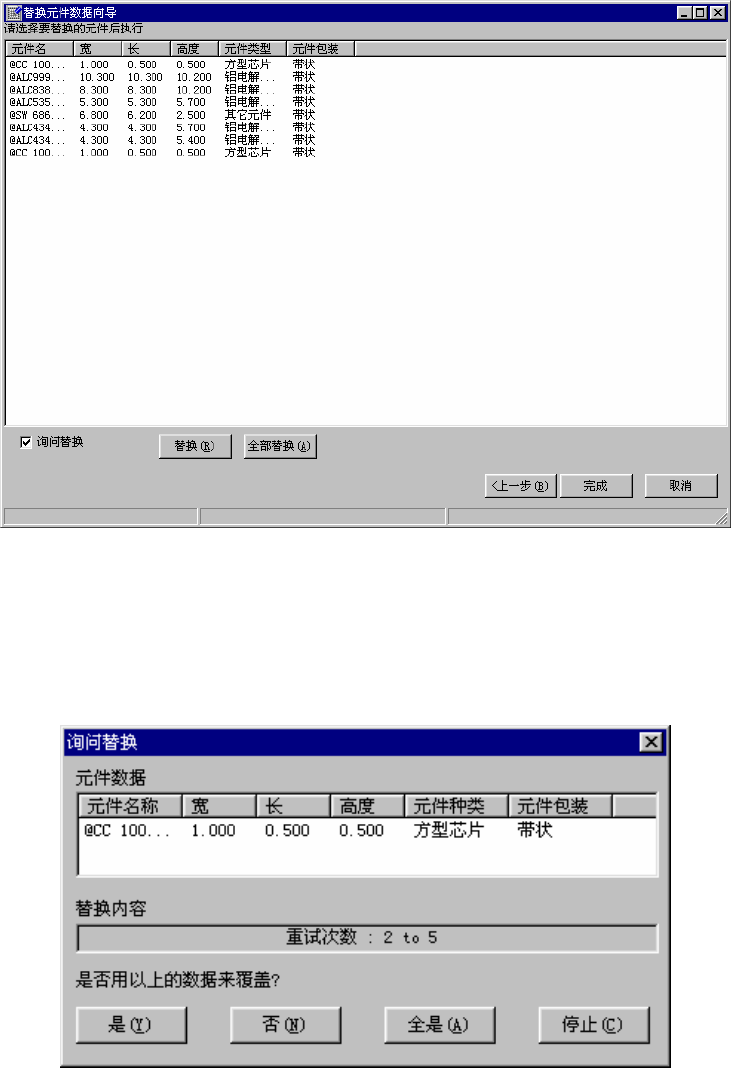

图 4-5-1-11 确认替换内容
●替换：逐一变换已选择行的数据。
●全部替换：进行所有数据的变换。
●询问替换元件
选中选项时，在对每1项的变更进行替换前，显示变更内容的确认画面。
图 4-5-1-12 变更内容的询问对话框
4-138
第1部 基本篇 第4章 生产程序制作
10) 单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
将其粘贴在数据中时，请执行下面的单元粘贴命令。
11) 单格粘贴
将通过单元复制登录到内存中的数据覆盖到光标所在行的相应项上。
·用“X”、“Y”、“角度”自剪切的各数据，只能粘贴到相同类型的单元中。
12) 修改元件名称
执行修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。

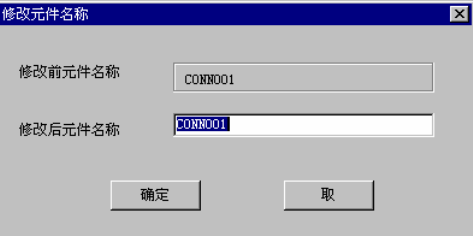

图 4-5-1-13 修改元件名称对话框
13) 反映元件层
将“元件数据”的层反映到“贴片数据”中。
4-139
