第 1 部 基本编 第 2 章 生产
6) 激光波形显示
可显示激光波形。
详细情况，请参见“2-11-9 激光脏污”。
7) 切换显示
切换未贴片信息和供给装置信息。
图 2-10-5-2-1 重试列表(供给装置信息)
8) 修改数据
可修改元件数据。
详细情况，请参见“2-10-3 修改数据”。
2-10-5-3 错误内容详情
有关生产时错误内容的详细情况，请参见“13-9 生产时的错误内容“。
2-82
第 1 部 基本编 第 2 章 生产
2-10-5-4 吸取位置校正
在显示重试列表时如果选择吸取跟踪按钮，则显示图2-10-5-3-1。
按下操作面板的<START>开关，则开始吸取跟踪。
关于吸取位置跟踪的详细情况，请参见“第4章 4-5-4-4-4坐标系：吸取位置”。
可对重试列表显示的所有“供给装置”或“元件”吸取数据，进行吸取跟踪，校正其吸取位
置。
进行了吸取位置校正的元件将自动补满。

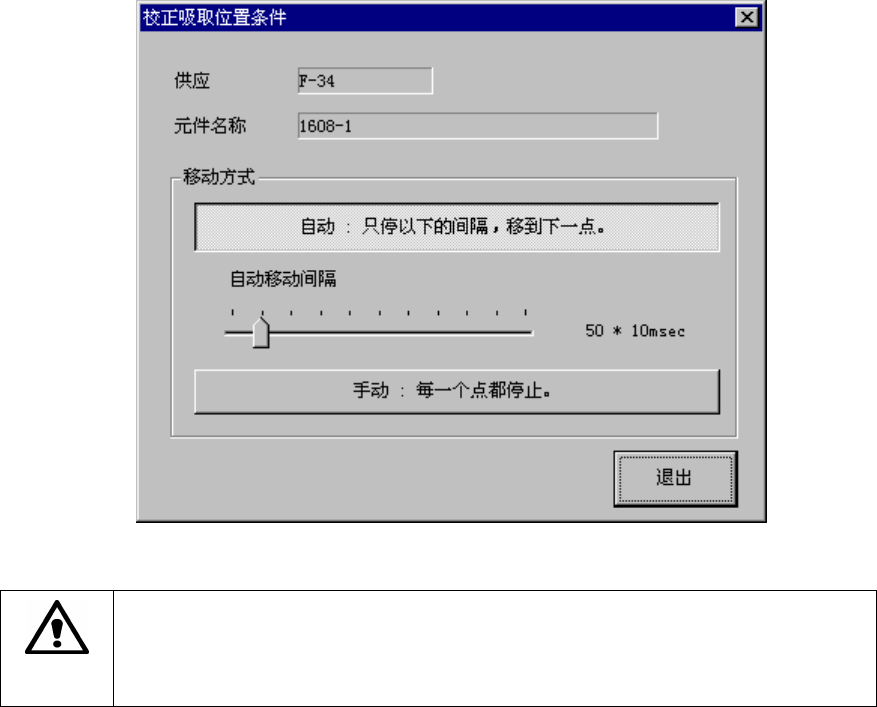

图 2-10-5-4-1 设置吸取位置校正条件对话框
注意
若从未进行过进料器台架识别(在返回原点后，升起或降下台架后)，在吸取位置
移动前，会自动进行进料器台架识别。在进行进料器识别时，由于贴片头会横越
供给装置的上方，因此请勿将手、脸靠近或伸入装置中。
2-10-5-5 重试列表的帮助
双击重试列表 (未贴片信息、供给装置信息) 中的该元件所在行，则会显示与该行错误对应
的帮助文件。
2-83
第 1 部 基本编 第 2 章 生产
2-10-6 检查
进行验证(单独/连续)检查、SOT(单独/连续)检查和激光高度检查。
将实际元件安装到贴片头上后，在各硬件上进行各项检查。
2-10-6-1 单独验证/连续验证(选项)
请在生产前，对程序(元件数据)中设置的方形芯片元件的电阻值、容量、极性信息，进行比
较、检查。
1) 验证功能
验证中，有“连续检查”和“单独检查”2种模式。
各模式的功能列表如下。
表 2-10-6-1-1 检查模式内容与菜单
工具菜单 运行模式 运行内容
单独验证 单独检查 对连续检查模式中出错的元件进行个别检查。
连续验证 连续检查
检查生产程序数据内的所有元件/条件一致的产品。
◆可以通过单独模式，对在检查中因某种原因而失败的
元件进行单独模式检查。
2-84
