第1部 基本篇 第4章 生产程序制作
4-5-2-3-2 用户指定模板的示教
基板或电路上没有BOC标记时，可以将电路转折
※1
作为BOC标记进行登录。
※1：只要是可与其它基板图案区别的图案，都可使用(交织、配线等)。
请选择不会因基板不同而产生偏差的稳定图案。如有可能，最好将图案(范围)作为标记使用。
<步骤>
① 将光标移动到作为示教对象数据的标记位置。
但进行识别的示教时，需要预先输入标记的X、Y坐标。
图 4-5-2-3-2-1 用户指定模板的示教
② 请按 HOD 的 CAMERA 键。
摄像机移动到标记的XY坐标处，监视器画面中显示示教对象(要记忆的)的图案。
自动获得标记周围的噪音隔离级别，并显示在监视器上。
使用HOD的↑键、↓键(XY移动上下箭头键)进行调整,使标记清晰可见且周围的噪音非常
小。
调整结束后请按ENTER键。
※ 当监视器画面上没有想示教的图案时，请确认输入的坐标是否正确。
※ 对于陶瓷基板标记(标记为白色)，确认后请再次按下“CAMERA”。在此按摄像机
键，可切换极性。
4-162
第1部 基本篇 第4章 生产程序制作

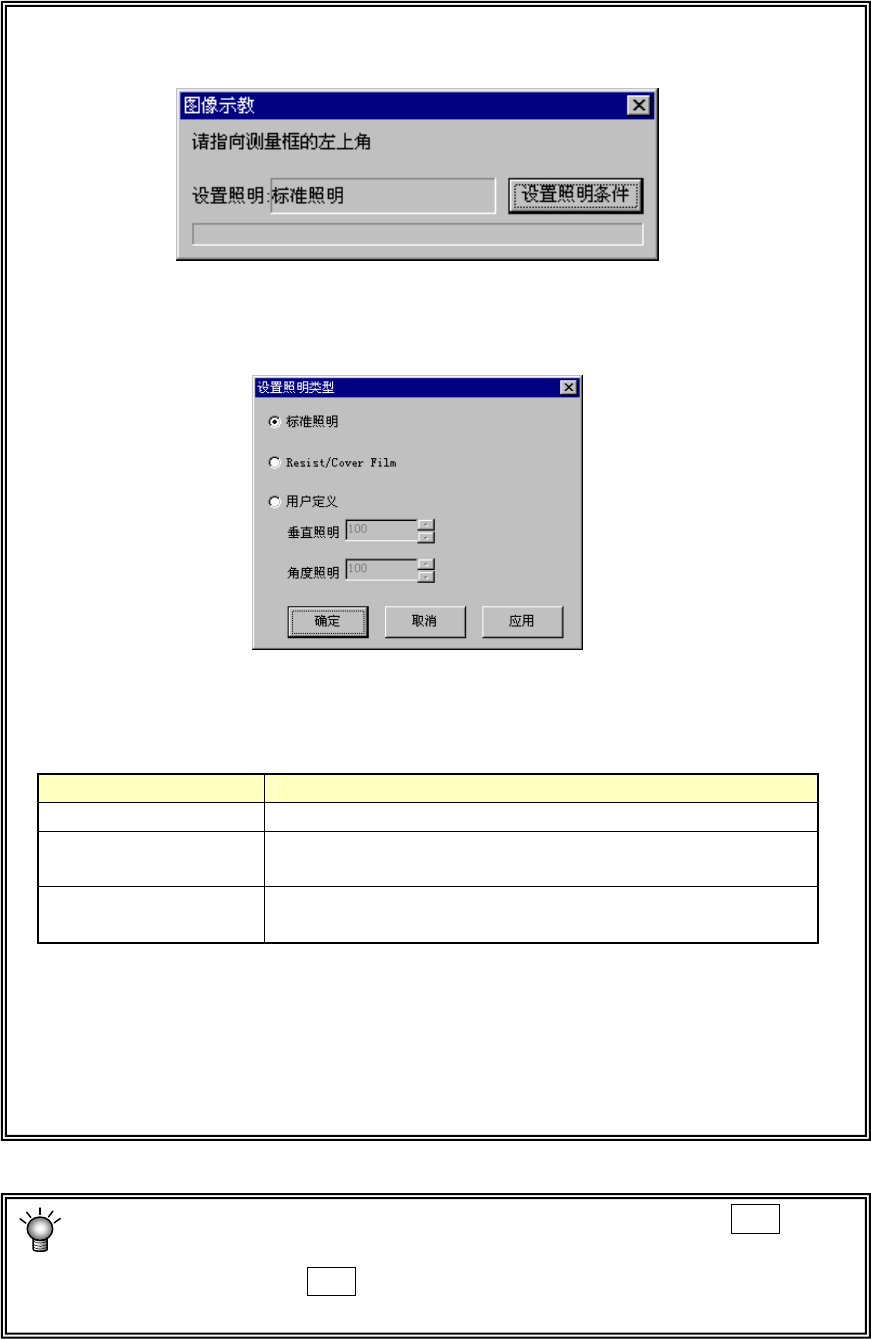

● 当标记识别不稳定时，按下照明条件设置按钮，设置照明图案。
请在指定测定框的左上方前，设置照明图案。
图 4-5-2-3-2-2 照明条件设置
按下设置照明条件按钮，显示如下画面。请进行照明图案的设置。
图 4-5-2-3-2-3 照明图案设置
·可通过<应用>按钮来确认所设置光量下的图像。
照明图案
处理
标准照明 识别通常的基板标记时使用。
REGIST/COVER FILM 在标记上有阻剂或保护膜，标准照明时标记反射不佳，识
别不稳定时使用。
用户定义
上述 2 种情况下标记的反射均不佳，识别不稳定时，直接
设置垂直、角度照明的光量时使用。
※ 设置照明条件，选择用户定义时，一般设置在50～200之间。设置50 以下时，
有时光量不稳定。
与标记相关的信息相同，仅对检测框进行重新示教时，如果按下 HOD 的 NEXT 键，则
可略过③的操作。
此时，重新识别标记时，NEXT 键无效。
4-163
第1部 基本篇 第4章 生产程序制作

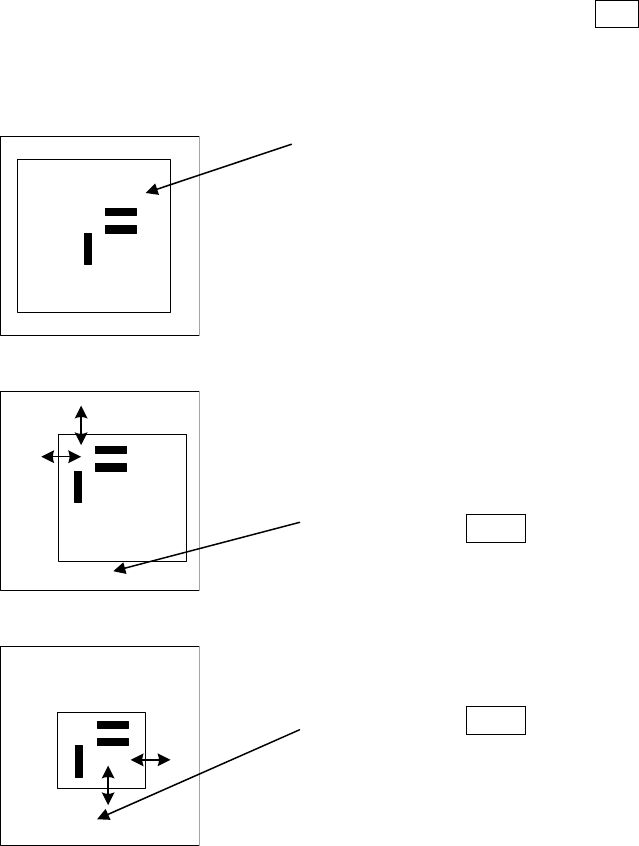

③ 请进行刻度框(模板设置框)的示教。
按照上面、左面、下面及右面的顺序，利用上下左右箭头键(用FAST键改变
刻度框的移动速
度)来调整、输入刻度框。
此时，自动对标记进行识别，并获的校正所需的数据。
显示摄象机图形和长方形的框。
**********
**********
垫片印刷部分。
首先设置上面及左面的
刻度框。
设置想识别的上面及左面(移动箭头部分的边)。
设置完成后按下 ENTER 键。
在画面下方显示“Set Left-Top Point”。
以同样的方式设置下面及右面的
刻度框。
调整完成后按下 ENTER 键。
在画面下方显示“Set Right-Bottom Point”。
