第 1 部 基本编 第 1 章 设备概要

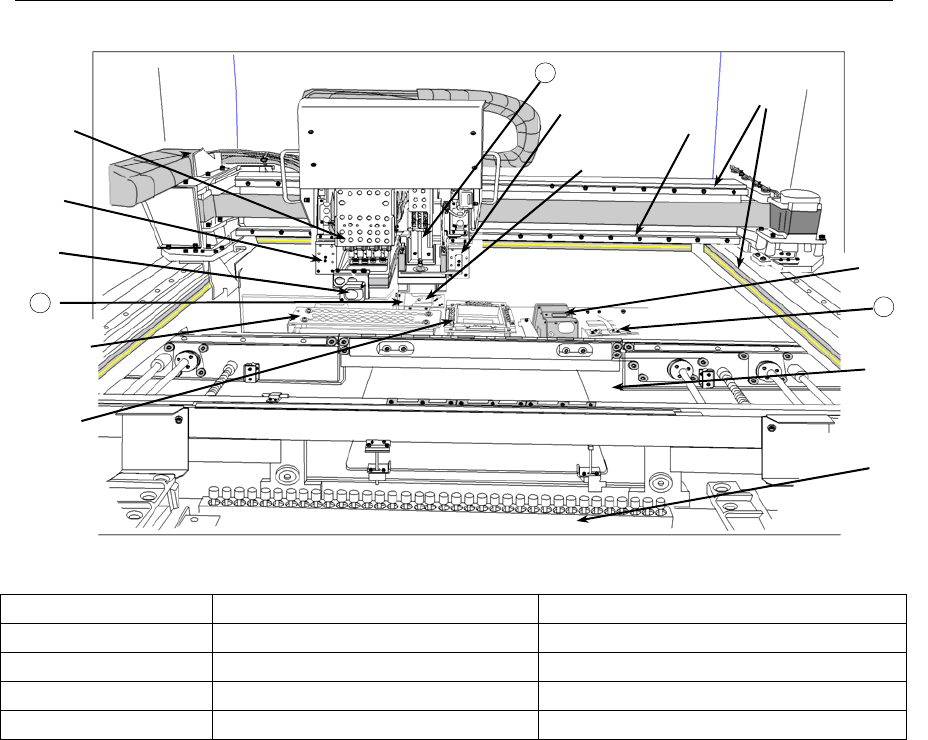

1-2-2 设备内部（基板生产及周围部分）
14
⑤
⑬
④
⑩
②
①
⑨
⑦
12
⑪
⑧
③
15
⑥
① ATC 装置 ⑥ X-Y 轴装置 ⑪ 元件检测器(选项)
② MNLA 贴片头装置 ⑦ 基板传送装置 ⑫ CVS(选项)
③ OCC(R) 装置 ⑧ CAL 块 ⑬ 线性尺
④ OCC(L) 装置 ⑨ 送料器台装置 ⑭ 负荷控制系统(测力器)
⑤ VCS 装置 ⑩ HMS 装置 ⑮ FMLA 贴片头单元（选购项）
图 1-2-2 CX1 设备内部
1-4
第 1 部 基本编 第 1 章 设备概要
基板传送装置、机头部分、高度测量装置、操作面板等设备主要部分、操作部分概述如下。

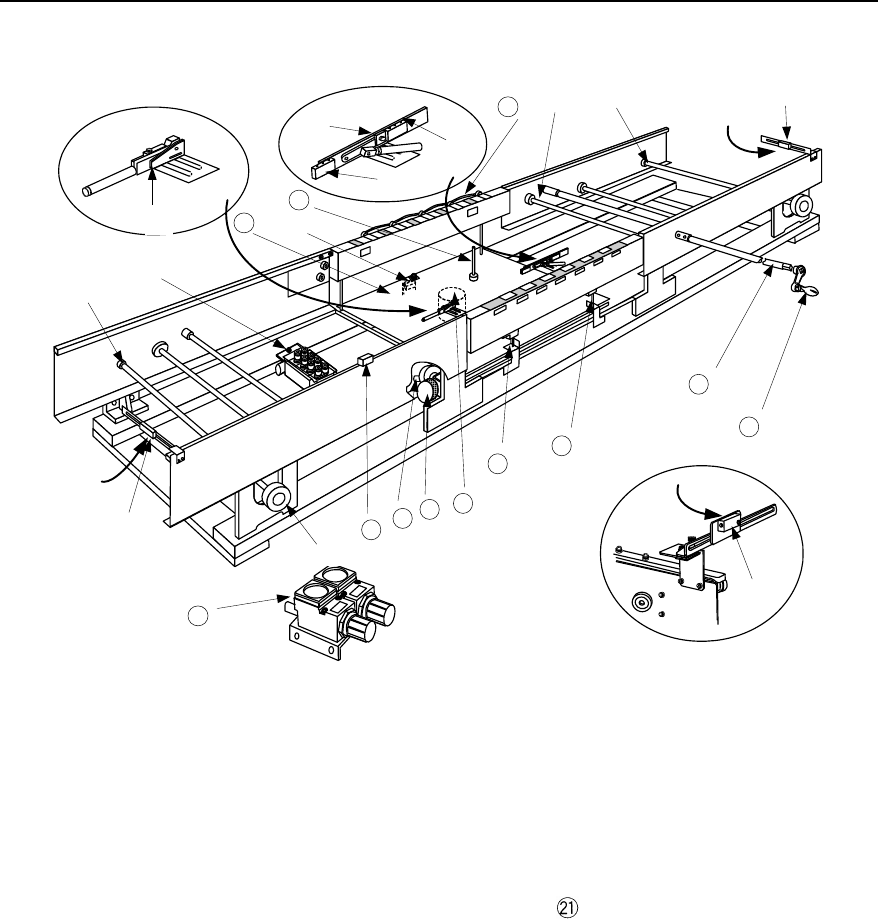

1-2-3 基板传送部分的构造
★
★
★
②
⑧
⑧
15
⑨
④
③
14
⑩
⑤
12
⑥
⑧
20
21
11
11
13
19
18
①
17
⑦
①
②
16
① 搬入传感器 ⑧ 驱动轴 ⑮ 夹杆 Y(外形基准用)
② 搬出传感器 ⑨ 停止挡销 ⑯ 减压阀(外形基准用)
③ 停止传感器 ⑩ 夹杆 X(外形基准用) ⑰ 等待传感器
④ C-OUT 传感器 ⑪ 定心销 ⑱ 调节手柄
⑤ 支撑台原点传感器 ⑫ 支撑台 ⑲ 调节停止挡销
⑥ 传送电磁阀 ⑬ 马达 ⑳ 调整杆
⑦ 传送马达 ⑭ 支撑销
手柄
图 1-2-3 基板传送部
1-5
第 1 部 基本编 第 1 章 设备概要
1-2-4 元件供给部分 (送料器台架)
元件供给部分在基板传送部分的前后，有2个送料器台架，供给方式因元件的包装方式(带状、
散件、管式、托盘)而不同。
带状元件(芯片元件)及管式元件，使用带状送料器、散件送料器、管式送料器、多层
管式送料器安装在送料器台架上供给。
托盘元件使用托盘架、或矩阵托盘服务器供给。托盘架可以安装在设备的后侧。
如使用统一交换台(选购项)，可从贴片机主机上装卸送料器台架，进行外部准备。
( )
后侧
基板传送部分
基板
送料器台架
前侧
图像监视器
●送料器台架各个部分的名称
把装有封装元件、管式元件的带状送料器、散件送料器、管式送料器用“安装板②”、
“锁定轴④”进行定位并固定。
元件的传送由“驱动汽缸⑤”驱动。
安装各送料器的位置请参照“位置标签⑥”。也可参照FPI(选购项)的引导。
“送料器台架标记⑦”是用于校正送料器台的位置与姿势的标记。
6
2
4
1
5
3
7
① 送料器台架 ④ 锁定轴 ⑦ 送料器台标记
② 安装板 ⑤ 驱动汽缸
③ 安装板Ｂ ⑥ 位置标签
图 1-2-4 送料器台架
