1 Einleitung 11/2019 DE
10
Prozessübersicht

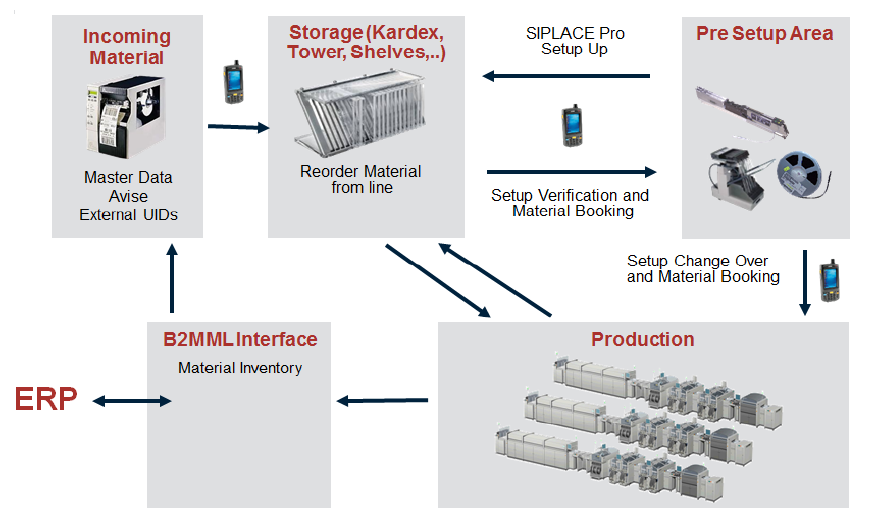

Bild 2 - 1: Prozessübersicht
Incoming (Warenannahme)
l Identifizieren und Erzeugen von Gebinden mit anschließendem Drucken der Etiketten.
l Weiterleiten der Materialinformationen ans ASM Setup Center.
Storage (Lagerverwaltung)
l Lagerverwaltung für SMT-Material basierend auf Gebinden.
l Unterstützung von diversen Lagersystemen (Kardex, Royonic,SMD Tower) oder manueller
Lager.
l Einfaches Auffinden von Materialien durch komfortable Material-Suche.
l MSD-Handling mit Kontrolle der MSD-Offenzeit und Sperren des Materials bzw. der Spur, wenn
die Offenzeit überschritten ist (ASM Setup Center).
Pre Setup Area (Vorrüstplatz)
l Aufrüsten von Materialien auf dem BE-Tisch anhand von SIPLACE Pro Rüstlisten oder
Produktionsplänen mit Hilfe von Setup Center.
l Optimierter Materialnachbezug.
Production
l Verbrauchte Bauteilmengen für jedes Gebinde protokollieren und zurückmelden.
l Materialbedarfslisten für den zeitnahen Nachbezug von Materialien erstellen.
B2MML-Schnittstelle
l Unterstützen der Online-Inventur durch permanente Rückmeldung der aktuellen Bestände.
l Importieren von Gebindedaten z.B. aus ERP.
1 Einleitung 11/2019 DE
11
1.2 Voraussetzungen
Die Systemvoraussetzungen für die Installation des Material Managers sind in der Installationsanleitung
beschrieben.
Da es sich beim Material Managers (Client) um eine Web-Applikation handelt, kann diese von jeden PC
innerhalb Ihres Netzwerks aufgerufen werden.
Zur Anzeige des Material Managers benötigen Sie einen Internet Explorer ab Version 8.
Drucken von Barcode-Etiketten
Hinweis
Code 39 bzw. 3of9
Zum Drucken von Barcode-Etiketten verwendet der Material Manager Code39, auch bekannt
unter 3of9. Diese Kodierung enthält einen alphanumerischen Zeichensatz (Großbuchstaben
und Ziffern) sowie die 6 Sonderzeichen -.$/+% und ein Leerzeichen.
Andere Sonderzeichen und Umlaute sind in dieser Kodierung nicht enthalten und deshalb
zum Verwenden auf Barcode-Etiketten ausgeschlossen.
1.3 Darstellungsmittel
Typografische Darstellungsmittel
diese Schrift kennzeichnet Bedien- und Oberflächenelemente der Software
diese Schrift kennzeichnet die Titel einzelner Bereiche der Bedienoberfläche
kennzeichnet Arbeitsschritte
1., 2., 3., ... kennzeichnet Arbeitsschritte, die in angegebener Reihenfolge auszuführen sind
Konvention zur Verwendung von Gefahrensymbolen
Hinweis
Ein Hinweis im Sinne dieser Betriebsanleitung ist eine wichtige Information über das Produkt
oder den jeweiligen Teil der Bedienungsanleitung, auf die besonders aufmerksam gemacht
werden soll.
Vorsicht
Vorsicht im Sinne dieser Betriebsanleitung bedeutet, dass ein Sachschaden eintreten kann,
wenn die Vorsichtshinweise nicht beachtet werden.
1 Einleitung 11/2019 DE
12
1.4 Abweichungen in der Anzeige der Bedienoberfläche
Bei der Installation des Material Managers haben Sie sich, je nach erworbener Lizenz, für eine der
folgenden Varianten des ASM Material Managers entschieden:
l ASM Material Manager-Standard-Installation (Vollversion)
l ASM Material Manager-Basic-Installation
l ASM Material Manager for MSA-Installation
In diesem Handbuch ist die Vollversion der Bedienoberfläche des Material Managers beschrieben.
Haben Sie sich für die Basis-Version oder MSA-Version des Material Managers entschieden, sind einige
der in diesem Handbuch beschriebenen Dialoge und Funktionen nicht verfügbar.
Die Basis-Version des Material Managers richtet sich an Anwender, deren Fokus darauf liegt, den ASM
Material Tower zu betreiben. Die Basis-Version enthält nur die Anteile der Voll-Version, die für den
Betrieb des Material Towers notwendig sind. Alle anderen Funktionen der Voll-Version sind nicht
verfügbar und werden in der Bedienoberfläche abweichend oder gar nicht angezeigt.
Die MSA-Version des Material Managers richtet sich an MSA-Kunden, die nicht den Material Manager
zur Lagerverwaltung verwenden wollen. Die MSA-Version enthält alle Funktionen, die zum Arbeiten mit
dem Material Setup Assistent notwendig sind. Die Lagerverwaltungsfunktionen der Voll-Version sind
nicht verfügbar und werden in der Bedienoberfläche nicht angezeigt.
1.5 Online-Hilfe
Der ASM Material Manager bietet Ihnen eine kontextsensitive Online-Hilfe, in der die einzelnen Dialoge
der Bedienoberfläche beschrieben sind. Ergänzend sind auch alle andere Beschreibungen dieser
Bedienungsanleitung in der Online-Hilfe enthalten.
Um die Online-Hilfe zu starten, klicken Sie in der Fußzeile des Material Managers auf .
