2 Workflows 11/2019 DE
29
2.1.5 Aufbau eines Lagers
2.1.5.1 Lagerbereiche (Storage Zones)
Ein Lagerbereich fasst mehrere Lagerorte (Storage Units) wie z.B. Regale und der Material Tower, an
denen Materialien gelagert werden, zu einer logischen Einheit zusammen.
Prinzipiell gibt es 2 Typen von Lagerbereichen:
l Interne, vom Material Manager verwaltete Lagerbereiche.
l Externe Lagerbereiche, die von einen anderen System wie z.B. SAP verwaltet werden.
In manchen Konstellationen macht es Sinn, nur einen Teil des Lagers mit dem Material Manager zu
verwalten und den anderen Teil mit einem anderen System.
Beispiel: Das SMD-Lager in der Fertigung wird durch den Material Manager verwaltet und das
Zentrallager von SAP.
Um einzustellen, ob es sich um ein internen oder einen externen Lagerbereich handeln soll, gehen Sie
folgendermaßen vor:

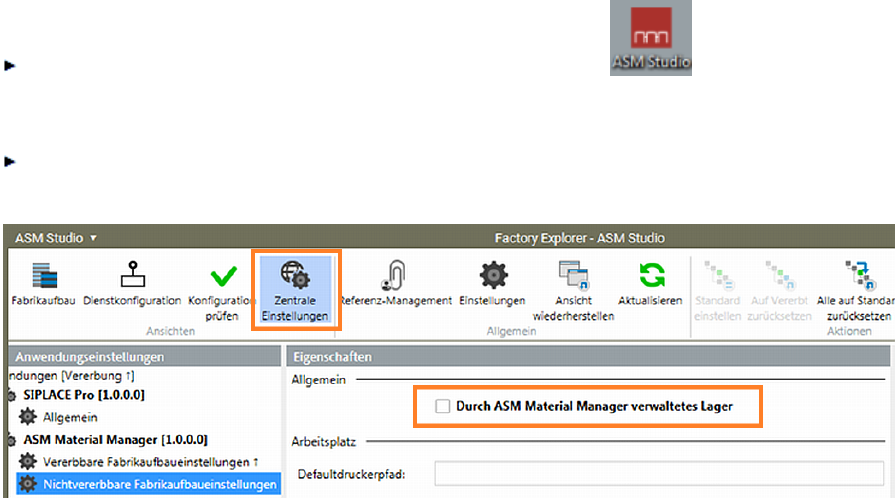

Starten Sie das ASM Studio mit einem Doppelklick auf das Symbol auf Ihrem Desktop
bzw. ab Windows 8 auf die entsprechende Kachel.
Das Home-Fenster von ASM Studio wird angezeigt.
Klicken Sie auf Factory Explorer.
Das Hauptfenster des Factory Explorers wird angezeigt.
1. Klicken Sie in der Menü-Zeile auf Zentrale Einstellungen.
2. Markieren Sie in der Baumstruktur Anwendungseinstellungen - Material Manager den Eintrag
Nichtvererbbare Fabrikaufbaueinstellungen.
3. Markieren Sie in der Baumstruktur Fabrikaufbau den Lagerbereich, den Sie einstellen wollen.
4. Im Bereich Allgemein sehen Sie die Option Durch ASM Material Manager verwaltetes Lager.
Wenn Sie diese Option aktivieren, wird der Lagerbereich intern durch den Material Manager
verwaltet.
Wenn Sie diese Option nicht aktivieren, wird der Lagerbereich extern durch ein anderes System
verwaltet. In diesem Fall muss unter Verbindungstyp zusätzlich eingestellt werden, über welche
Schnittstelle der Material Manager mit dem externen System kommunizieren soll.
Anmerkung: Externe Lager enthalten im Fabrikaufbau keine untergeordneten Lagerorte.
2 Workflows 11/2019 DE
30
Hinweis
PickingPlace definieren
Für jede Storage Zone muss genau eine Storage Unit vom Typ PickingPlace definiert
werden.
Der PickingPlace ist ein virtueller Lagerort, auf den Materialien gebucht werden, wenn sie in
Bewegung sind, z.B. wenn sie auf einem Wagen oder in einer Kiste von einem Lager zur
Linie oder von der Linie wieder zurück ins Lager transportiert werden.
Ausnahme:
Externe Lager enthalten im Fabrikaufbau keine untergeordneten Lagerorte, also auch keinen
PickingPlace.
2 Workflows 11/2019 DE
31
2.1.5.2 Lagerorte (Storage Units)
Ein Lagerort repräsentiert einen oder mehrere konkret vorhandene Lagerplätze eines bestimmten Typs
innerhalb eines Lagerbereichs (Storage Zone).
Für jeden Lagerort können Sie Nachbezugsschwellen definieren. Mit Hilfe der Regeln für
Nachbezugsschwellen stellen Sie ein, wann die Lagerbestände der einzelnen Materialien automatisch
aufgefüllt werden sollen. Weitere Informationen hierzu finden Sie im Abschnitt Nachbezugsschwelle
anzeigen auf Seite 228.
Der Material Manager unterstützt eine Vielzahl von Lagerort-Typen:
Storage Unit
Allgemeiner Lagerort, z.B. Regal oder Trockenschrank (Voreinstellung)
ASM Material Tower
Automatisiertes Lagersystem
Royonic
Automatisches Lagersystem der Firma Micronic (früher Royonic)
Kardex
Automatisches Lagersystem der Firma Kardex
Hänel
Automatisches Lagersystem der Firma Hänel
PickingPlace
Lagerort am Arbeitsplatz
ActiveFeederPool, PassiveFeederPool, RedBox, ParkingPlace
Lagerplätze, die exklusiv vom SIPLACE Order Manager verwendet werden und auch nur dort
verwendet werden dürfen
Baking
Arbeitsplatz, an dem sich ein Trockenofen befindet.
Active Feeder Storage
Lagerplätze für auf Zuführmodulen (z.B. Gurtförderern) gerüstete Gebinde (siehe auch Abschnitt
Active Feeder Storage auf Seite 39).
Hinweis
Namenskonventionen
Beachten Sie bei der Vergabe der einzelnen Bezeichnungen, dass die Storage Units beim
Einlagern in alphanumerischer Reihenfolge abgearbeitet werden.
Hinweis
Beim Abrüsten werden die Materialien automatisch auf den in alphabetischer Reihenfolge
ersten Lagerplatz einer Storage Zone gebucht. Deshalb wäre es hilfreich, den Lagerplatz
(Storage Unit) für den "Rücktransport" von Materialien entsprechen zu benennen, z.B. "00_
PARKPLATZ".
